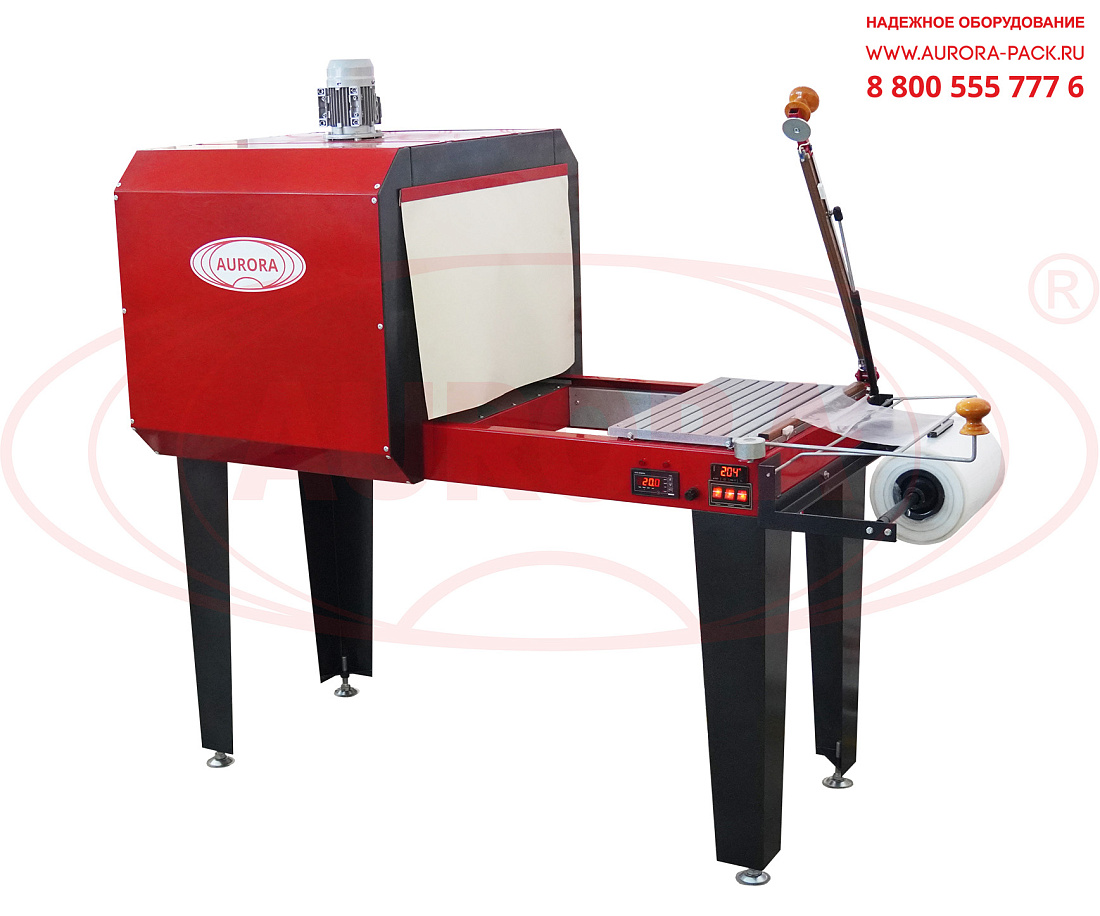

Аппарат упаковочный УМ-3 «Элемент Плюс» — оптимальное технологическое решение для производств малого и среднего уровня. Машина позволяет быстро, эффективно и безопасно упаковывать продукцию в пленку из термоусадочных материалов. Для одновременной сварки и обрезки полотна термоусадочной пленки установка оборудована термоножом. Нагревательные элементы термоножа работают в импульсном режиме. Цикл сварки и отрезки термоусадочной пленки начинается при опускании верхней планки термоножа в нижнее рабочее положение. Длительность цикла сварки и отрезки пленки, а также время, достаточное для перемещения продукции в термотоннель, и время, достаточное для усадки пленки в термотоннеле, задаются с помощью реле времени, установленного в корпусе блока управления.

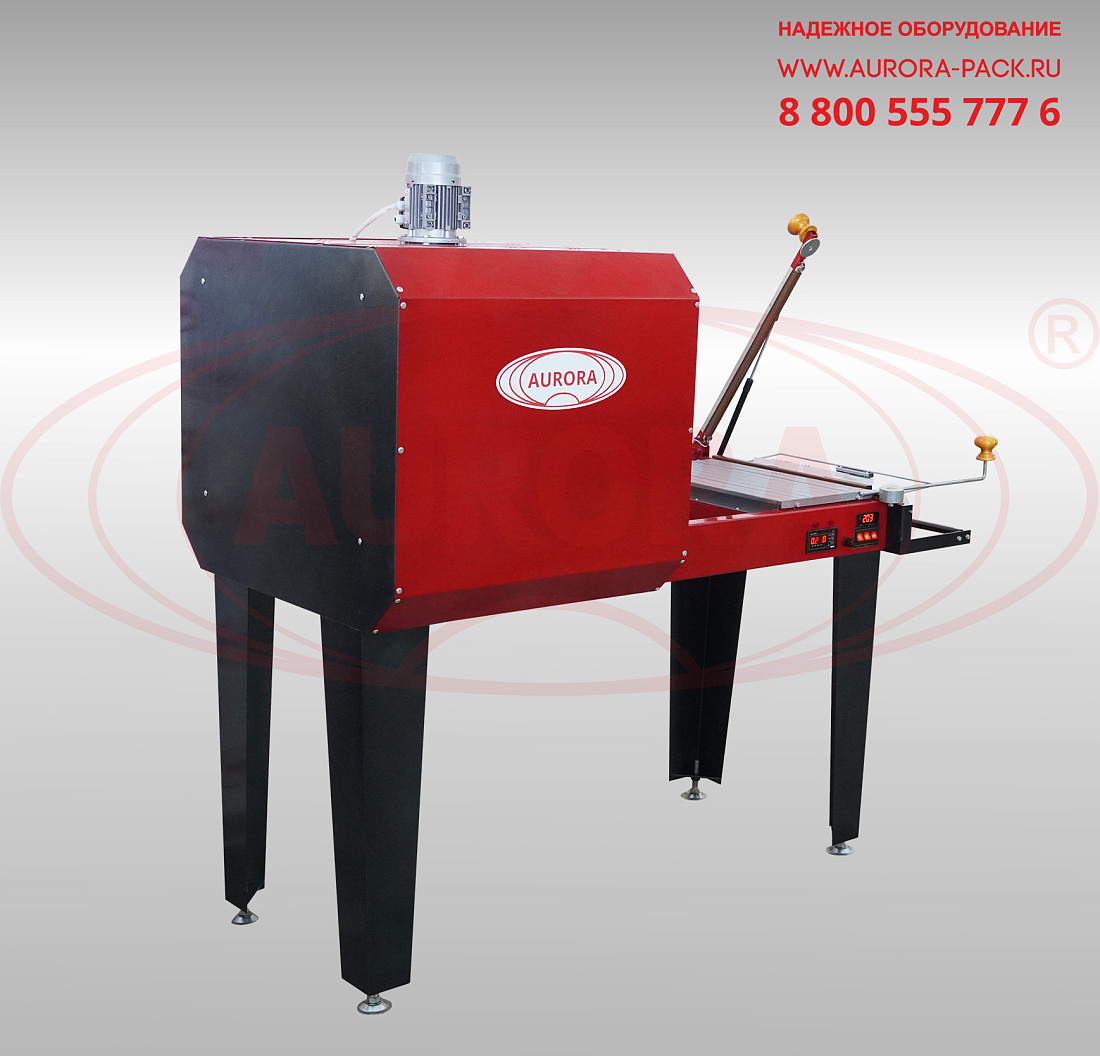

Запайка пленки реализуется в термотоннеле. Температура в рабочей камере устанавливается при помощи терморегулятора. Под защитным кожухом термотоннеля расположены нагревательные элементы (ТЭНы), обеспечивающие нагрев рабочего пространства термотоннеля до температуры усадки упаковочного материала. Диапазон регулировки температуры в термотоннеле — от 20 до 160 С.
Машина может быть интегрирована в многофункциональную технологиче-скую линию, став завершающим этапом полного цикла производства про-дукта. Простое конструктивное исполнение наряду с высокой точностью за-пайки и плотностью усадки упаковочного материала обуславливают широ-кую востребованность данного оборудования предприятиями различного профиля.

Назначение и область применения

Ручной упаковщик УМ-3 «Элемент Плюс» предназначен для штучной или групповой упаковки различных видов изделий в термоусадочную полиэтиленовую пленку. Установка применяется производственными компаниями, выпускающими пищевую продукцию в банках, бутылках, пакетах (молоко, мука, соки, алкогольные напитки); фармацевтические и ветеринарные препараты во флаконах, ампулах, таблетках; косметические средства в тубах, баночках; товары химической отрасли в канистрах, ведрах и другой таре.

Принцип работы

Оператор устанавливает нужный температурный режим и другие параметры работы установки, заправляет пленку, вытягивает ее поверх упора термоножа на подвижный стол с запасом, необходимым для оборачивания продукции. Далее продукция помещается на подвижной стол поверх пленки и оборачивается свободным концом пленки по направлению к термоножу. Опускание и прижатие верхней планки термоножа к упору запускает процессы сварки и отрезки пленки от рулона. После окончания цикла сварки и отрезки пленки верхняя планка термоножа поднимается в исходное положение. Подвижный стол с предварительно упакованной продукцией перемещается в рабочую камеру. По истечении времени усадки пленки оператор возвращает подвижный стол в исходное положение и снимает готовую упаковку.

Основные элементы

  • Термотоннель;
  • Подвижный стол;

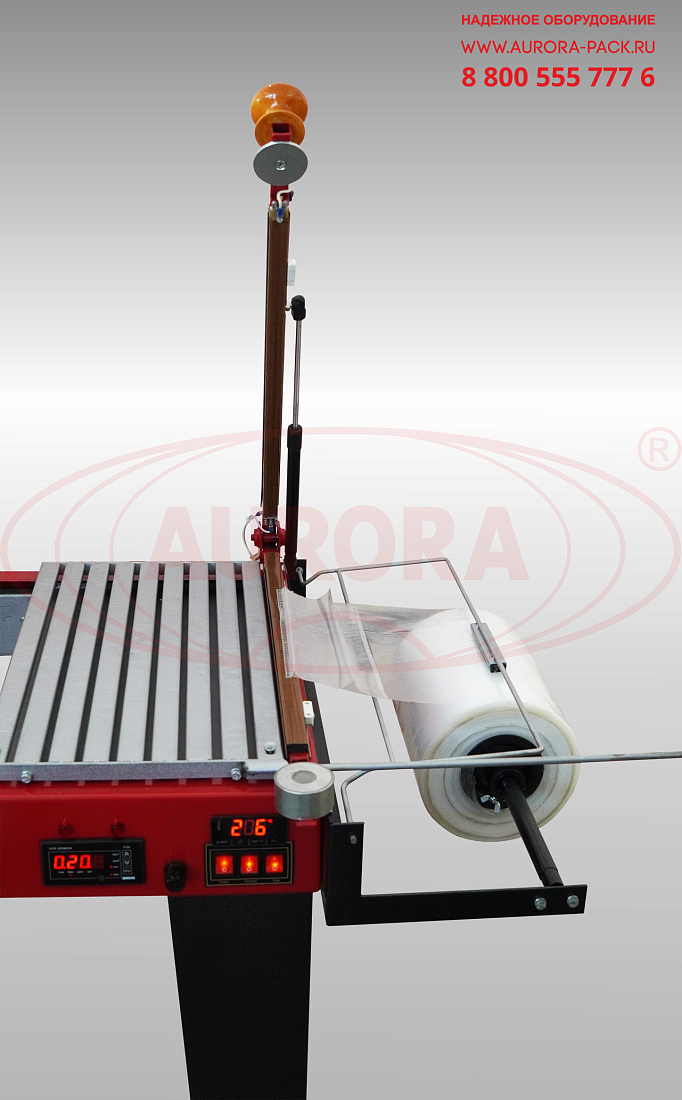

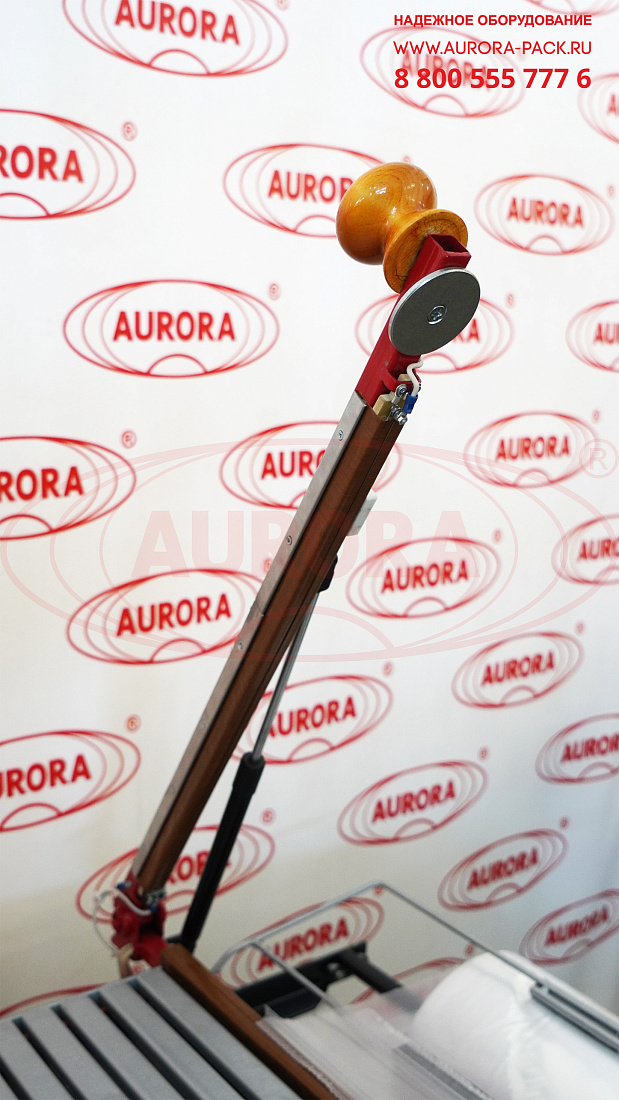

  • Термонож (оснащен электромагнитом удержания ножа в рабочем положении);

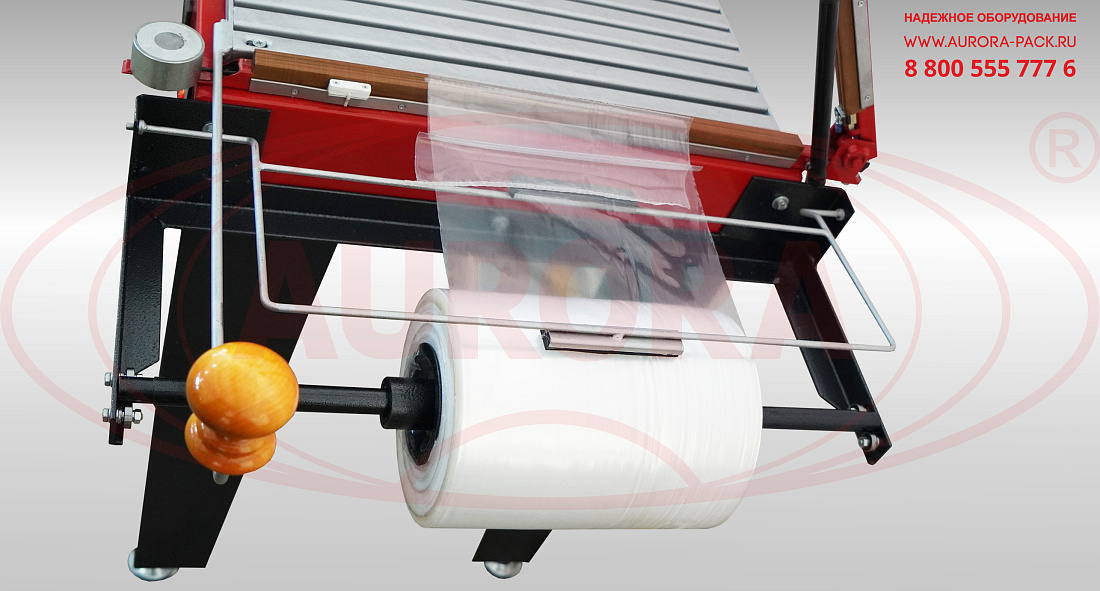

  • Бобина (рулонодержатель);
  • Электродвигатель;
  • Блок управления.

Преимущества

  • Наличие опции охлаждения после термической обработки;
  • Индивидуальная настройка температуры в рабочей камере и других параметров;
  • Компактность исполнения.

Универсальность

Возможность упаковки широкого диапазона продуктов позволяет применять данную машину в различных отраслях промышленности.

Удобство работы

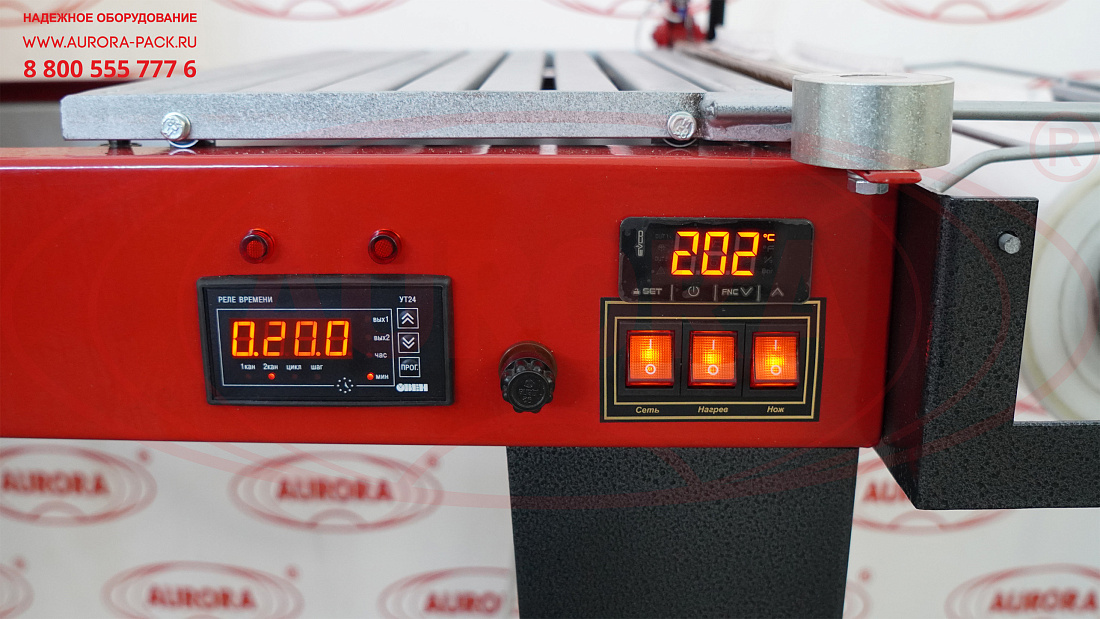

Для удобства работы оператора блок управления расположен на внешней части корпуса вне рабочего пространства. Время запайки и обрезки пленки, время перемещения продукции в термотоннель, время усадки пленки устанавливается в заводских условиях и может быть изменено в соответствии с параметрами используемой упаковочной пленки и тары.

Варианты исполнения

Данная модель может быть оснащена возвратным механизмом для автоматического перемещения обернутой в упаковочный материал продукции в термотоннель.

Безопасность

Термокамера имеет закрытое исполнение, что исключает риск получения термических ожогов. Реализация процессов, связанных с термической обработкой упаковки, осуществляется автоматически.
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
  • Химия
Климатическое исполнение по ГОСТ 15.150-69:УХЛ-4
Напряжение питания ,В/Гц:380/50
Габаритные размеры, мм:1700х850х1700
Вес устройства , кг, нетто:130
Длина рабочей части термоножа, мм:540
Максимальная ширина пленки, мм:530
Режим нагрева термоножа:импульсный
Количество зон обдува термотоннеля, шт:1
Диапазон регулировки температуры в термотоннеле, С:20-160
Габариты проходного окна термотоннеля, мм:600 х 400
Размеры подвижного стола, мм:300 х 550
Рабочая нагрузка на подвижной стол, кг, не более:30
Максимальная потребляемая мощность, кВт:6

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
