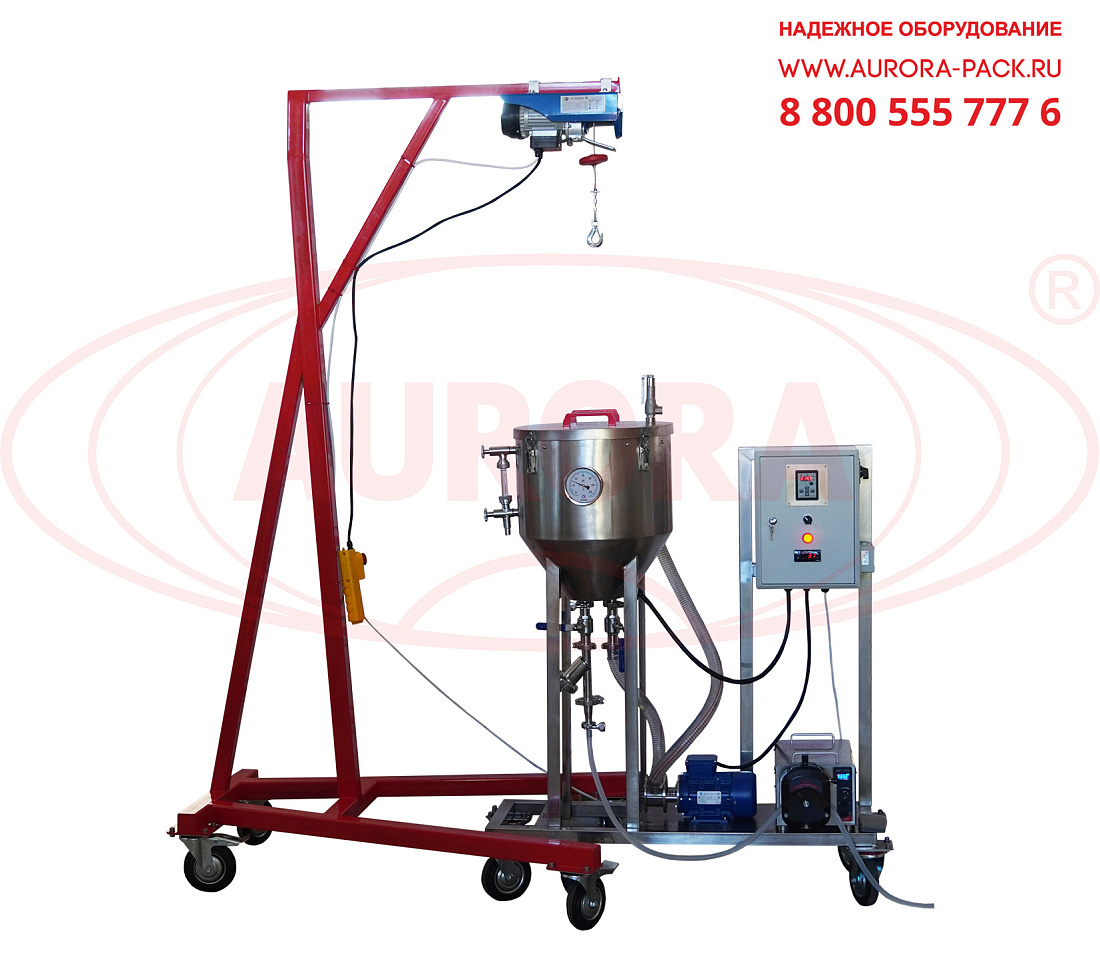

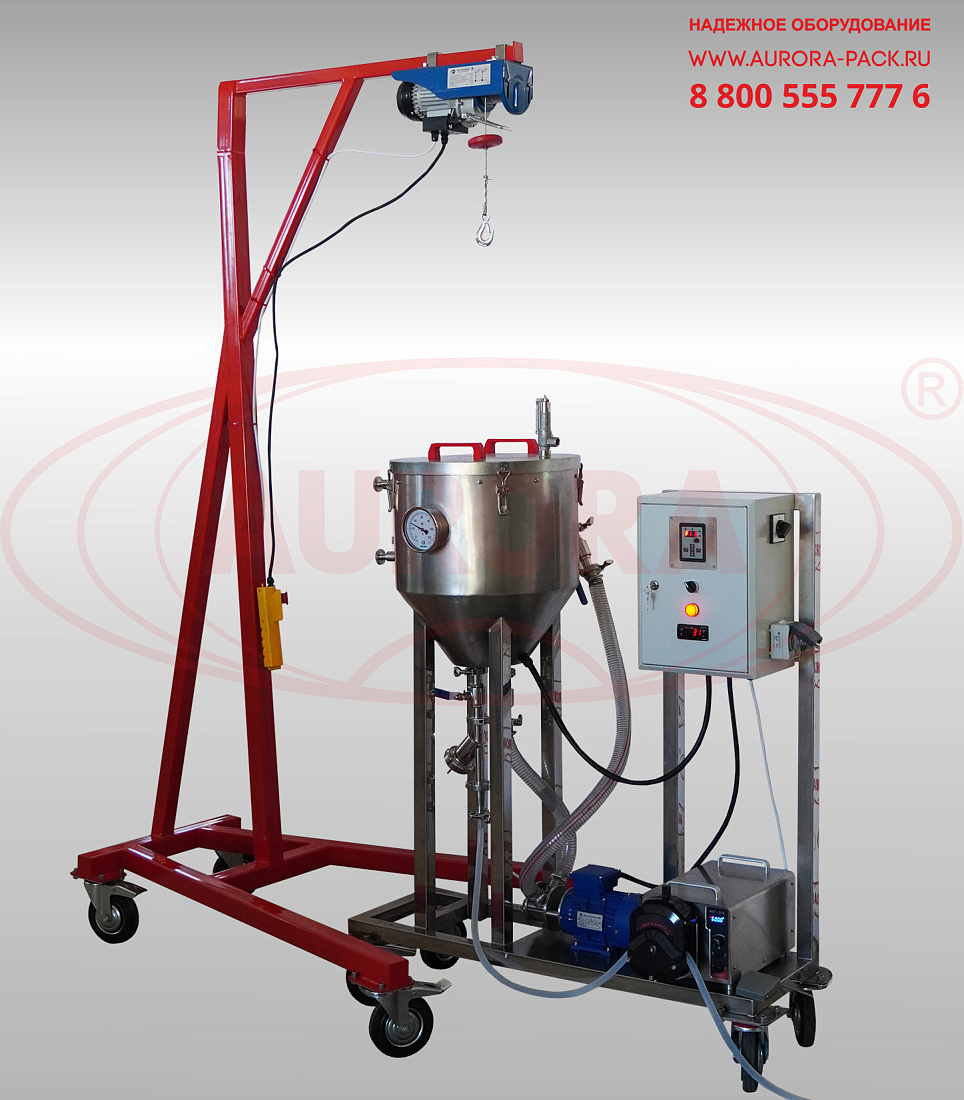

Универсальный промышленный экстрактор реализует качественное и быстрое выделение растительного масла из подготовленного масличного сырья. В состав установки входит реактор, дозирующая машина и подъемное устройство с электротельфером. Реактор для приготовления продукта выполнен с емкостью объемом 50 л и рубашкой подогрева, которая обеспечивает нагрев материала до 80⁰C. Извлечение масла осуществляется при подаче растворителя противотоком к сырью.

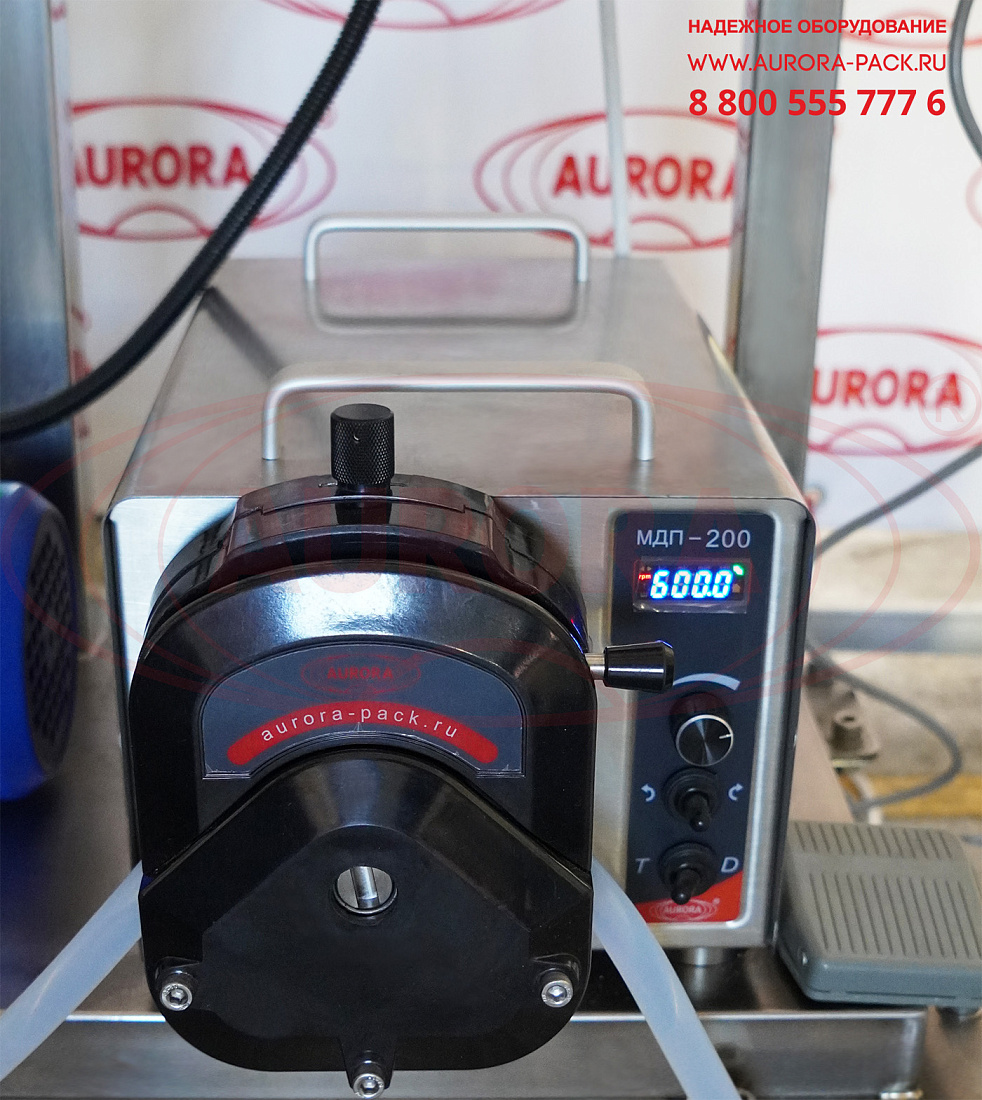

Перекачка продукта из емкости осуществляется перистальтическим насосом-дозатором, который с высокой точностью фасует жидкие и вязкие продукты в объеме 50-12000 мл. Машина поставляется покупателю в налаженном состоянии на дозировку продукта во флаконы определённого объёма. Дозатор работает в двух режимах: в режиме непрерывного дозирования (перекачки) и в режиме дозирования с заданными параметрами времени и скорости. Для выбора направления движения жидкости предусмотрен переключатель «Реверс». При помощи визуального уровнемера можно легко контролировать уровень жидкости в емкости.

Назначение и область применения

Установка предназначена для извлечения растительного масла из масличных материалов. Оборудование применяется в пищевой, фармацевтической и косметической отраслях промышленности для экстракции масла из виноградных косточек, подсолнечных семечек и другого сырья.

Принцип работы

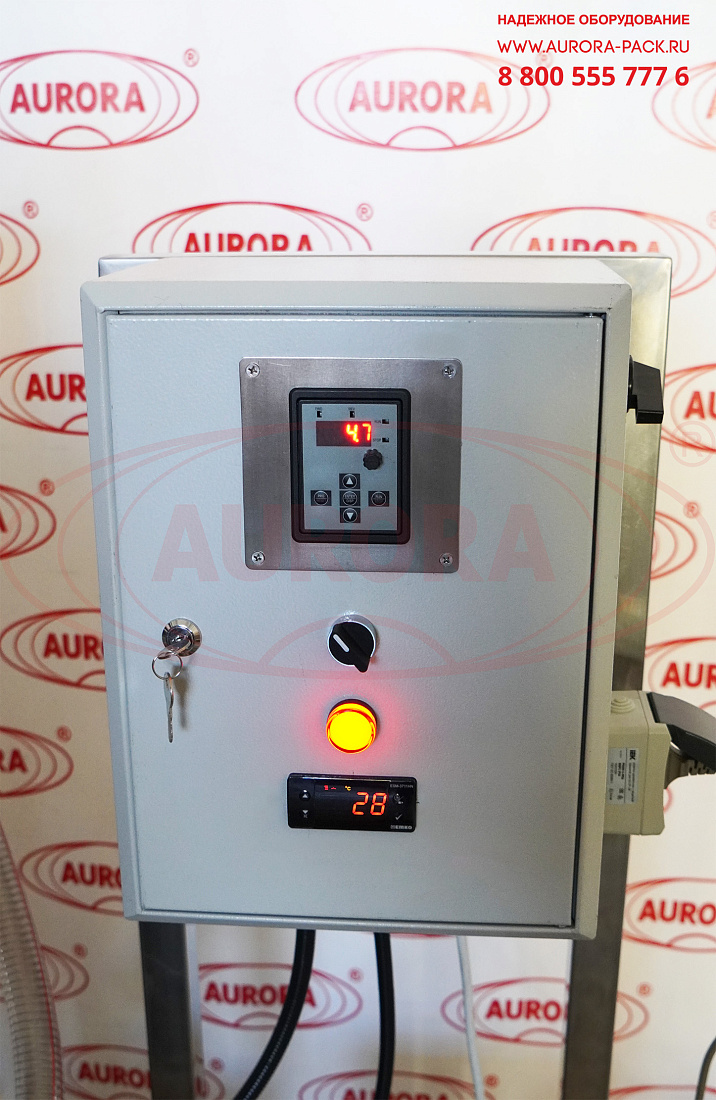

Перед началом работы оборудования в гильзу с прижимной крышкой загружается сырье (косточки/ семечки), в емкость наливается реагент. Переключатель питания необходимо перевести в положение «1». На панели управления подогревом необходимо установить требуемое значение температуры и подождать некоторое время до нагрева продукта до установленной температуры. Включение насоса осуществляется при помощи переключателя вкл./выкл. на шкафу управления. Скорость работы насоса регулируется с помощью частотного преобразователя, расположенного на шкафу управления. Извлечение масла осуществляется при подаче растворителя противотоком к сырью. После экстракции масла к сливному штуцеру подключается силиконовая трубка, которая также устанавливается в перистальтическую головку насоса-дозатора. Нажимается педаль управления перистальтического насоса, и происходит перекачка продукта из емкости. Сбросной клапан автоматически производит сброс давления. Для извлечения гильзы из емкости к кольцу извлечения предусмотрен крюк подъемного устройства с электротельфером. Механизм подъема тельфера приводится в движение с помощью электродвигателя.

Основные элементы

  • Перистальтический насос-дозатор МДП-200Д Мини;
  • Реактор для приготовления продукта ЕМК Р-50;
  • Подъемное устройство с электротельфером.

Преимущества

  • Высокая эффективность массопереноса масла из экстранируемого матери-ала в растворитель;
  • Получение мисцеллы с высокой концентрацией масла на выходе из экс-трактора;
  • Удобное подъемное устройство, обеспечивающее удержание в поднятом положении и опускание груза массой до 250 кг;
  • Все части дозатора, соприкасающиеся с продуктом, изготовлены из силикона или капролона и стерилизуются автоклавированием;
  • Установка имеет компактное исполнение, легко чистится и отличается простотой в обслуживании.

Универсальность

Оборудование может быть конструктивно адаптировано к работе с различным масличным сырьем и перекачке масла в широком диапазоне объемов.

Удобство работы

Управление и настройка насоса-дозатора производится с помощью дисплея, переключателем скоростей и переключателем реверса. Система управления обеспечивает сохранение текущих настроек при отключении от сети.

Варианты исполнения

Опционально дозатор может комплектоваться фильтр-капсулами. По запросу установка оснащается дополнительной крышкой выгрузки продукта.

Безопасность

При изготовлении оборудования используются высококачественные материалы, что исключает риск загрязнения продукта. Высокая автоматизация обеспечивает отсутствие риска производственного травматизма при соблюдении условий эксплуатации.
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство

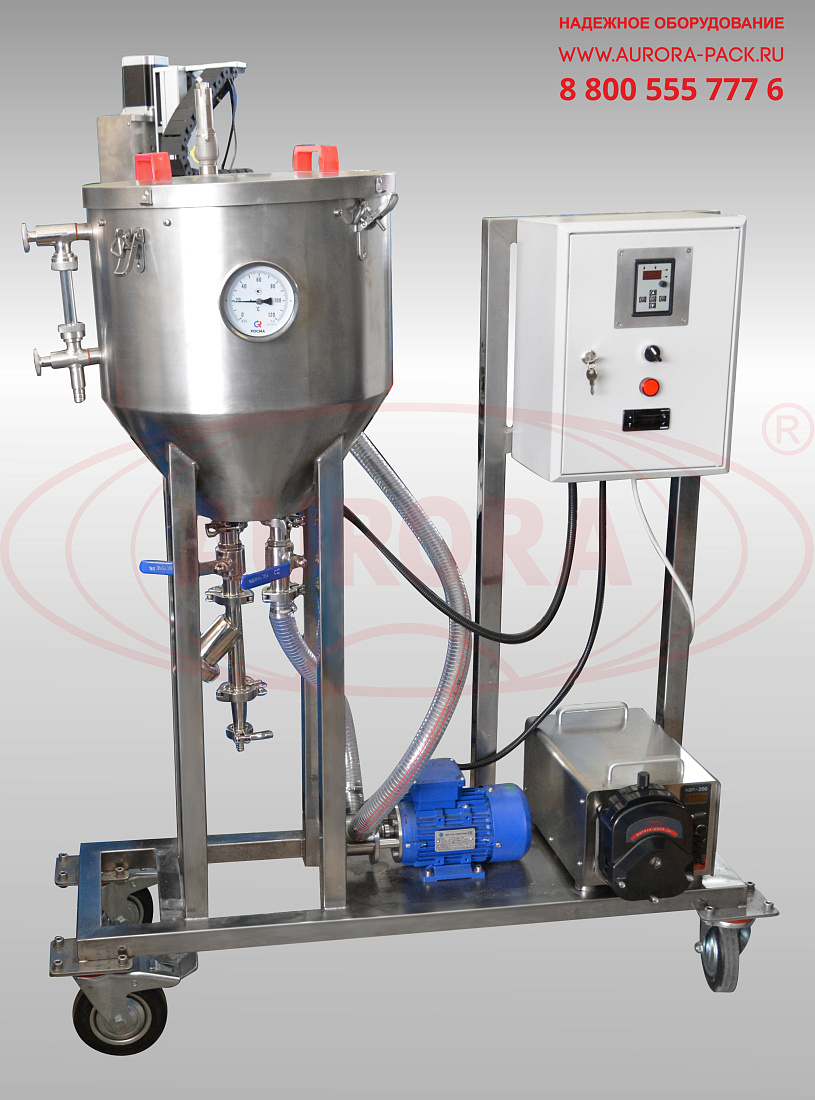

Реактор для приготовления продукта мод. ЕМК Р-50:
Нагрев, ⁰C, до:80
Объем емкости, л:50
Тип насоса:Импеллерный
Напряжение питания, В/Гц:220/50
Потребляемая мощность, кВт, до:1
Габариты, мм:1250×750×1580
Масса, кг:110

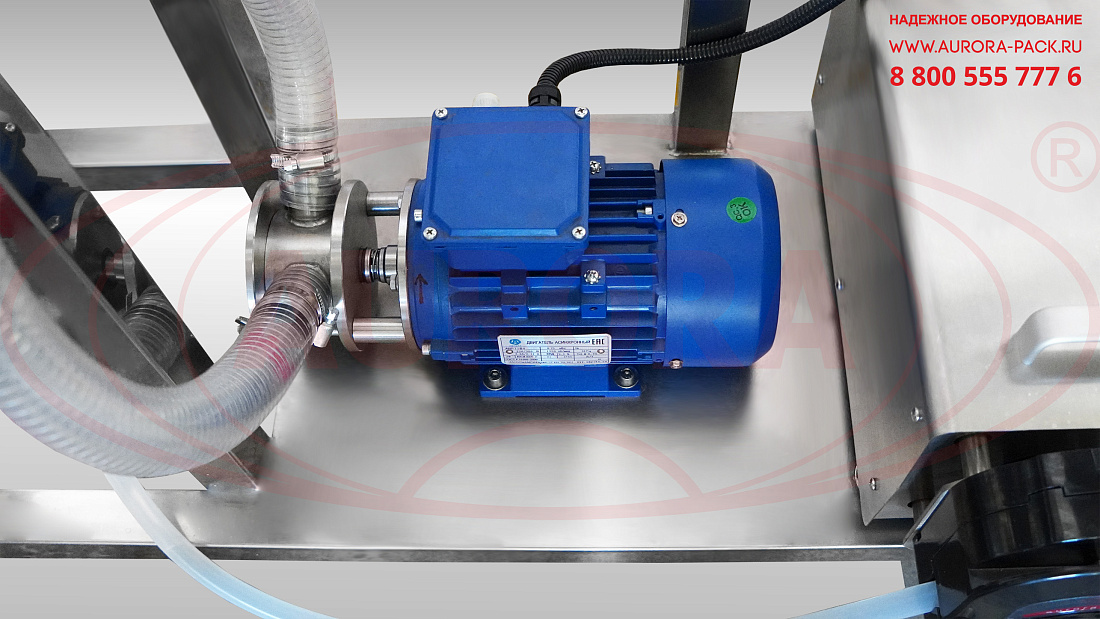

Технические характеристики насоса:
Подача, м3/час, до:3,5
Напор, м, до:16
Вход:32
Выход:32
Мощность, кВт:0,75
Перистальтический насос-дозатор мод. МДП-200Д Мини:
Номинальная производительность, мл/мин:2-12000
Номинальный дозируемый объем, мл:50 -12000
Погрешность дозирования*:±5%
Скорость, об/мин:0,1-600
Напряжение питания, В/Гц:220/50
Потребляемая мощность, кВт:0,14
Габаритные размеры, мм L x B x H:445х232х280
Масса, кг:15

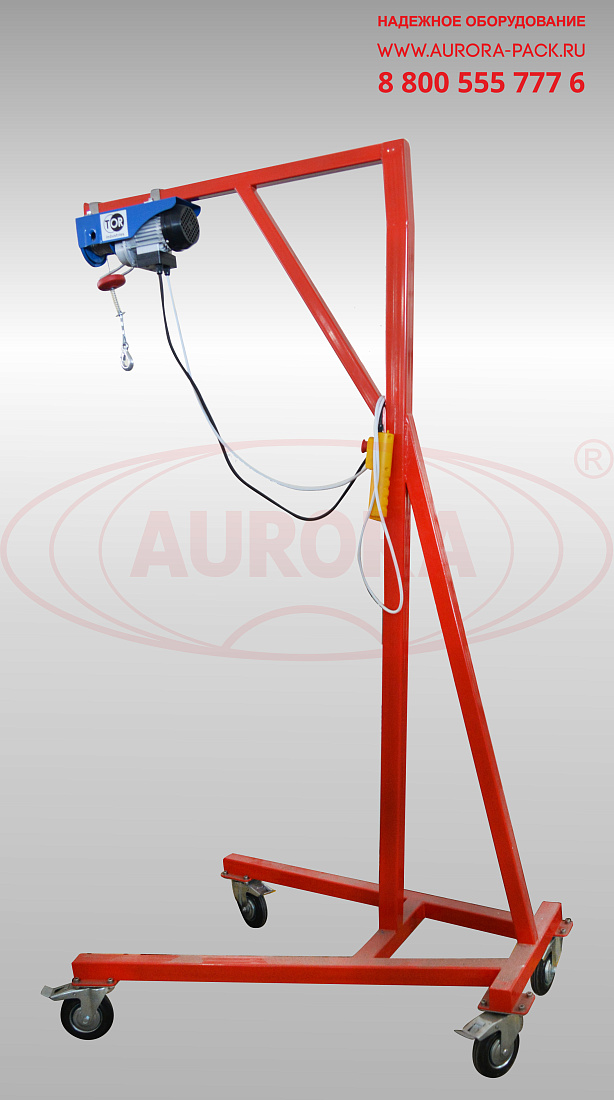

Подъемное устройство с электротельфером:
Уровень шума, дБ, до:70
Напряжение питания, В/Гц:220/50
Масса, кг:61

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
