Компактная упаковочная машина незаменима на предприятиях, выпускающих продукцию в трехшовных саше-пакетах и стиках большими партиями. Установка полностью автоматически выполняет порционную фасовку сыпучих продуктов в пакеты, проставляет дату, запаивает упаковку с трех сторон и аккуратно обрезает.

Машина оснащена пневматической системой управления. Встроенный шнековый дозатор с высокой точностью наполняет пакеты малыми дозами порошка (1 г). Термотрансферный датировщик реализует высококачественную печать данных о продукте в три строки. Система ориентирования по фотометке позволяет синхронизировать работу моноблока относительно положения пакета на всех этапах фасовки и запайки.

Назначение и область применения

Машина предназначена для упаковки сыпучих продуктов в одноразовые пакеты типа «sachet». Она применяется в сфере изготовления антисептических, асептических и других порошкообразных лекарственных средств — как фармацевтических, так и ветеринарных. Кроме того, оборудование может использоваться для фасовки пищевых продуктов, БАДов, косметических порошков.

Принцип работы

Катушка с упаковочным материалом, установленная на ролик, при помощи механизма подачи  разматывается и подаёт необходимое количество материала (подача контролируется датчиком). Далее заготовка проходит через датировщик, где выполняется простановка даты, а затем попадает на позицию определения фотометки. Затем пакет попадает в блок формования, где происходит его складывание пополам и придание требуемой формы. После этого пакет наполняется продуктом. Затем заполненный пакет поступает на механизм запайки. Система запайки обеспечивает создание герметичного фигурного шва. Она позволяет формировать аккуратные классические и фигурные швы для более легкого открытия пакетов. На заключительном этапе готовый саше-пакет поступает в зону его отрезания.

Основные элементы

  • Корпус с электрокомпонентами;
  • Блок формования пакета;
  • Блок фасовки продуктов;

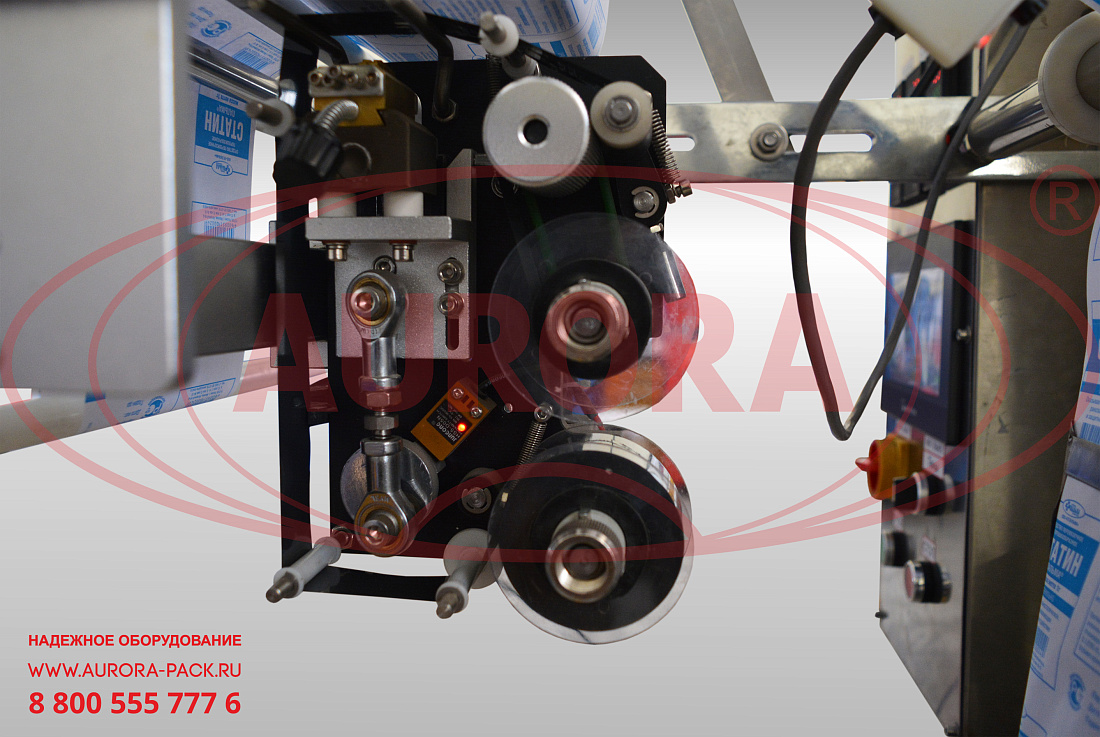

  • Блок нанесения даты – термотрансферный датировщик;

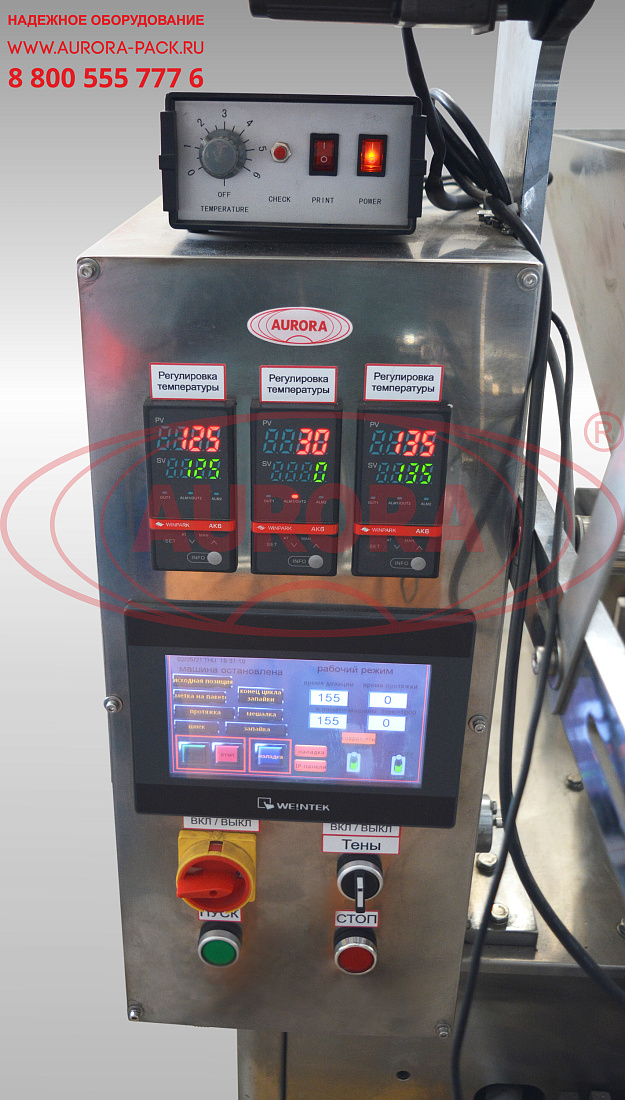

  • Панель управления;

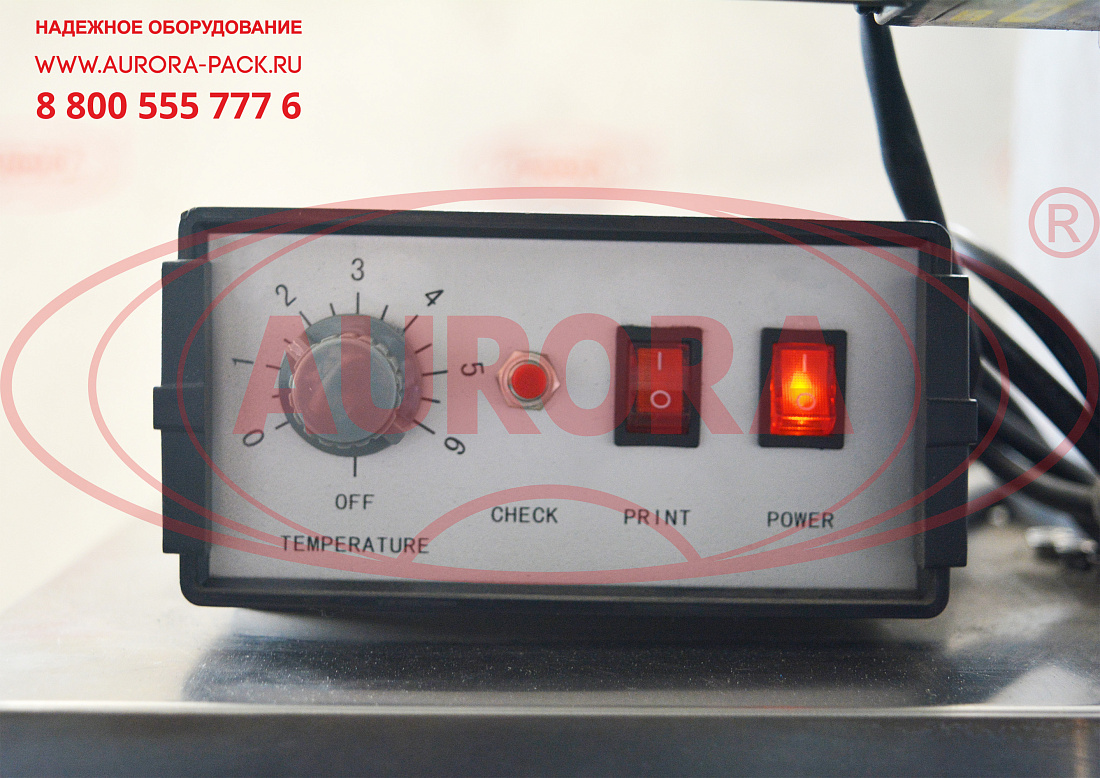

  • Блок управления датировщиком;
  • Механизм подачи упаковочного материала;
  • Бобина;
  • Ограничительные кольца;
  • Бункер;
  • Фотодатчик;

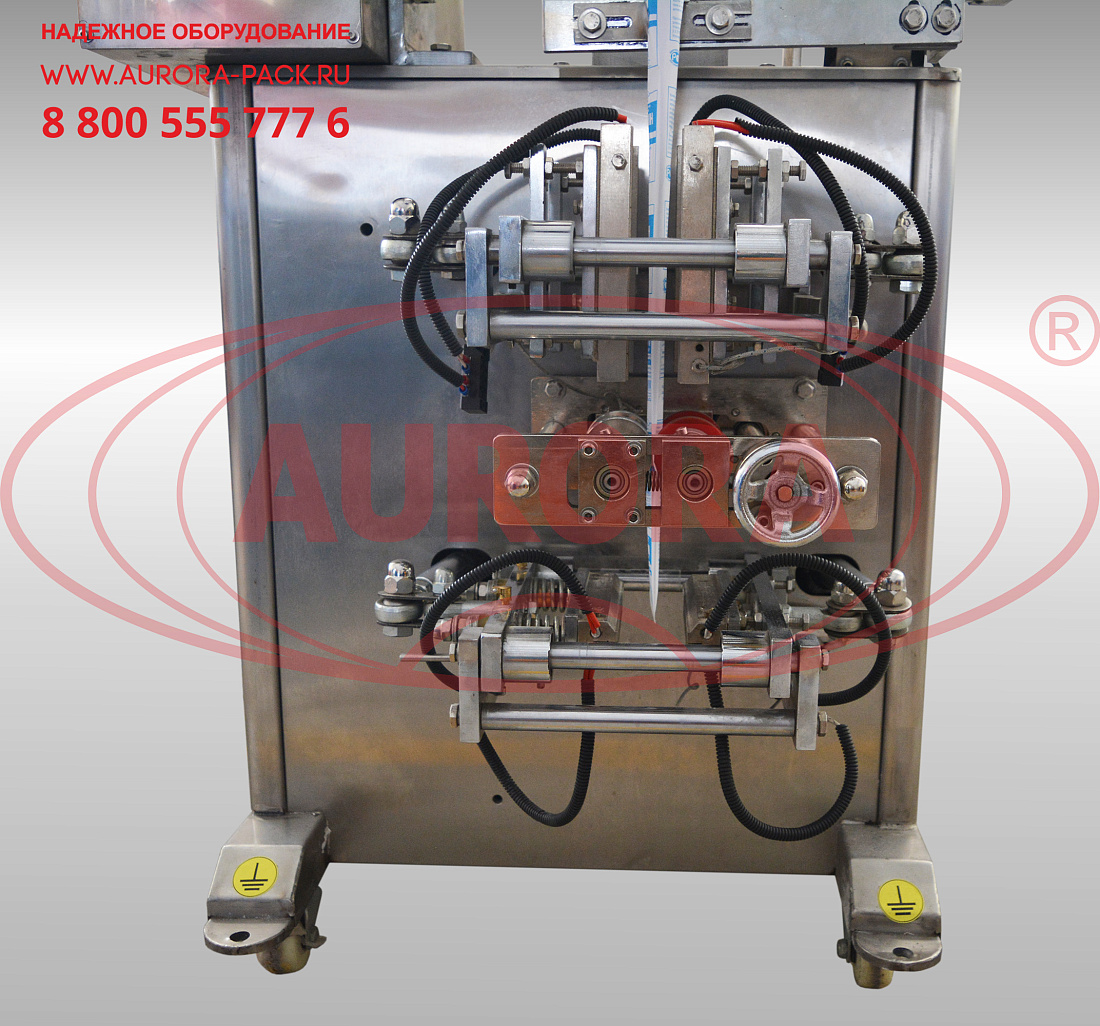

  • Блок запайки упаковочного материала;
  • Блок отрезания готового саше-пакета.

Преимущества

  • Высокая точность фасовки малых доз;
  • Устройство перемешивания продукта во избежание его слипания/комкования;
  • Встроенный фотодатчик для определения метки на пакете;
  • Проставление четкого оттиска даты и других переменных данных о продукте;
  • Широкие возможности настройки режимов работы.

Универсальность

Машина успешно применяется для фасовки различных типов порошковых продуктов в пакеты «сашет» с длиной поперечного шва до 140 мм и продольного — до 200 мм.

Удобство работы

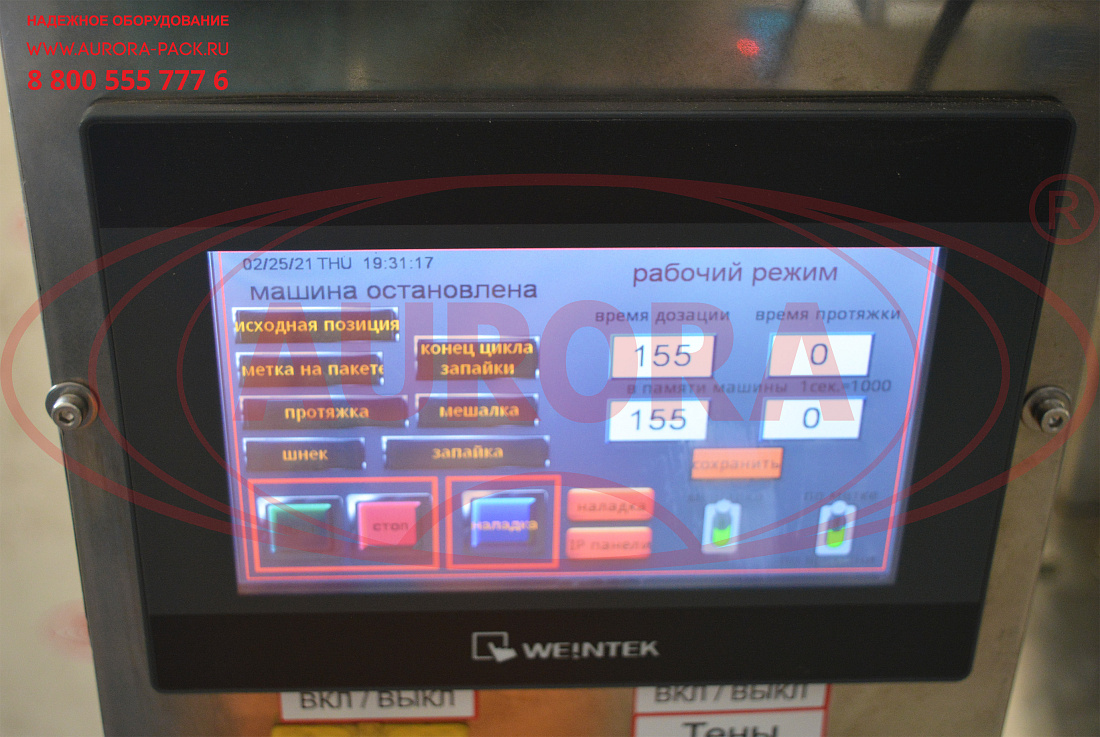

Настройка основных рабочих параметров выполняется при помощи панели оператора с сенсорным экраном. Выбранные значения сохраняются и отображаются в окнах памяти. Работоспособность каждого узла можно проверить отдельно в окне режима наладки.

Варианты исполнения

Оборудование имеет модификации, адаптированные к фасовке двух продуктов (сыпучего+жидкого) в сдвоенные пятишовные пакеты, а также мелкодисперсных, гранулированных и пылящих продуктов в пакеты doy-pack, side fold и flow pack.

Безопасность

Машина отвечает всем необходимым требованиям GMP. Для ее изготовления применяются качественные материалы, не оказывающие какого-либо воздействия на фасуемый продукт и упаковку: нержавеющая сталь AISI304, капролон белый ПА-6, поликарбонат и другие.

Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
  • Другие отрасли промышленности
Размер пакета , мм:60×80
Количество швов, шт:3
Производительность, шт./мин:20-30
Дозировка, г:1±0,3

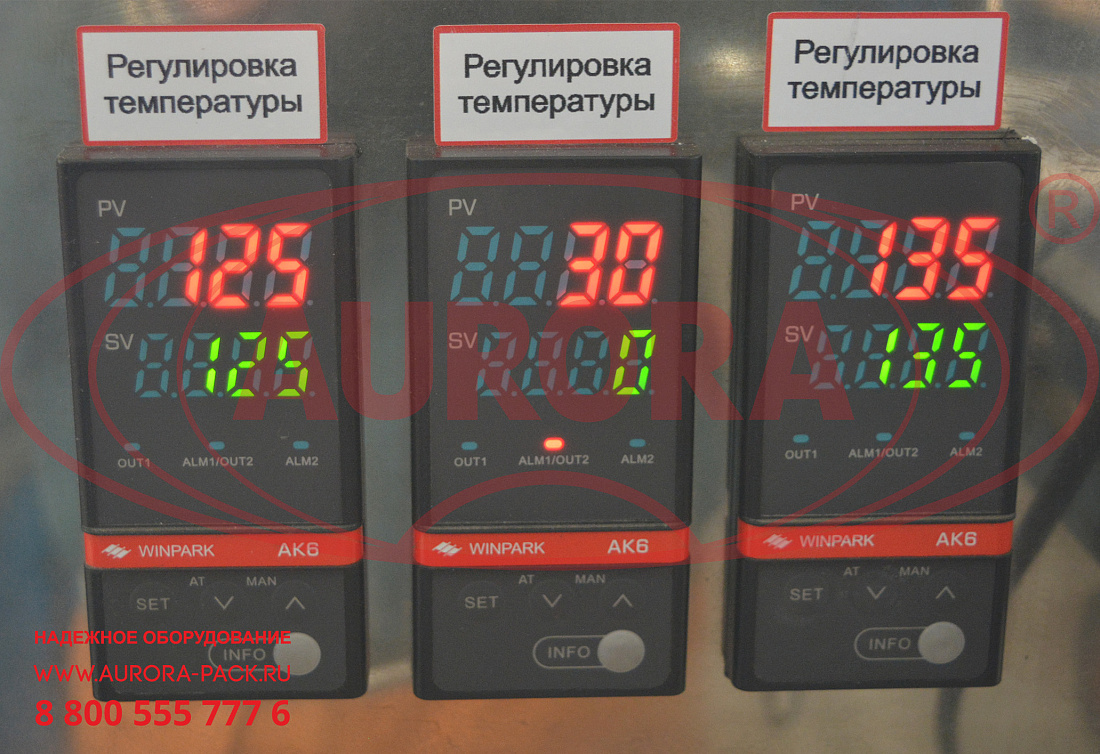

Температура запайки, °C:195 (рекомендуемая)
Длина поперечного шва запайки, мм:Не более 140
Длина продольного шва запайки, мм:Не более 200
Тип датера:Термотрансферный
Ширина термотрансферной ленты, мм:до 40
Потребляемая мощность, кВт:3
Напряжение, В/Гц:220/50
Габаритные размеры (ДхШхВ), мм:900х1150х1600
Масса, кг:350

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
