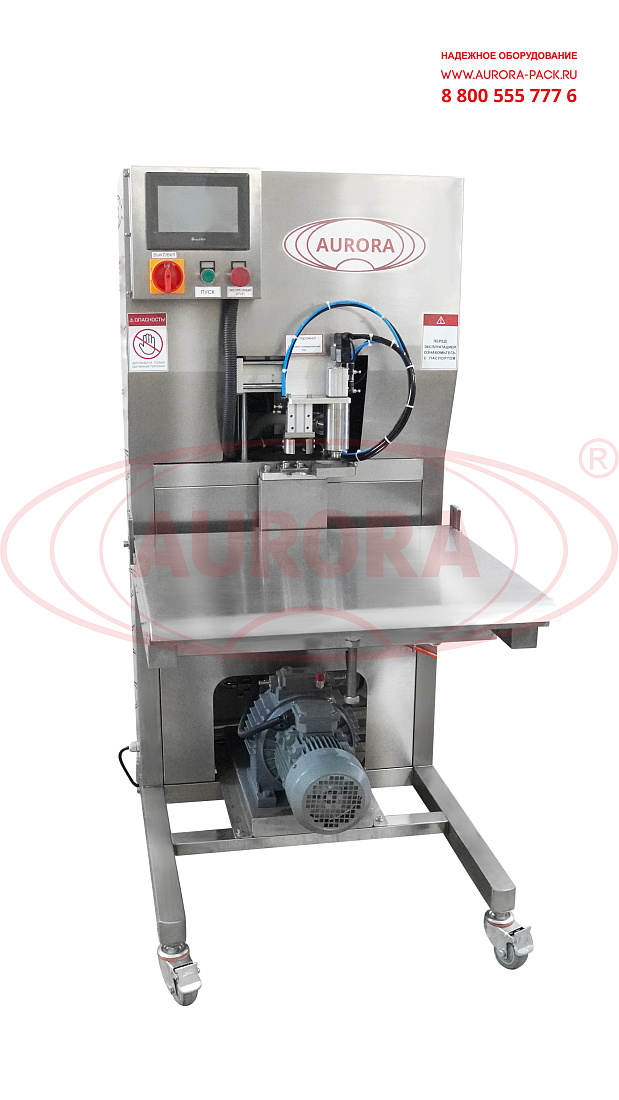

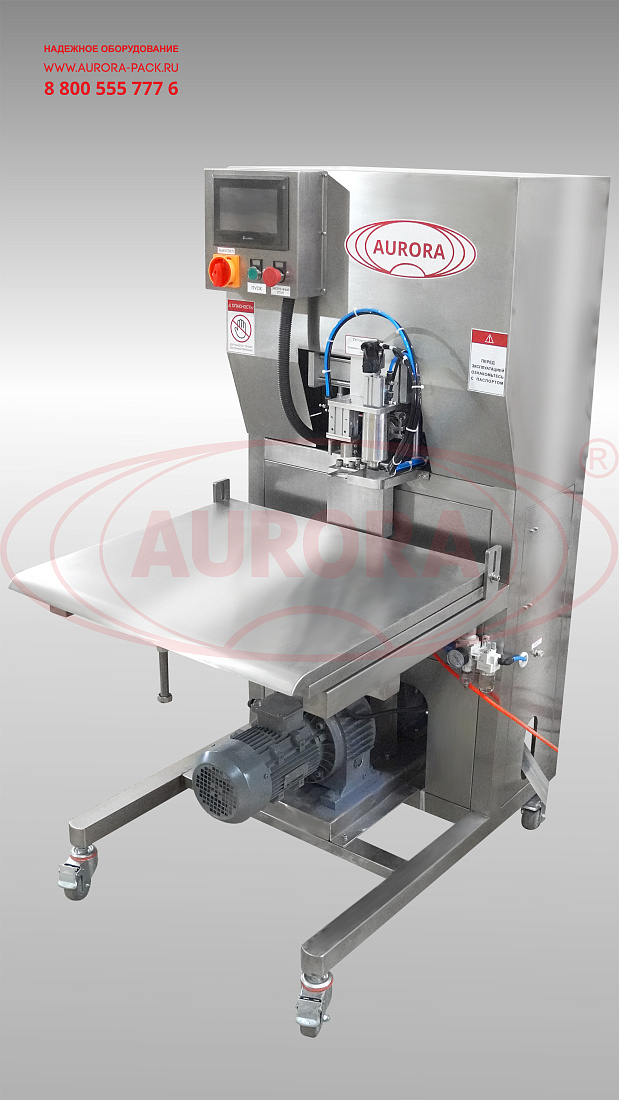

Многофункциональный весовой дозатор МД-500БЛ выполняет широкий спектр операций по упаковке вязких продуктов в пакеты типа «bag in box»: розлив, вакуумирование, впрыск азота, забивку крышек и взвешивание. Система дозирования адаптирована к розливу жидкостей температурой 16-24оС в объеме 2000-20000 мл. В дозаторе реализована функции всасывания «последней капли»: после завершения операции розлива дозирующая головка поднимается в верхнюю позицию, и вакуумный отсос собирает остатки продукта из подающего сопла, что позволяет избежать утечки.
В комплектацию установки входит вакуумный генератор, который извлекает из пакета воздух перед розливом и сбрасывает его через устройство выпуска. Тензометрический стол обеспечивает надежное взвешивание упакованного пакета. Функция автоматической очистки CIP существенно облегчает уход за дозатором. Настройка рабочих параметров осуществляется при помощи панели с цветным сенсорным экраном.
В комплектацию установки входит вакуумный генератор, который извлекает из пакета воздух перед розливом и сбрасывает его через устройство выпуска. Тензометрический стол обеспечивает надежное взвешивание упакованного пакета. Функция автоматической очистки CIP существенно облегчает уход за дозатором. Настройка рабочих параметров осуществляется при помощи панели с цветным сенсорным экраном.
Назначение и область применения
Дозатор мод. МД-500БЛ предназначен для розлива вязкой жидкости в упаковку «bag in box», вакуумирования пакета, подачи азота, укупорки крышками «топлет» и контроля веса готового продукта. Оборудование широко применяется в пищевой отрасли для розлива сгущенного молока, кисломолочных продуктов, соусов, масел, фруктовых и овощных пюре. Кроме того, дозатор может использоваться для фасовки в пакеты кремов, шампуней, гелей и средств бытовой химии.Принцип работы
Оператор устанавливает подготовленный к наполнению пакет, при этом горлышко пакета вставляется в фиксатор. Поршень опускается, укупорочная головка захватывает крышку и вытягивает ее. Сдвижное устройство смещается влево, поршень опускает дозирующую головку и помещает ее в горлышко пакета для вакуумирования и заполнения продуктом. После розлива механизм поднимается и сдвигается вправо, затем опускается, забивая крышку в горлышко пакета. Датчик, расположенный под тензометрическим столом, определяет вес готового продукта.Основные элементы
- Дозирующая головка;

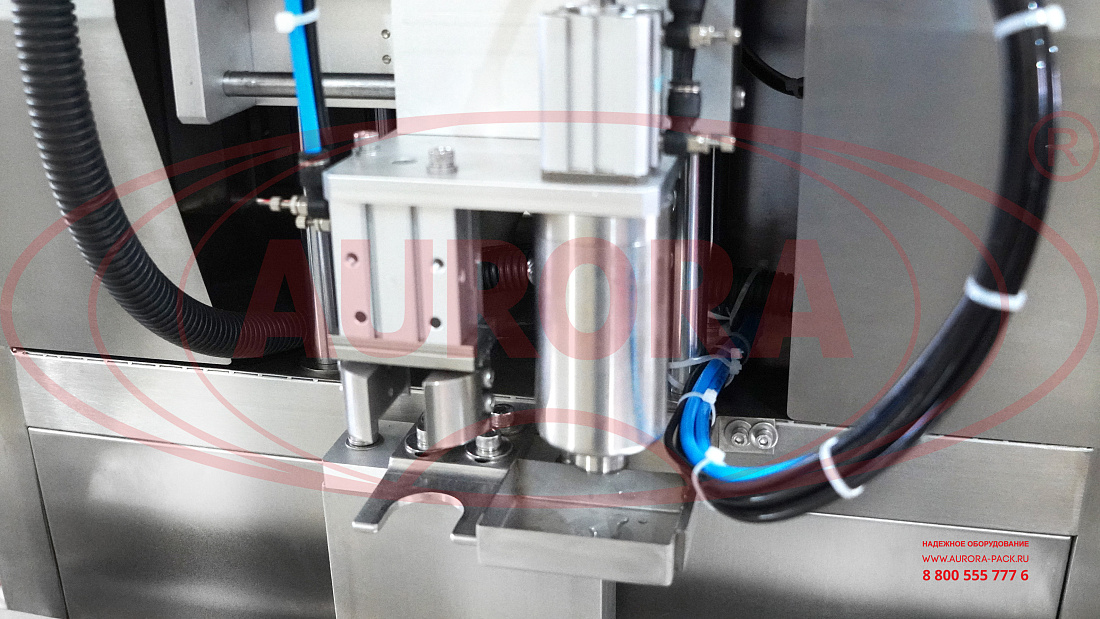

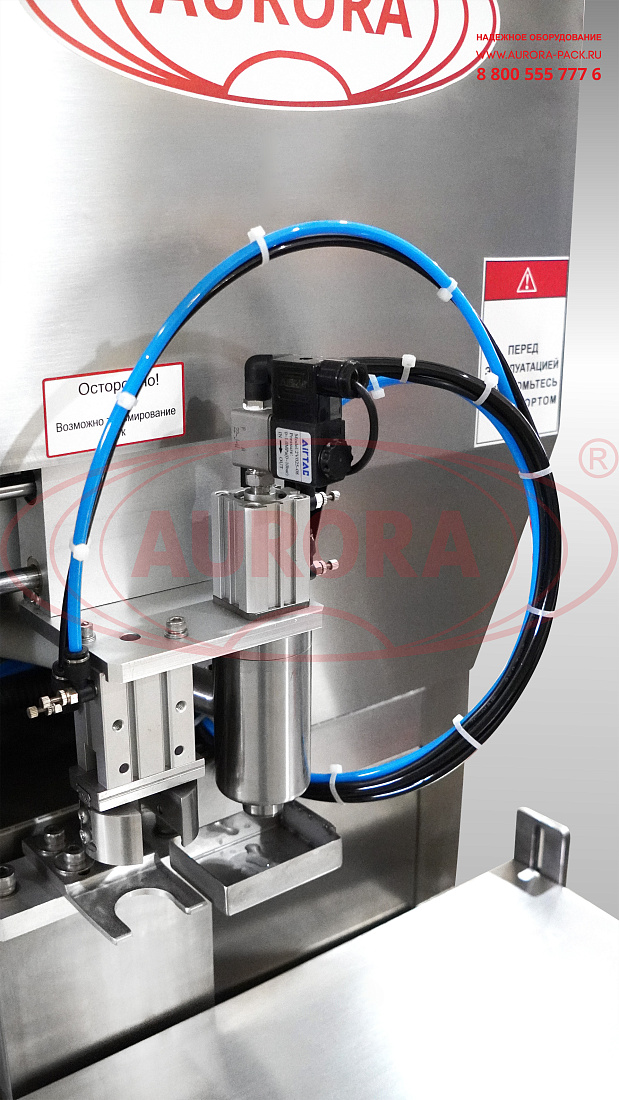

- Головка вытягивания/забивки крышки;

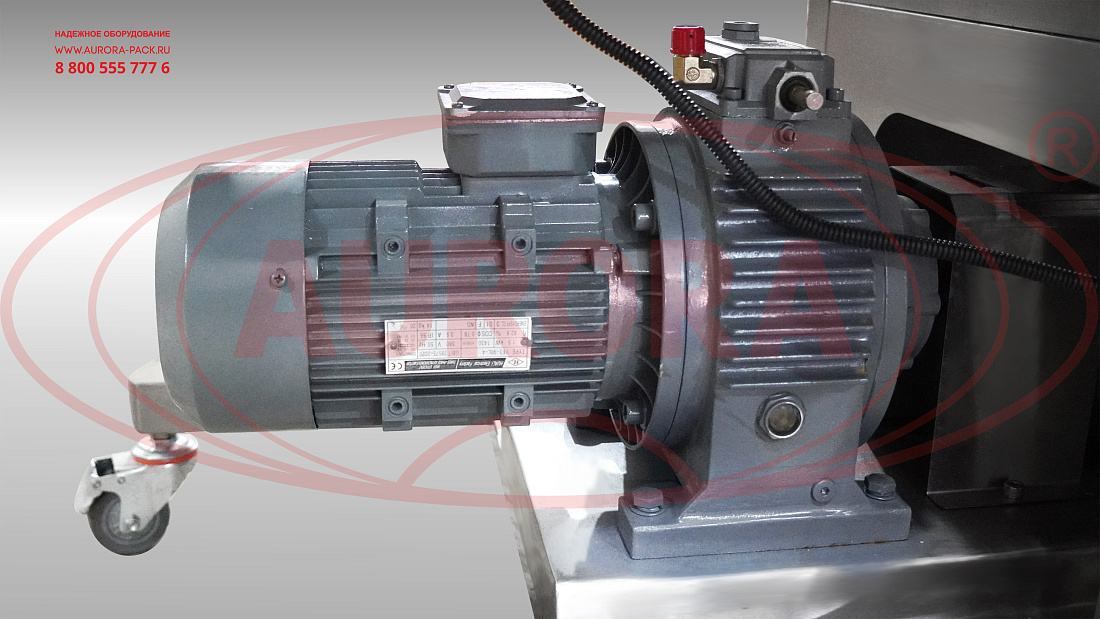

- Электродвигатель роторного насоса подачи продукта;
- Тензометрический стол;
- Каплесборник;
- Магнитный клапан;

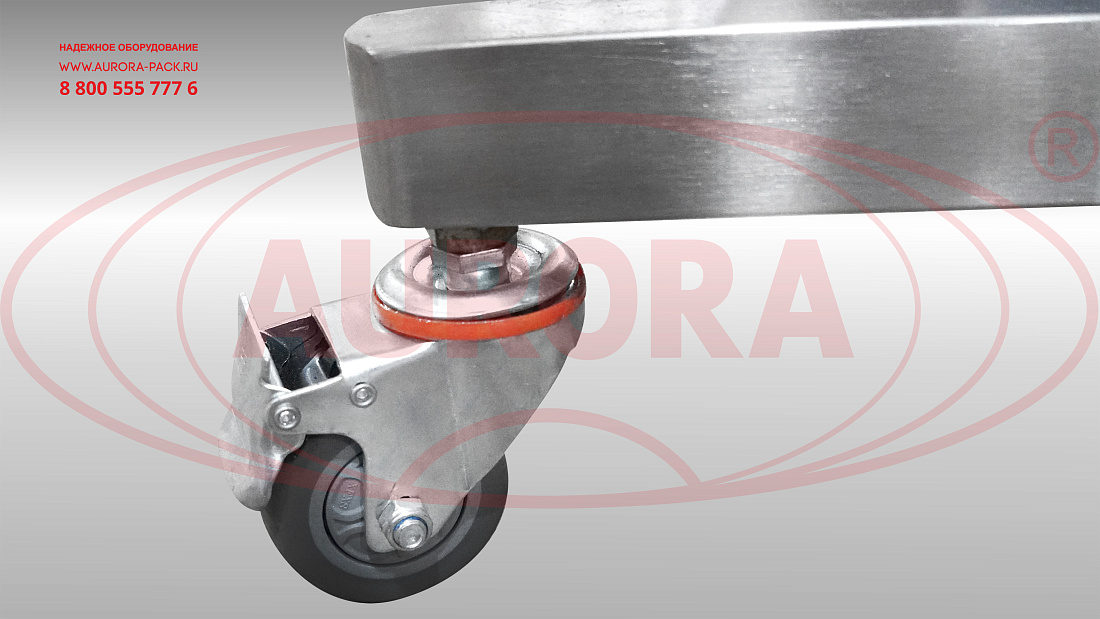

- Колесные опоры с фиксаторами;

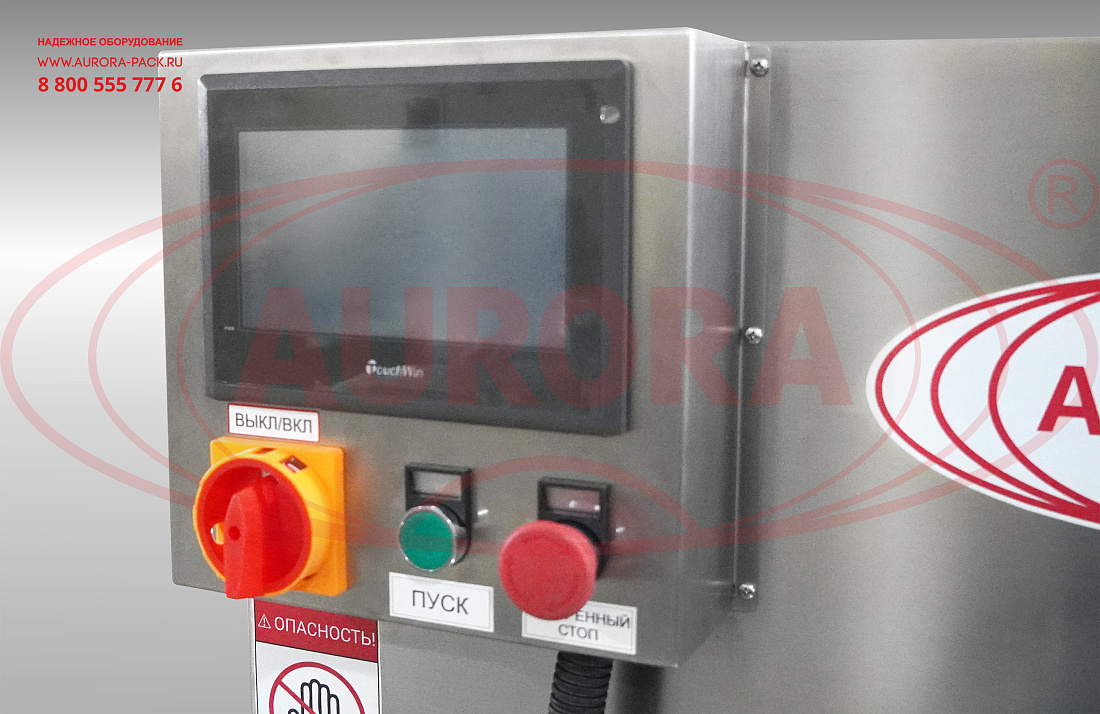

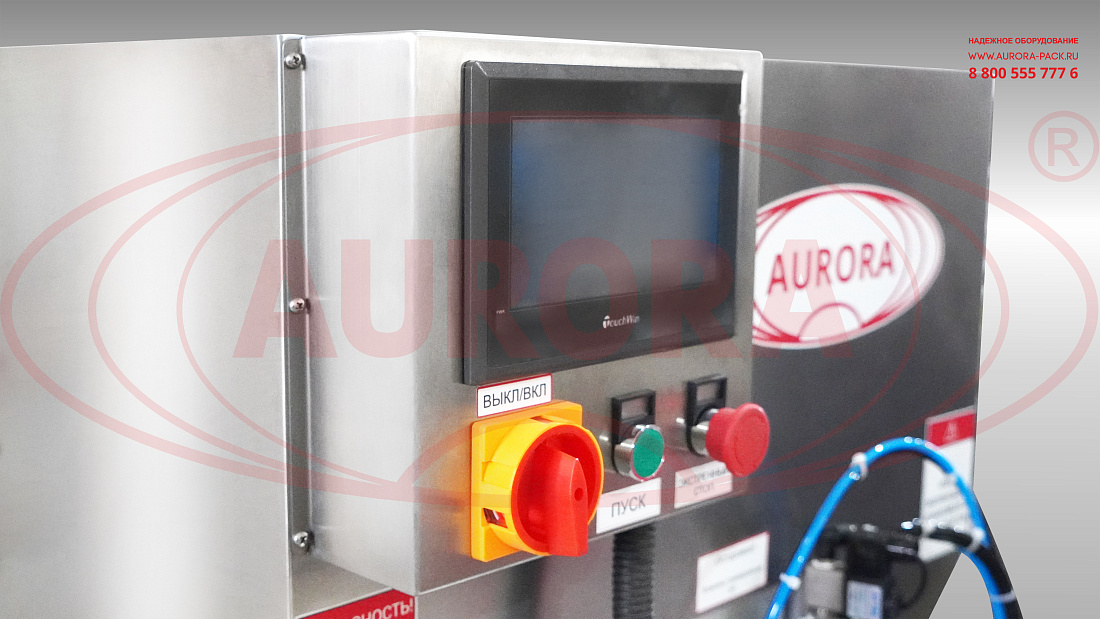

- Сенсорная панель управления;
- Тумблер «Вкл\Выкл» сеть;
- Кнопка «Пуск/Стоп»;
- Кнопка «Экстренный стоп».
Преимущества
- Асептическая технология розлива;
- Высокая скорость наполнения;
- Герметичная укупорка упаковки;
- Контроль веса готового продукта;
- Функция автоматической очистки CIP;
- Простота в эксплуатации и обслуживании.
Универсальность
Дозатор может применяться для розлива жидкостей различной консистенции в пакеты из полиэтилена и полипропилена объемом 2/3/5/10/20 литров. Высота и наклон платформы тензометрического стола регулируются в соответствии с размерами пакетов.Удобство работы
Оборудование оснащено современной системой управления с расширенным интерфейсом. Ввод параметров и мониторинг состояния осуществляются при помощи виртуальной клавиатуры на сенсорной панели управления. Работа дозатора может выполняться в полностью автоматическом интервальном режиме в соответствии с установленным настройками.Безопасность
При возникновении неисправностей во время работы дозатор автоматически останавливается. Возникшие инциденты фиксируются в журнале ошибок в панели управления. Кнопка экстренной остановки позволяет немедленно безопасно завершить работу машины в любой критической ситуации, предотвращая неправильное функционирование оборудования.Отрасль: |
|
Тип пробки: | «Топлет» |
Материал пакета: | Полиэтилен, полипропилен |
Наполнение от объема сразу: | 2/3 |
Наполнение от объема по датчику: | 1/3 |
Температура продукта, ºС: | 16-24 |
Объем пакетов, л: | 2,3,5,10,20 |
Объем дозирования, гр: | 2000-20000 |
Погрешность дозирования*, %: | ±1 |

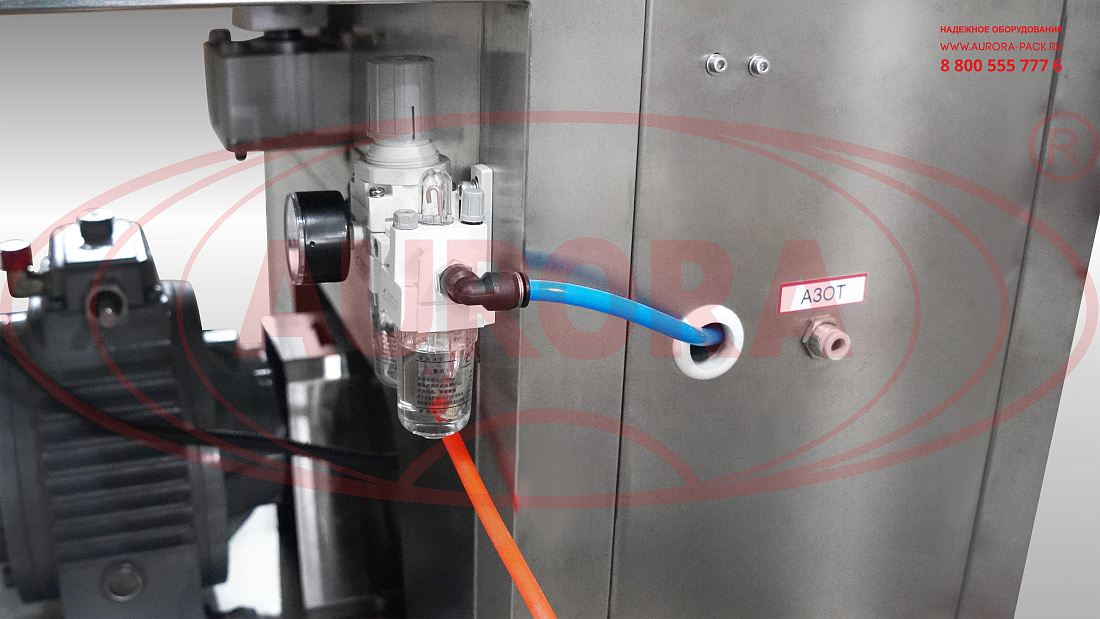

Впрыск инертного газа: | Да |
Функция очистки CIP: | Да |
Потребляемая мощность, кВт, до: | 1,5 |
Напряжение питания, В: | 220 |
Частота, Гц: | 50 |
Габаритные размеры, мм, до: | 950×700×1350 |
Масса, кг: | 186 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
