Виброориентатор ОК-2000 с приемным элеватором УПК-1 для встраивания в линию розлива

Описание
Характеристики
Видео
Документация
Комплектация

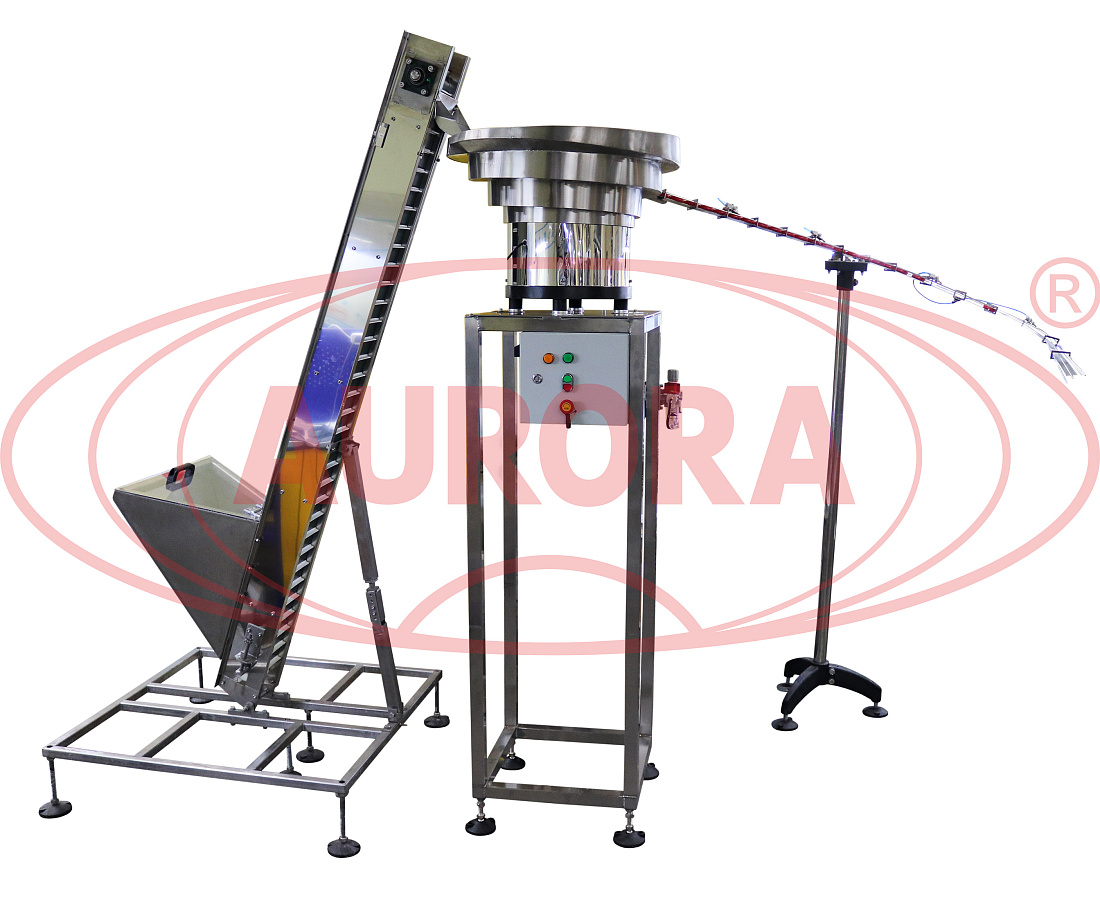

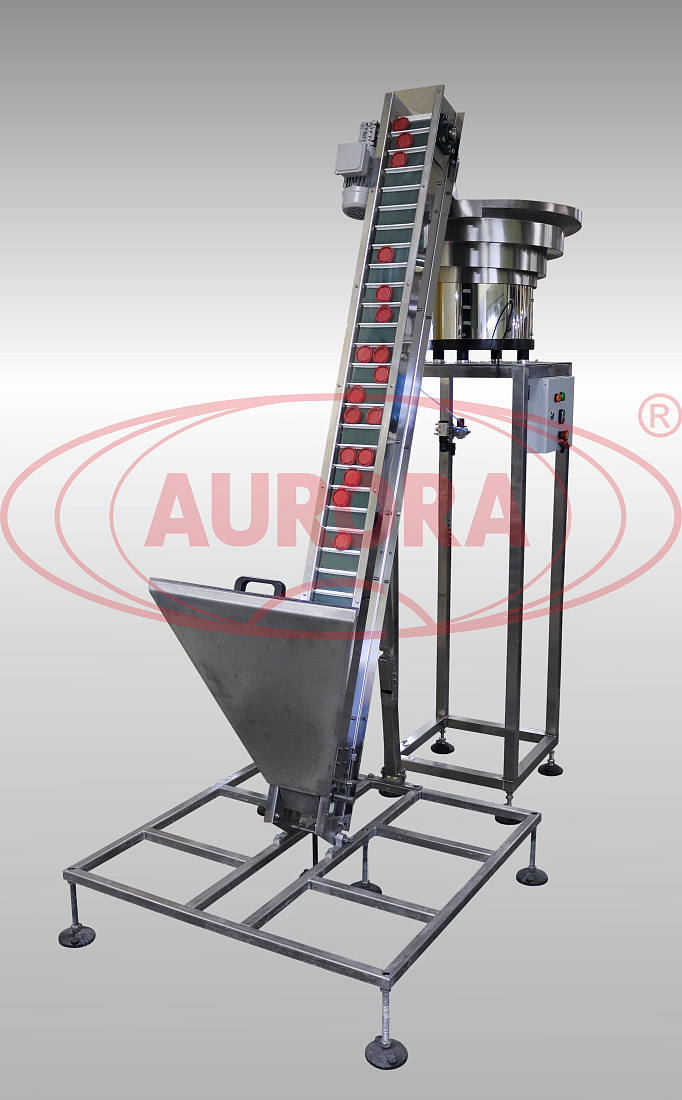

Виброориентатор ОК-2000 с приемным элеватором УПК-1 для встраивания в линию розлива — это высокоточная система ориентации и подачи крышек в зону укупорки. Комплекс состоит из ориентатора крышек вибрационного типа и подъемника, работа которых синхронизирована.

Элеватор выполняет стабильную подачу колпачков в зону ориентирования из вместительного приемного бункера. Виброориентатор оснащен устройствами подачи воздуха для ускорения перемещения крышек по склизу. Установки имеют общую систему управления с простой регулировкой режимов работы. Гибкость и универсальность комплекта позволяют встраивать его в упаковочные линии различной производительности.

Назначение и область применения

Виброориентатор ОК-2000 с приемным элеватором УПК-1 предназначен для подъема, позиционирования и подачи крышек их на участок укупорки линии розлива. Установка выполнена в соответствии с требованиями всех ключевых отраслевых стандартов, в том числе GMP, что обеспечивает возможность применять ее в системах упаковки фармацевтической, ветеринарной, пищевой, косметической, химической и других отраслей промышленности.

Принцип работы

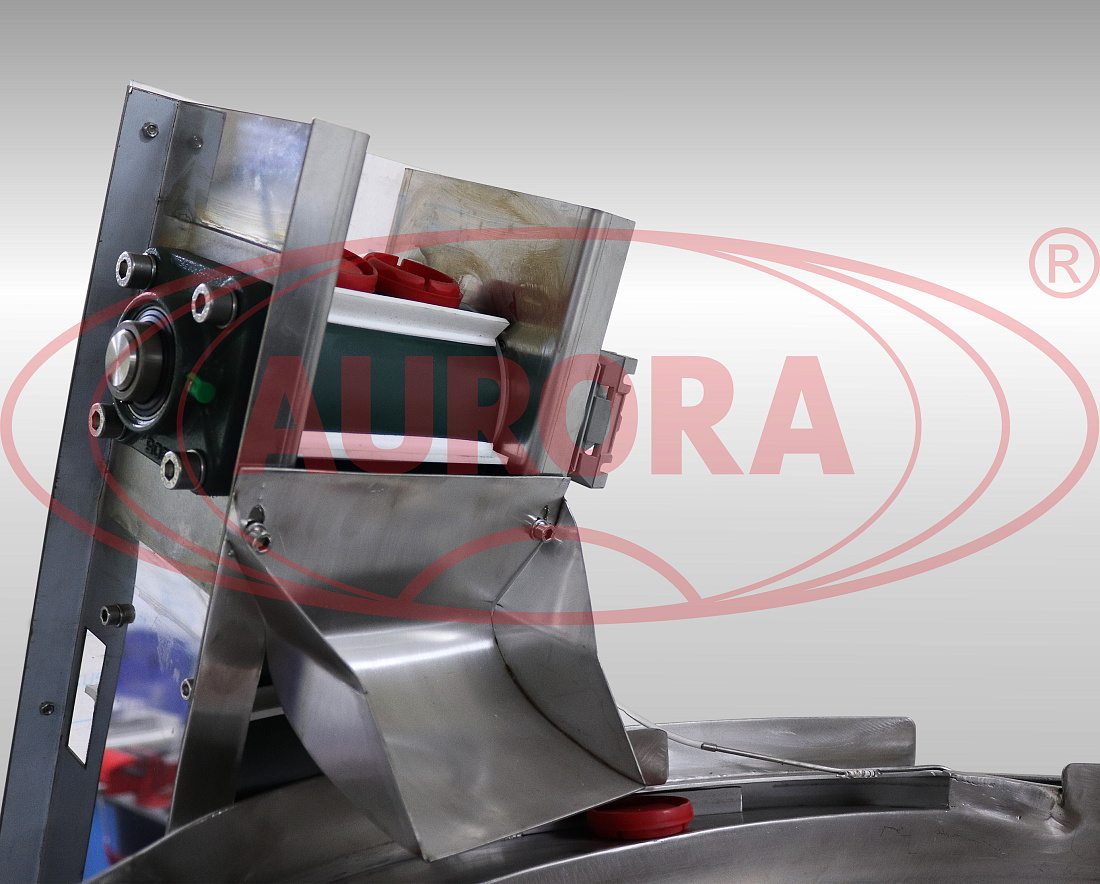

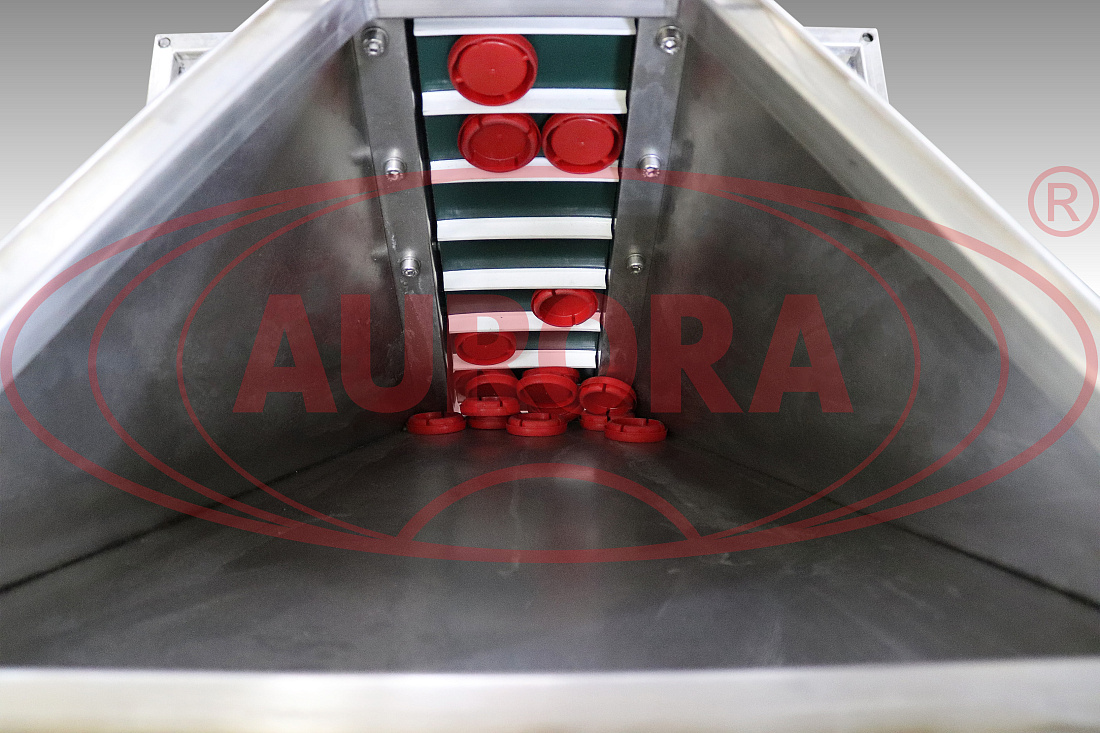

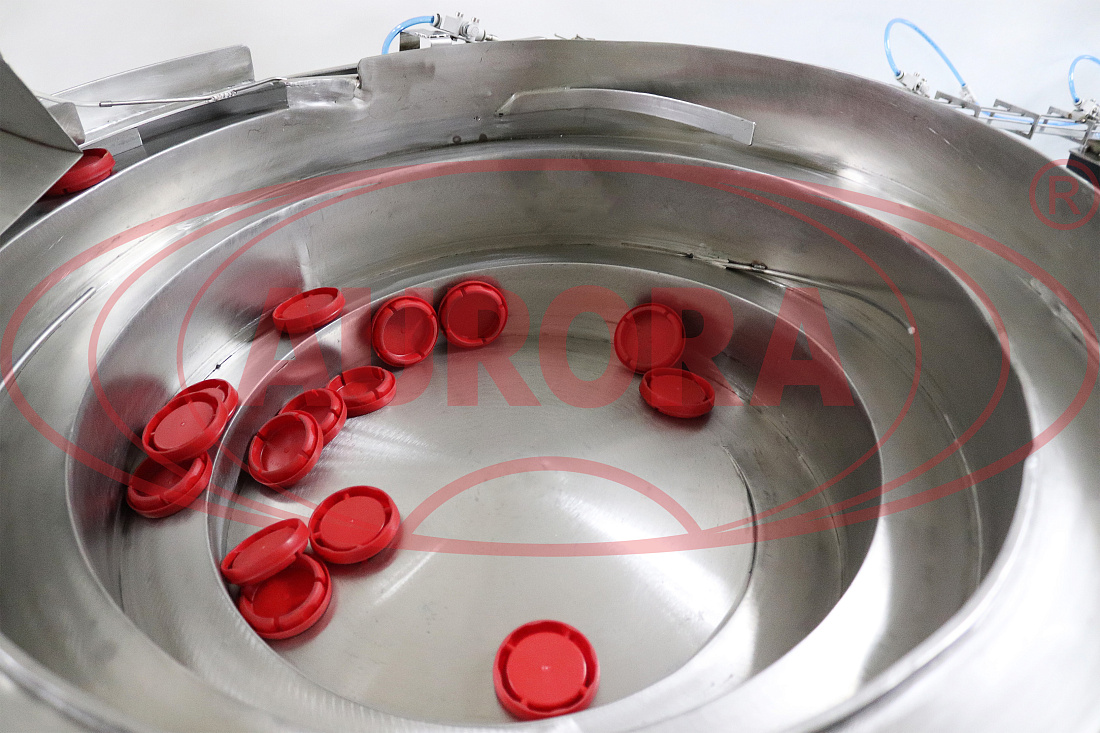

Основным рабочим органом элеватора является двухслойная полиуретановая лента, замкнутая в кольцо. Она монтируется на привод подачи с одной стороны и ведомый ролик с другой (устанавливается на специальный барабан), образуя рабочую и ведомую ветви устройства. Привод подачи состоит из вала, на который установлен ролик. Вал устанавливается в подшипниковые опоры, закрепленные на корпусе устройства, и приводится в движение мотор-редуктором. В результате лента двигается, транспортируя изделия в ориентатор. Неправильно захваченные крышки падают назад в загрузочный бункер. Попавшие в вибробазу крышки под действием вибрации начинают движение по спиральной направляющей внутри бункера. Из бункера крышки попадают в канал подвода, откуда подаются в механизм укупорки.

Основные элементы

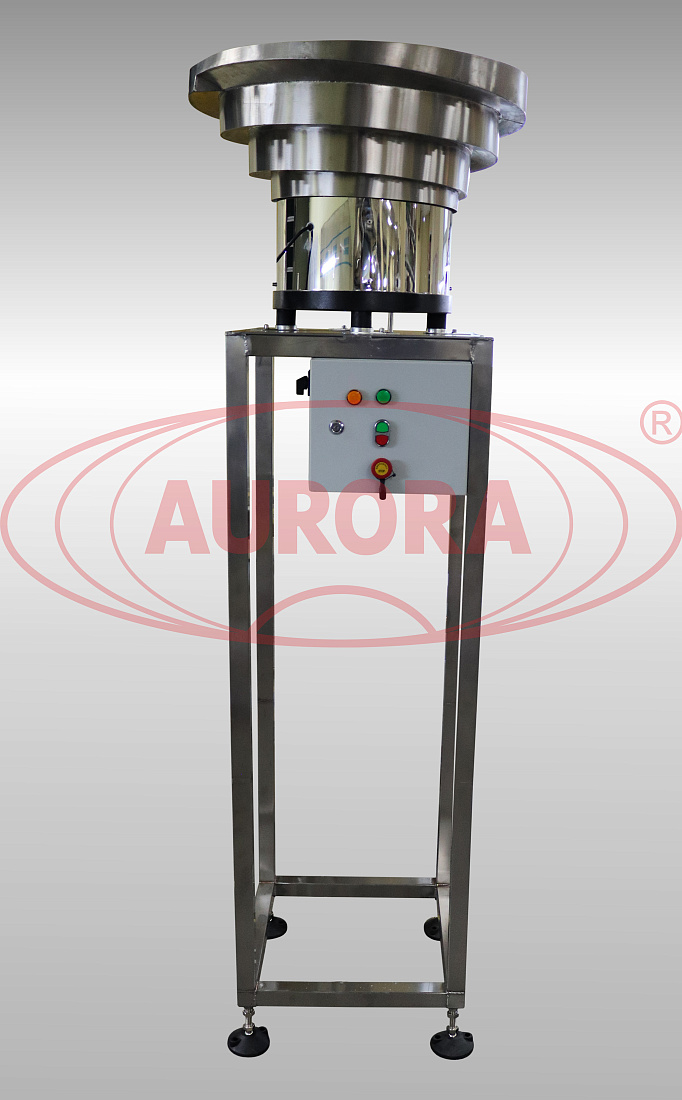

1. Ориентатор вибрационный для пластиковых колпачков ОК-2000:

  • рама;
  • бункер;
  • вибробаза;
  • канал подвода колпачков (склиз);

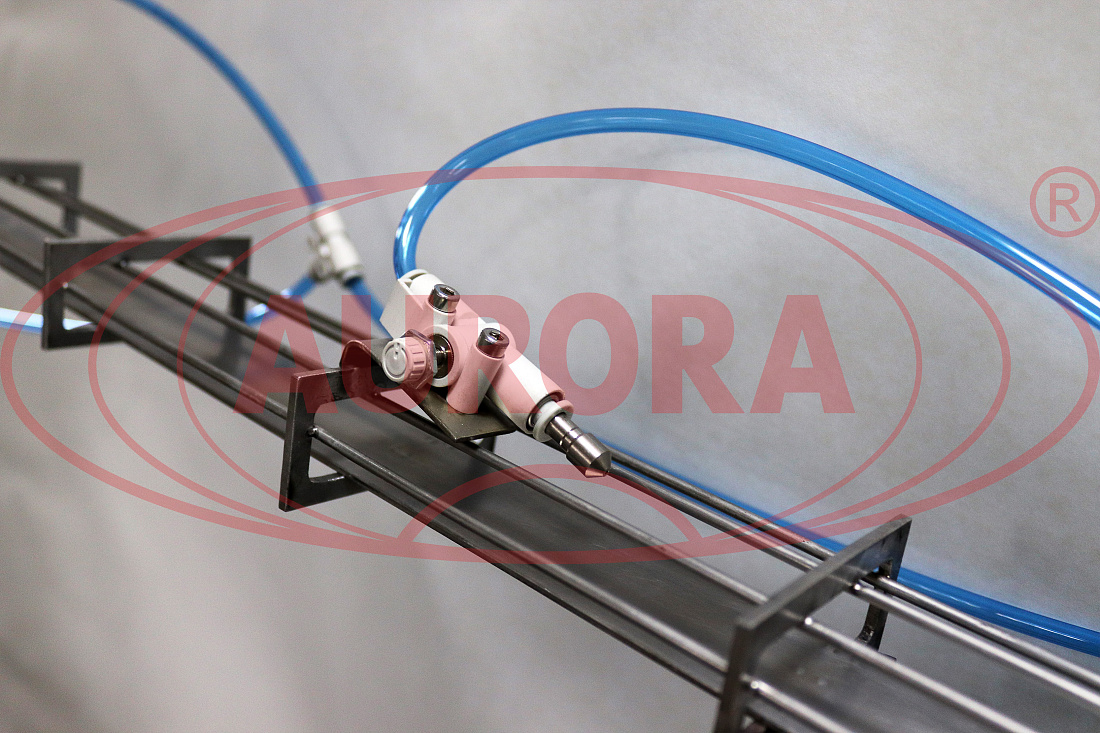

  • пневматические сопла;
  • подставка бункера.

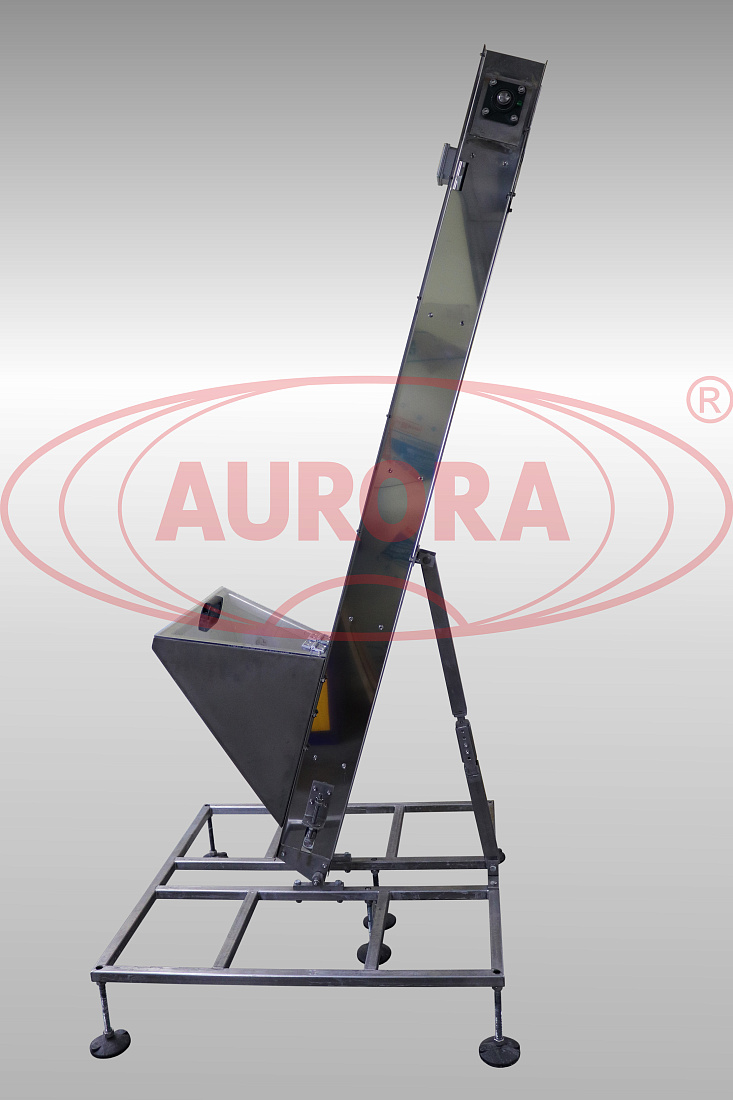

2. Автоматический элеватор колпачков УПК-1:

  • корпус;
  • опора;
  • бункер;
  • ведущий ролик;
  • ведомый ролик;
  • механизм натяжения ленты;
  • желоб выдачи;
  • подставка элеватора.

3. Шкаф управления.

Преимущества

Точность и согласованность работы всех узлов;

Соблюдение заданного скоростного режима работы;

Возможность интеграции в любые линии розлива и моноблоки;

Особая конструкция бункера исключает возникновение «мертвых зон»;

Все элементы выполнены из нержавеющей стали.

Универсальность

Высота ориентатора и наклон элеватора регулируются, что позволяет подстраивать установку под высоту линии.

Удобство работы

Все процессы реализуются в автоматическом режиме согласно заданной циклопрограмме.

Варианты исполнения

Ширина ленты элеватора, конфигурация склиза, объем бункера и другие параметры составных элементов данного комплекта могут иметь различное исполнение в зависимости от типа и формата используемых крышек. При необходимости работы с алюминиевыми колпачками компонуется соответствующей моделью виброориентатора. На базе данного комплекса возможно создание систем сборки двухкомпонентных крышек и других изделий.

Безопасность

Лента и приемный бункер элеватора оборудованы специальным поликарбонатовым укрытием, что исключает случаи несанкционированного доступа к рабочим узлам во время работы.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Производительность: до 60 колп./мин
Габариты, мм (Д х Ш х В): 1000х2200х2300 (Ориентатор колпачков мод. ОК-2000), 1850х700х2500 (Устройство подачи колпачков УПК-1)
Мощность: ~ 0,5 кВт
Вес: ~ 170 кг
Напряжение: 220 В
Ширина ленты: 200 мм
