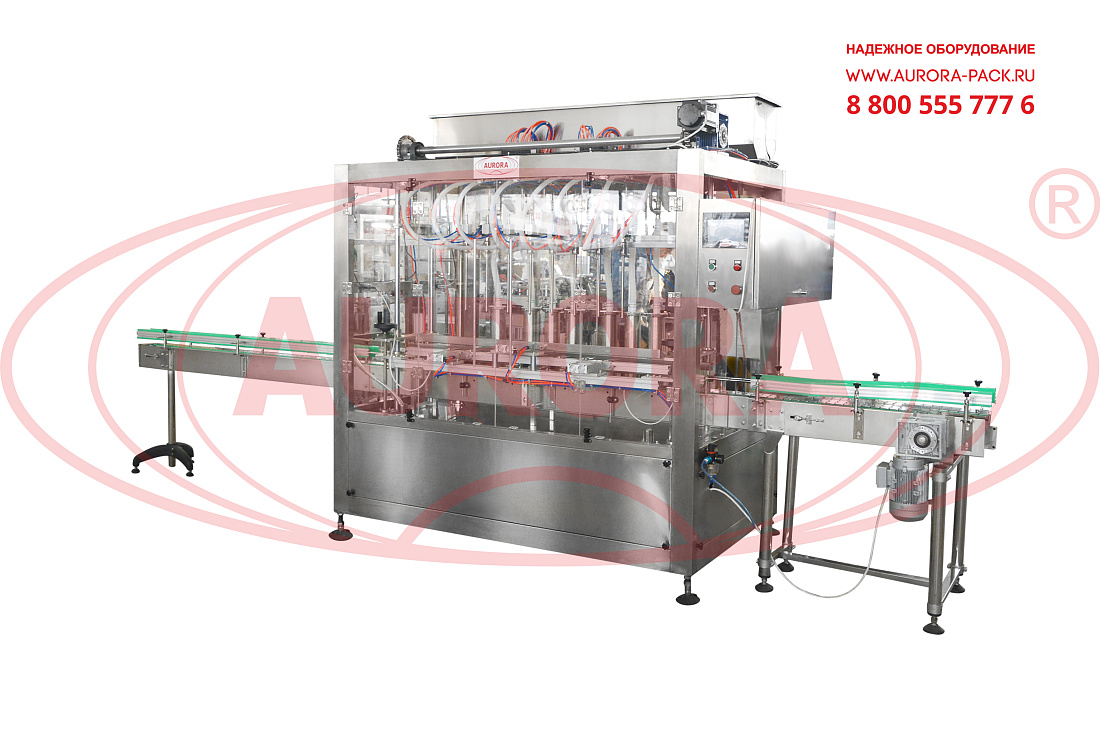

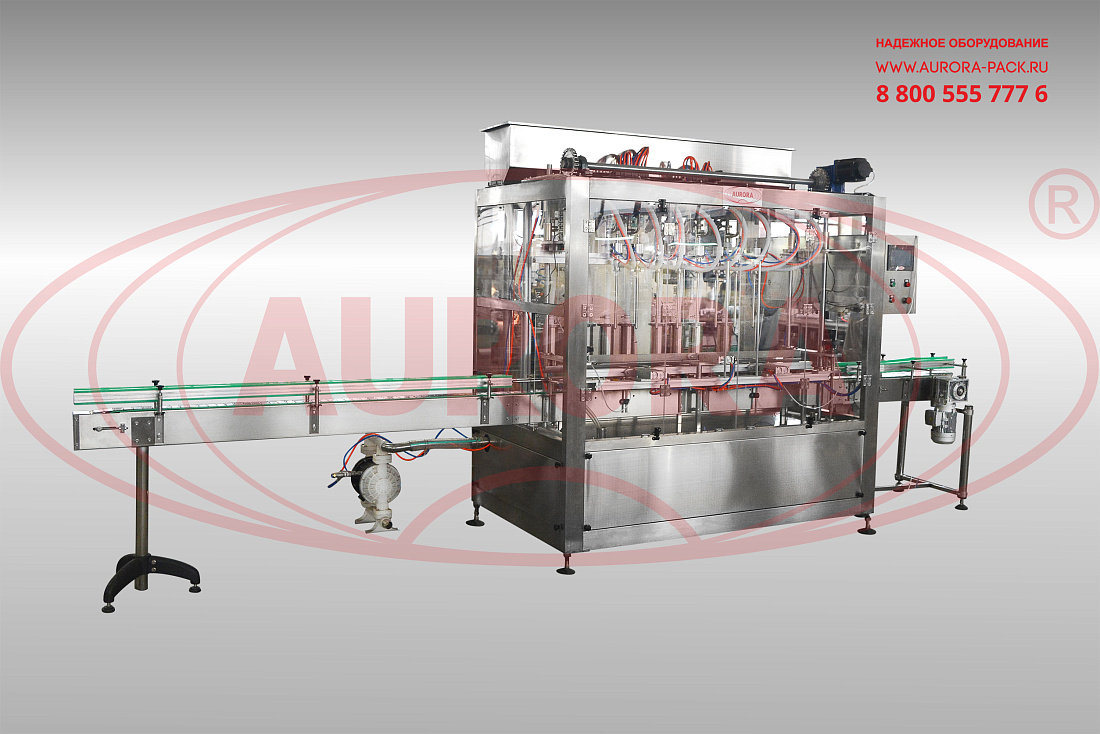

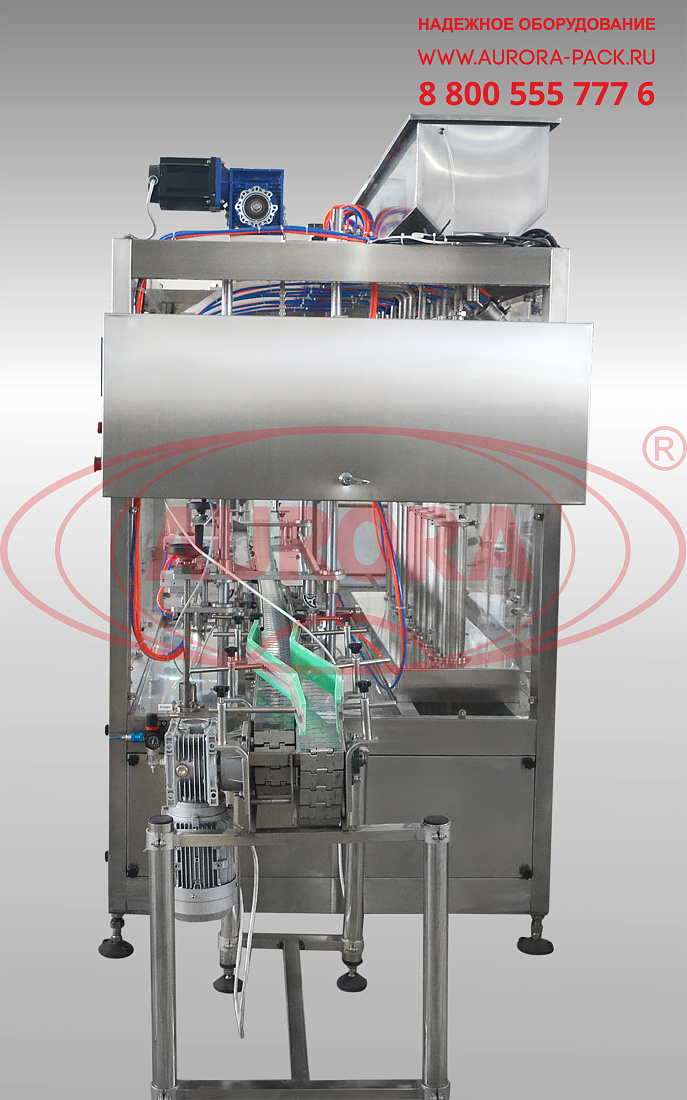

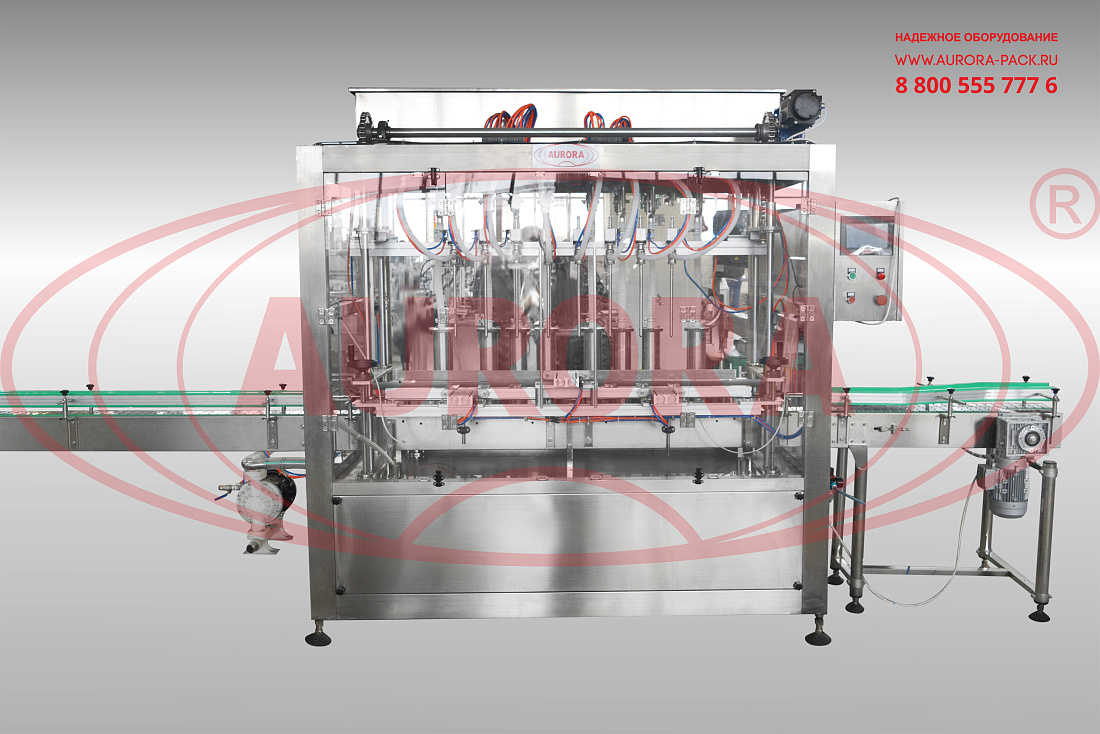

Восьмисопельный дозатор на сервоприводах БР-100 для розлива агрохимии

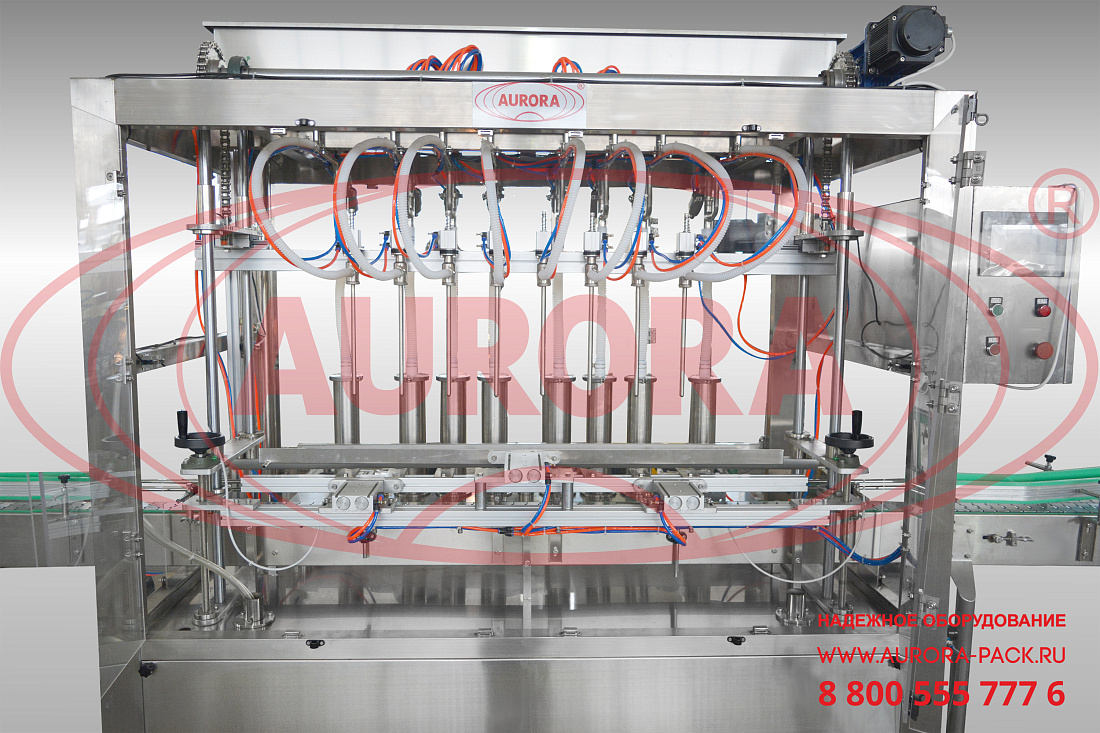

Высокопроизводительный линейный автомат розлива агрохимикатов и пестицидов выполнен с 8-ю соплами, расположенными на сдвигающейся каретке. Благодаря этому оборудование может наполнять по две группы из 8 флаконов за один цикл: после дозирования первой группы тары сопла сдвигаются на вторую и выполняют розлив следующей партии.

Система дозирования оснащена функцией подъема сопел в соответствии с уровнем наполнения тары. Во избежание выплескивания и вспенивания продукта розлив выполняется в два этапа на разных скоростях — сначала быстро выдается основной объем дозы, а затем, медленнее, производится долив оставшейся части. Уплотнительные кольца на дозирующей группе выполнены из фторкаучука (PTFE). Мембранный насос подачи имеет химостойкое и взрывозащищенное исполнение, адаптированное к работе с едкими и агрессивными веществами.

Назначение и область применения

Автомат предназначен для реализации технологического процесса розлива продукции в группу флаконов. Оборудование может применяться для фасовки щелочей, кислот, едких и пенящихся продуктов, таких как жидкие удобрения, пестициды, инсектициды, ядохимикаты на основе органических, минеральных, азотных и различных агрессивных компонентов.

Принцип работы

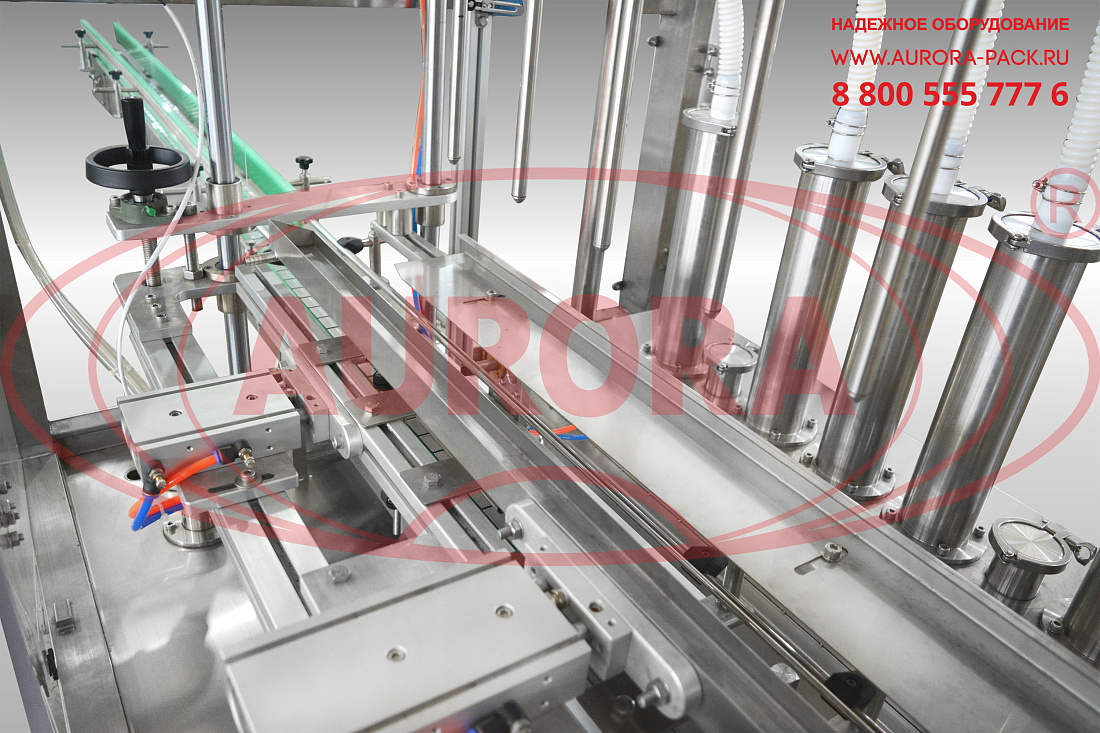

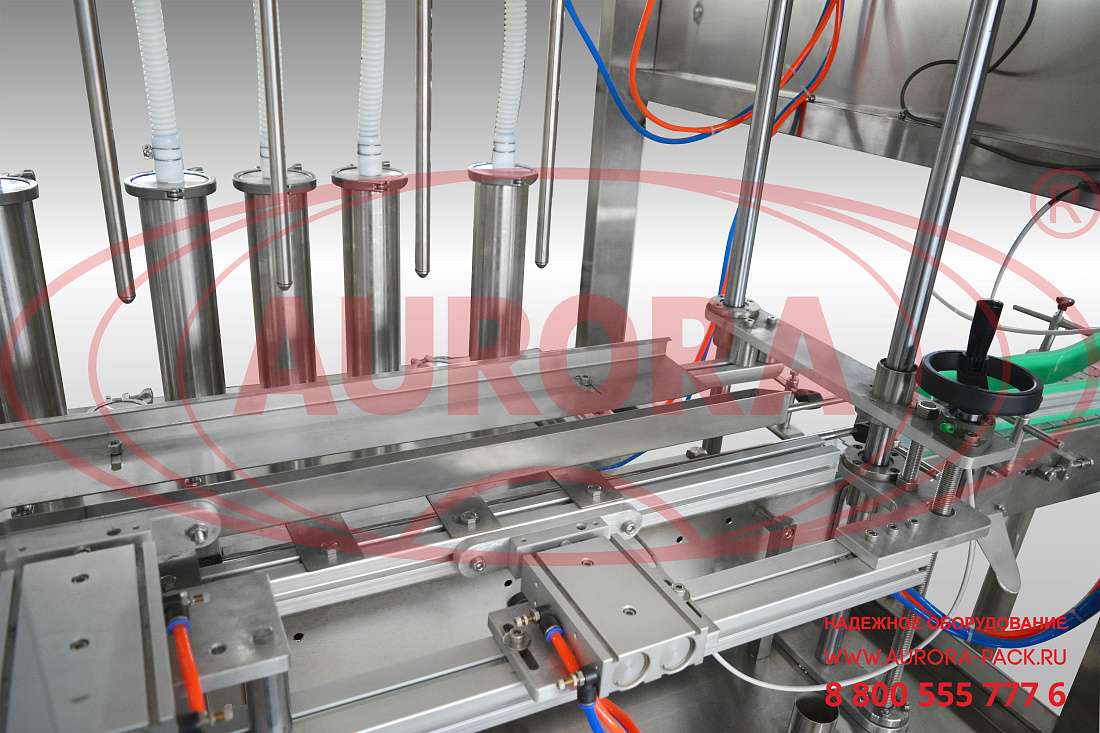

В изделии используется поршневой механизм дозирования. Штоки всех поршней крепятся к одной планке, что обеспечивает синхронную подачу продукта. Тара по транспортеру поступает в зону дозирования. Отсекатели фиксирую ее под соплами, специальный прижим зажимает горлышки флаконов, задвигается каплесборник, сопла опускаются, после чего начинается дозирование продукта в тару. В движение механизм дозирования приводится шаговым электродвигателем с винтовым подъемным механизмом. Такой же механизм используется для подъема и опускания сопел. По окончанию процесса розлива сопла, прижим и каплесборник возвращаются на исходную позицию, срабатывает выходной отсекатель, и флаконы возобновляют движение по транспортеру на следующий технологический участок. В зону розлива поступает следующая группа флаконов.

Основные элементы

• Корпус;
• Технологическая зона розлива;
• Емкость;
• Электросдвигатель сопел;
• Блок подготовки воздуха;

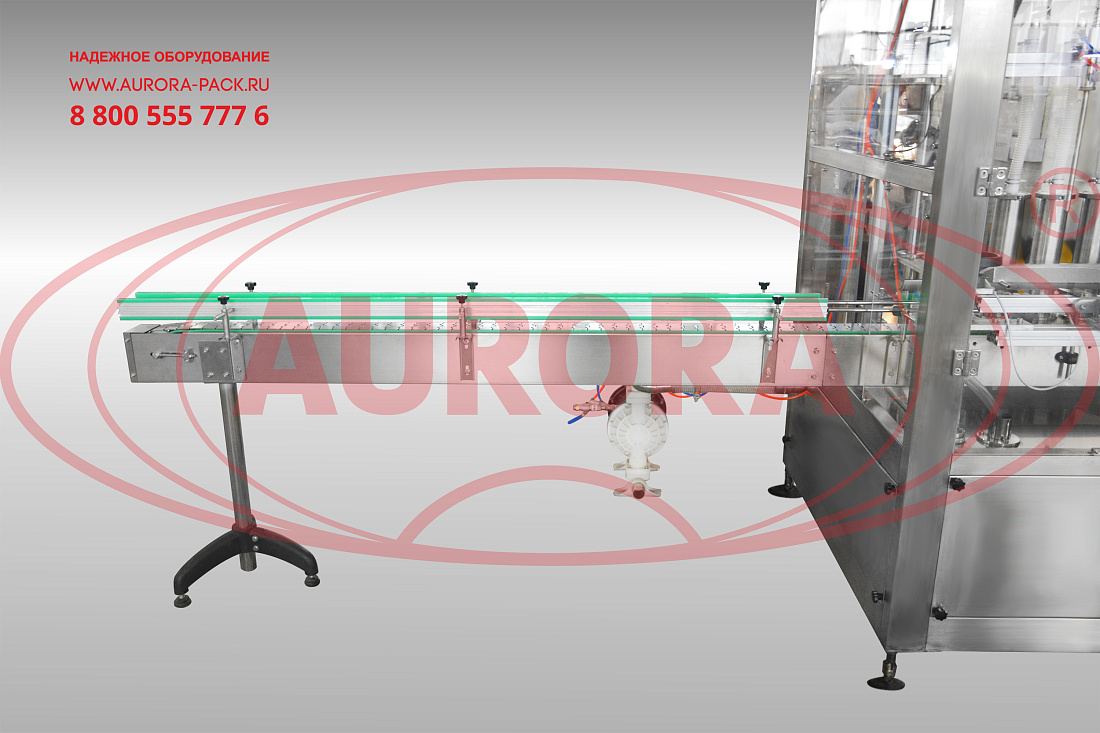

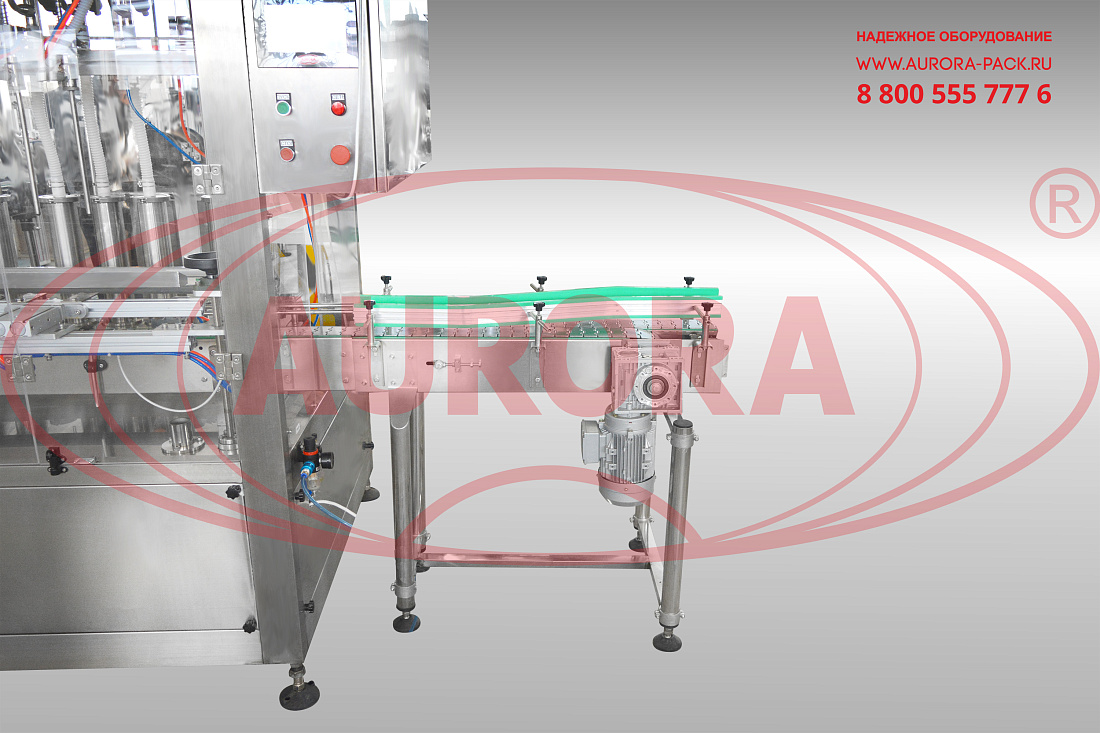

• Транспортер;
• Шкаф с электрокомпонентами;
• Панель управления.

Преимущества

• Производительность автомата развивается до 4000 шт. в час;
• Узел розлива адаптирован к работе с агрессивными химическими продуктами;
• Поршневой дозатор оснащен 8-ю соплами;
• Система сдвига сопел позволяет увеличить скорость работы в два раза;
• Ванна, установленная под соплами, предотвращает попадание остатков продукта на тару и элементы транспортера;
• Двухскоростной налив минимизирует вспенивание.

Универсальность

Дозатор может использоваться для розлива сельскохозяйственной химии в разноформатную тару в различном объеме — 250, 330, 500 и 1000 мл.

Удобство работы

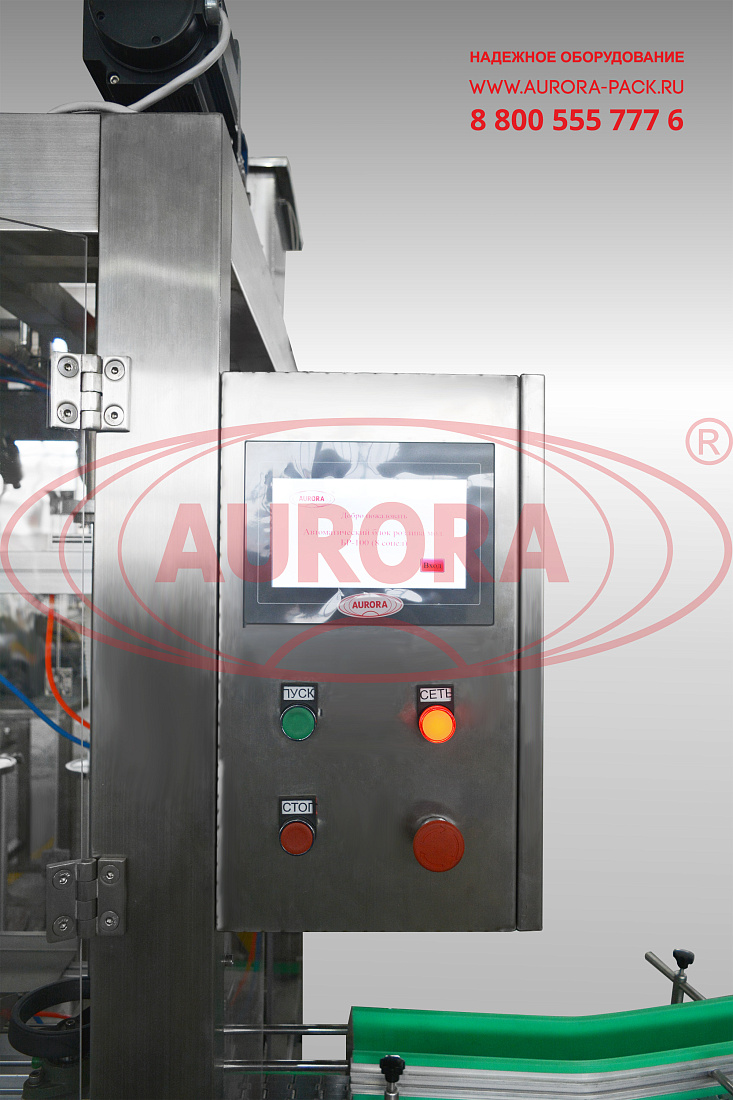

Настройка объема дозирования, чувствительности датчиков, скорости срабатывания отсекателей и других параметров осуществляется на панели управления с экраном touch screen. В режиме наладки оператор может проверить работоспособность отдельных узлов. Текущие данные о ходе процессов отображаются на экране в режиме реального времени.

Варианты исполнения

Дозатор выпускается в полном взрывозащищенном исполнении, позволяющем применять его для работы с легковоспламеняющимися и взрывоопасными продуктами. Кроме того, предусмотрена специальная модификация для фасовки густых продуктов.

Безопасность

Взрывозащищенное исполнение насоса подачи, наличие фторкаучуковых химостойких уплотнений обеспечивает безопасность работы машины при розливе едких и агрессивных веществ.
