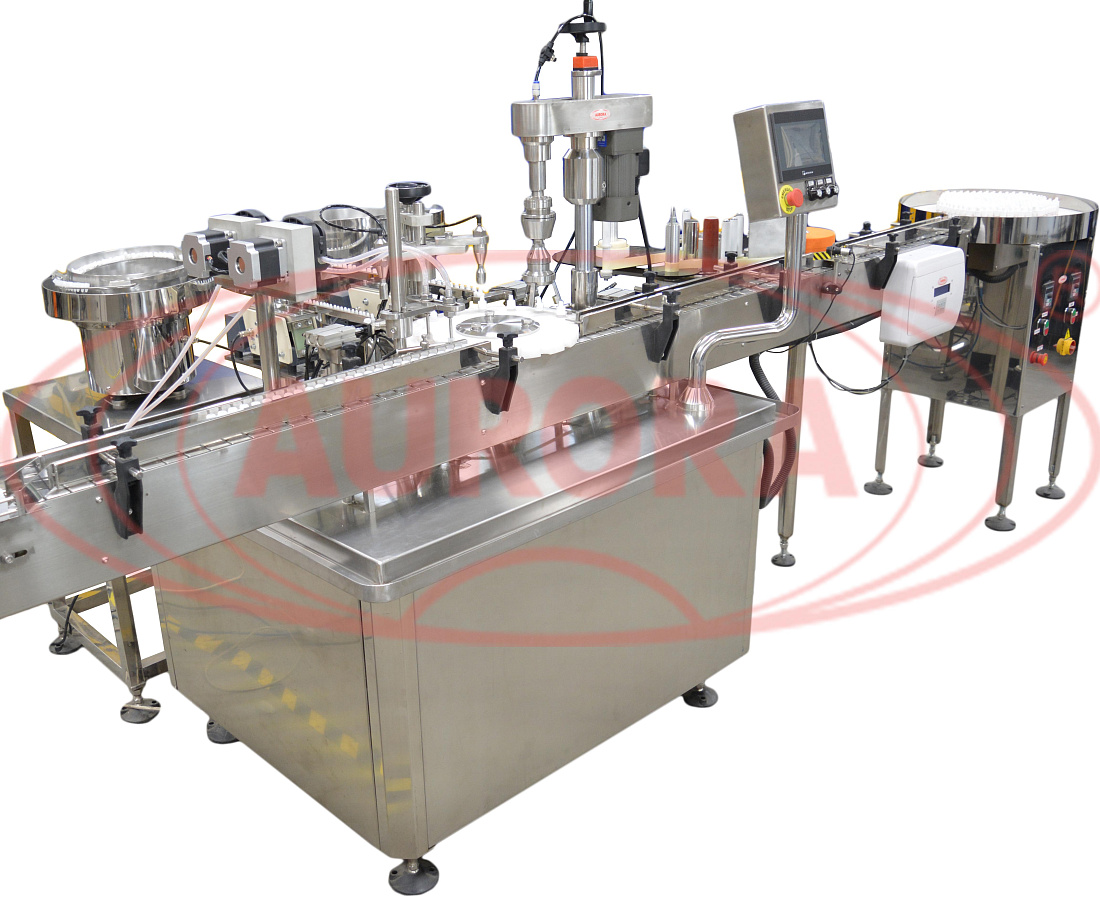

Автоматическая линия розлива фармацевтических и ветеринарных препаратов «Мастер»

Назначение и область применения

Линия розлива Мастер предназначена для фасовки (розлива, укупорки и этикетировки) фармацевтических и ветеринарных препаратов во флаконы. Изделие может применяться на фармацевтических производствах.

Датчик наличия флакона в зоне дозирования подает команду на включение/остановку моноблока при наличии/отсутствии флакона в зоне дозирования. Датчик наличия пробки подает команду на включение/остановку моноблока при наличии/отсутствии пробки перед операцией накидывания на флакон крышки.

Для ее изготовления применены материалы: нержавеющая сталь, капролон медицинский, трубки силиконовые медицинские, отвечает всем необходимым требованиям GMP.

Принцип работы

Тара из бункера поступает в ориентатор, который устанавливает ее в нужном положении – горлом вверх, и подает на транспортер. Флаконы начинают двигаться по транспортеру, затем делительный диск  перемещает их последовательно в позицию розлива под сопла дозатора, где и происходит розлив продукта.

При перемещении флакона к ориентатору пробок на него накидывается и забивается пробка, далее производится перемещение флакона к ориентатору крышек, где на него накидывается крышка-капельница. Далее при перемещении в позицию укупорочной головки производится укупорка наполненного продуктом флакона.

После чего тара освобождается и двигается далее по транспортеру на позицию этикетировки.

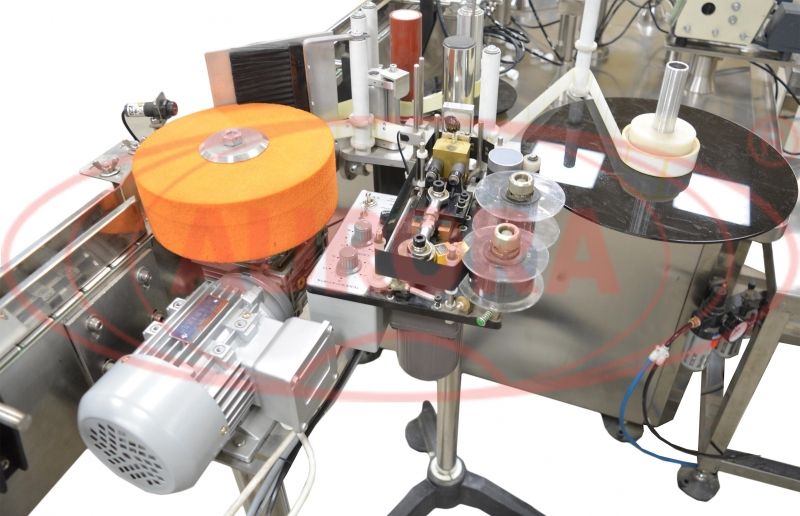

Отделение этикеток от носителя (подложки) происходит за счет перегиба подложки из силиконизированной бумаги вокруг адаптера установки. Подложку протягивает ведущий ролик, соединенный с валом шагового привода аппликатора.

Использованную подложку подматывает приемная ось. Подложка  закрепляется на ней с помощью устройства зацепления,  обеспечивающего быструю зарядку рулона и быстрый съем использованной подложки.

Основные элементы

1. Автоматический ориентатор ПЭТ тары
2. Моноблок розлива и укупорки «Мастер»
3. Ориентатор пробок с механизмом забивки
4. Ориентатор крышек с механизмом накидывания
5. Линия этикетировки и датеровки АЭ-5
6. Стол ТДМ-600

Преимущества

1. Данная линия строится на модульной архитектуре, являющейся основополагающей для всех выпускаемых линий розлива. Несомненным плюсом схемы линии является её гибкость, позволяющая при необходимости варьировать с включенными элементами. Например, отказаться от модуля этикетировки/датировки
2. Специальный механизм укупорочной головки позволяет качественно укупоривать флакон, при этом не деформирую даже самые мягкие крышки
3. Высокоточное дозирование

Удобство в работе

Оборудование имеет аварийную кнопку «стоп» и удобную панель управления.
