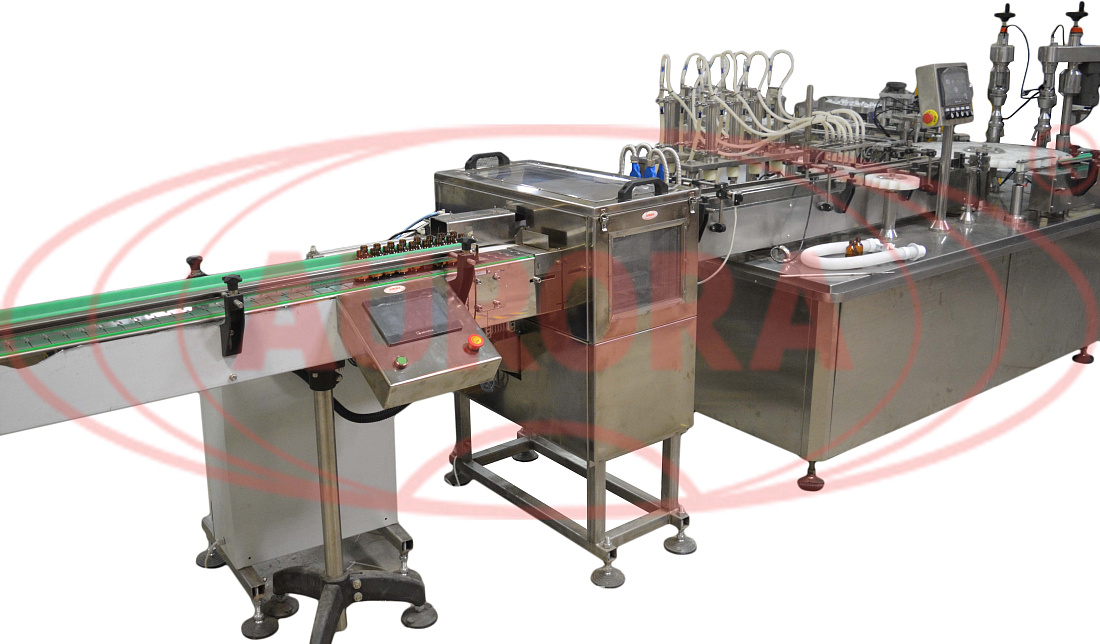

Линия мойки, розлива, укупорки и этикетировки спиртовых настоек "Мастер"

Описание
Характеристики
Видео
Документация
Комплектация

Важнейшей основой деятельности современных производителей лекарственных и косметических средств является выпуск продукта надлежащего качества с наименьшими затратами. Линия мойки, розлива, укупорки и этикетировки спиртовых настоек «Мастер» — оптимальная модель организации производства «под ключ», отличающаяся экономической эффективностью и отличной производительностью.

Применение нержавеющей стали в составе функциональных узлов линии обеспечивает долговечность и стойкость к неблагоприятным внешним факторам (температура, коррозия). Высокоточная дозирующая система сводит к минимуму количество отходов, а качественная укупорка позволяет получать герметично закрытую тару на выходе. С помощью универсального этикетировщика возможно нанесение этикеток различного формата.

Назначение и область применения

Линия мойки, розлива, укупорки и этикетировки спиртовых настоек «Мастер» предназначена для ополаскивания и сушки тары, дозированной подачи продукта во флаконы с последующей их укупоркой пластиковыми крышками и этикетированием. Линия отвечает всем необходимым требованиям GMP и GPP и может применяться в фармацевтическом и косметическом производстве.

Принцип работы

Перед началом работы линии тара устанавливается на накопительный стол, продукт помещается в емкость, в ориентаторы засыпаются пробки и крышки для укупорки. Оператор запускает линию, и флаконы по транспортеру поступают в технологическую зону мойки, где происходит их мойка изнутри и снаружи. Далее тара группами поступает под разливочные сопла, и производится дозирование продукта. Затем по делительному столу емкости поступают в зону укупорки, где во флакон забивается пробка, далее накидывается и закручивается крышка. Далее по транспортеру тара перемещается в зону этикетировки, где на нее наносится самоклеющаяся этикетка, а затем — на стол выдачи.

Состав линии:

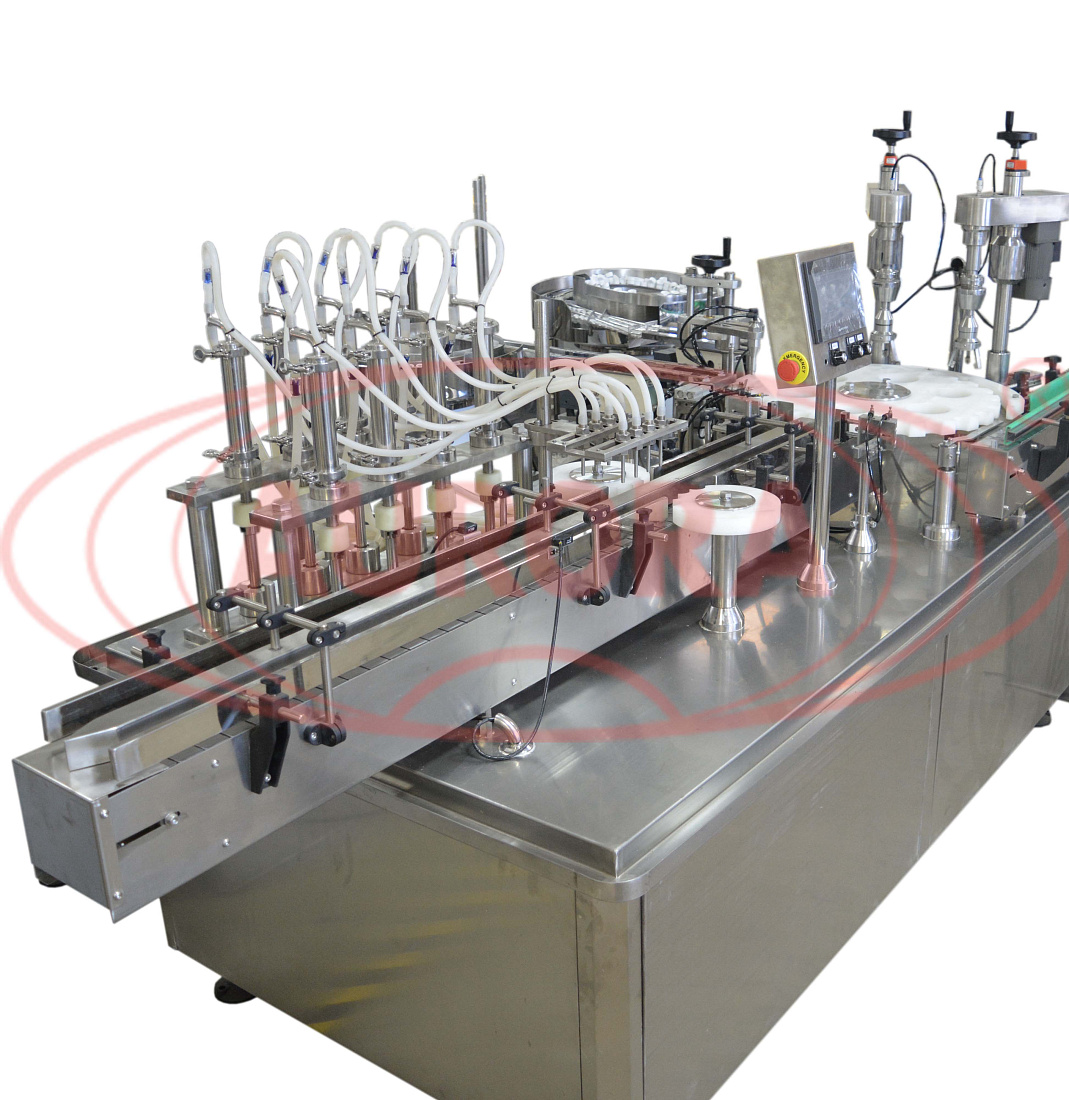

1. Моноблок «Мастер» с 8-ю поршневыми дозаторами, 5 000 фл/ч для антисептических средств

Перед работой моноблока в ориентаторы засыпаются пробки и крышки для укупорки. На панели управления нажимается «Старт» и флаконы по транспортеру поступают в технологическую зону розлива под сопла, производится дозирование продукта. Затем по делительному столу флаконы поступают в зону укупорки, где во флакон забивается пробка, далее накидывается и закручивается крышка. Далее по транспортеру флаконы поступают в зону этикетировки. Далее готовые флаконы перемещаются по транспортеру на стол выдачи.

Модуль розлива оснащен следующими датчиками:

1 — Датчики наличия флаконов, расположенный перед зоной дозирования. Если флаконы в наличии, то датчики дают команды насосам на розлив продукта.

2 — Датчики наличия флаконов, расположенные перед механизмом подачи пробок. Если флаконы находятся в технологической позиции поворотного стола, то датчики дают команду на работу мезанизма накидывания пробок.

3 — Датчики наличия пробки, расположенные перед мехнизмом подачи крышки. Если флаконы находятся в технологической позиции поворотного стола, то датчики дают команду на работу механизма подачи крышек и работу укупора.

В данный Модуль встроена система дозирования, которая позволяет регулировать каждое из сопел на определенный объем.

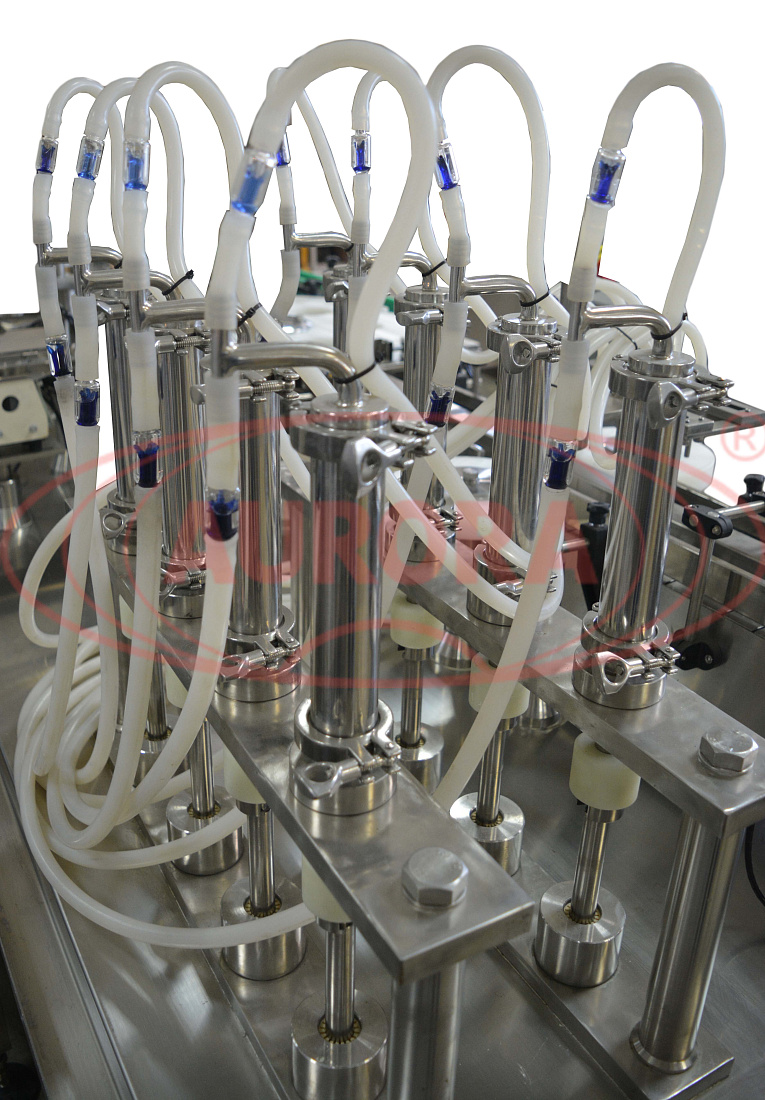

Дозатор состоит из 8 дозирующих поршневых насосов.

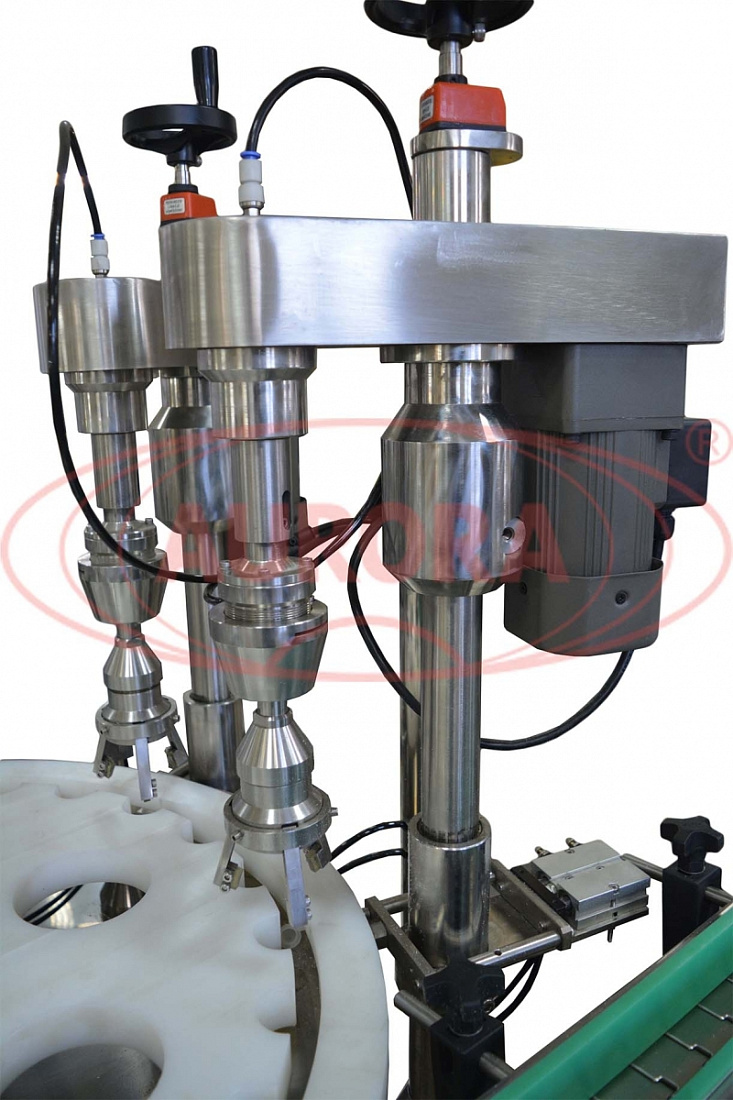

Укупор состоит из двух укупорочных механизмов и предназначен для укупорки пластиковых крышек.

2. Ориентатор пробок вибрационный ОП-2000

Предназначен для ориентирования пробок, подачи их в зону установки на флаконы.

3. Ориентатор крышек вибрационный ОК-2000

Предназначен для ориентирования пластиковых крышек, подачи их в зону установки на флаконы.

Механизмы подачи пробок и механизм накидывания крышек установлены на одной стойке и их вертикальное положение регулируется с одного колеса.

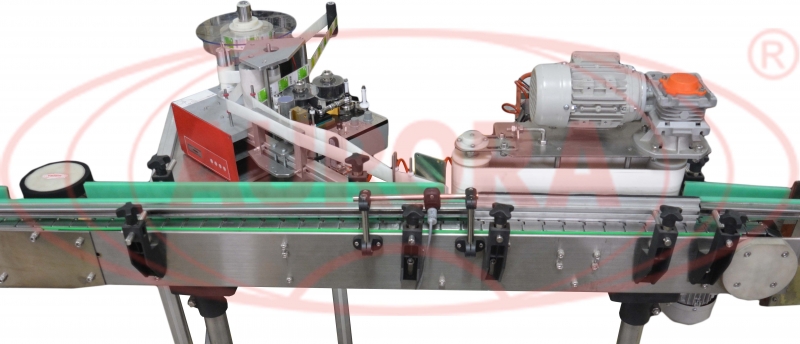

4. Автоматическая линия этикетировки и датировки АЭ-5

Предназначена для наклеивания этикеток на самоклеящейся основой на флаконы с последующей обкаткой и датеровкой. В состав данной линии входят: аппликатор этикеток AURO-500, датировщик, обкатчик, делитель флаконов, панель управления делителя и обкатчика.

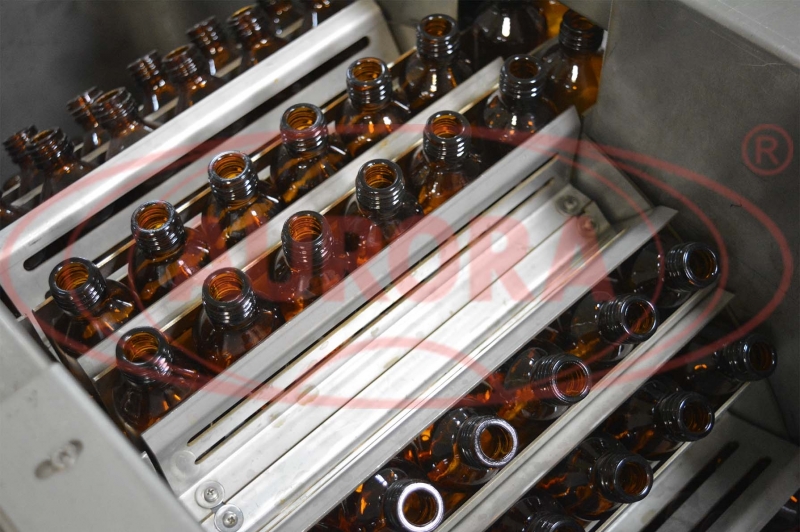

5. Автоматическая мойка линейного типа МО-3000Н

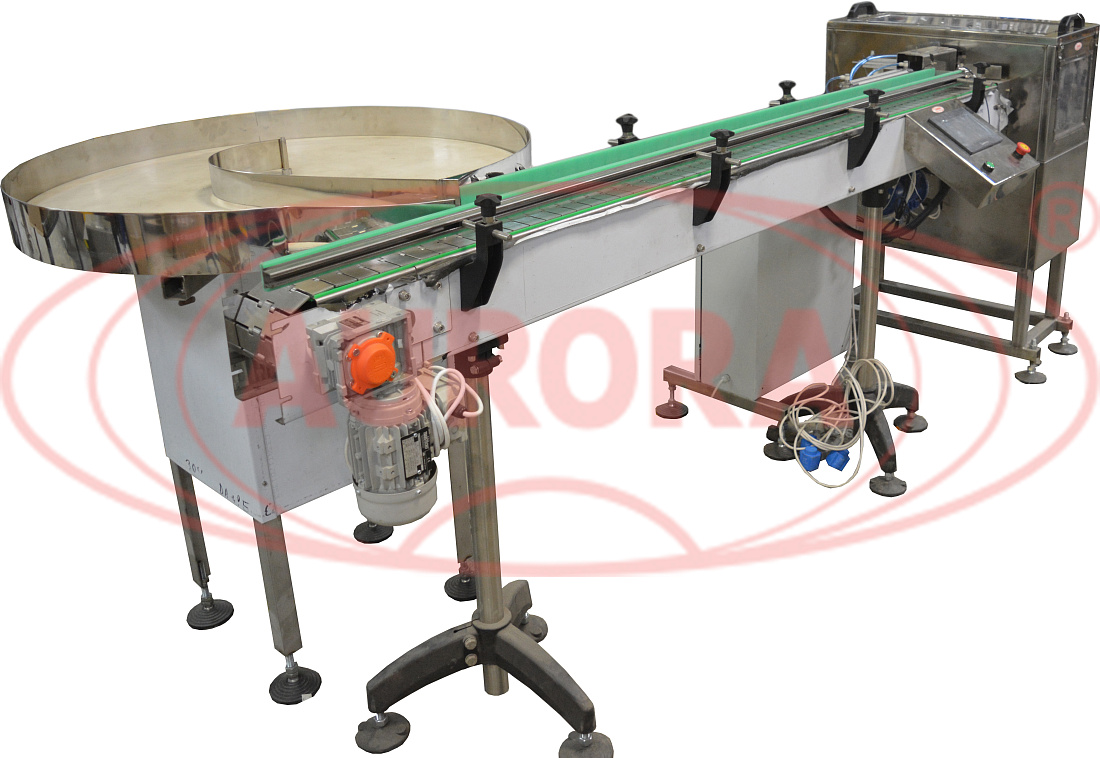

6. Стол дисковый ТДМ Плюс

Стол подачи и выдачи флаконов на транспортёр модуля представляет собой дисковый накопительный поворотный стол. Он способен работать с любым типоразмером тары.

7. Линейный транспортер

Предназначен для межоперационной транспортировки флаконов по всей технологической линии.

Преимущества

  •  В данный комплекс встроена система дозирования, которая позволяет регулировать каждое из сопел на определенный объем;
  •  Датчики наличия флаконов, расположенные перед зоной дозирования, определяют наличие флакона и дают команды насосам на розлив продукта;
  •  Автоматизация процессов накидывания пробок и подачи крышек, а также их ориентации существенно экономят время цикла;
  •  Этикетировочный модуль осуществляет ровное нанесение этикетки на самоклеящейся основой с последующей обкаткой и датеровкой;
  •  Линейный транспортер обеспечивает бережную межоперационную транспортировку тары по всей технологической линии, исключая ее повреждение.

Универсальность

Оборудование, входящее в состав линии, может быть перенастроено на работу с разными продуктами, типом тары и форматом колпачков.

Удобство работы

Высокотехнологичная система управления, которой оснащена данная линия, позволяет управлять работой всех узлов при помощи единого сенсорного дисплея.

Варианты исполнения

Данная машина проектируется и изготавливается на основе индивидуального проекта, предоставленного Заказчиком. Мы предлагаем различные варианты конфигурации и дополнительного оснащения, которые позволят наиболее эффективным образом интегрировать установку в существующее производство.

Безопасность

Высокие стандарты качества, реализуемые в производстве оборудования, позволяют нам выпускать линии розлива, соответствующие всем требованиям в области пожарной, экологической и технической безопасности.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Тип дозатора: Полуавтоматические поршневые дозаторы
Тип наклеиваемой этикетки: этикетка на холодном клею
Диапазон розлива: согласно требованиям Заказчика мл
Тип этикетировщика: Ручные механические этикетировщики
Тип линии розлива: Линии розлива спиртовой продукции
Тип колпачков: согласно образцу Заказчика
Метод укупорки: Забивка пробки с дальнейшей закруткой пробки с заданным моментом
Отрасль:
  • Фармацевтика
Количество ориентаторов: 2 шт
Скорость подачи этикетки: 40 м/мин
Минимальная длина этикетки: от 20 мм
Внешний диаметр рулона: 250 мм
Точность подачи этикетки: 0,50 % мм
Ширина этикетки: от 10 мм
Максимальная длина этикетки: Не ограничена
Диспенсер отделения этикетки: Фиксированный

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Линия мойки, розлива, укупорки и этикетировки спиртовых настоек "Мастер"

На видео показана работа линии мойки, розлива, укупорки и этикетировки спиртовых настоек "Мастер"
