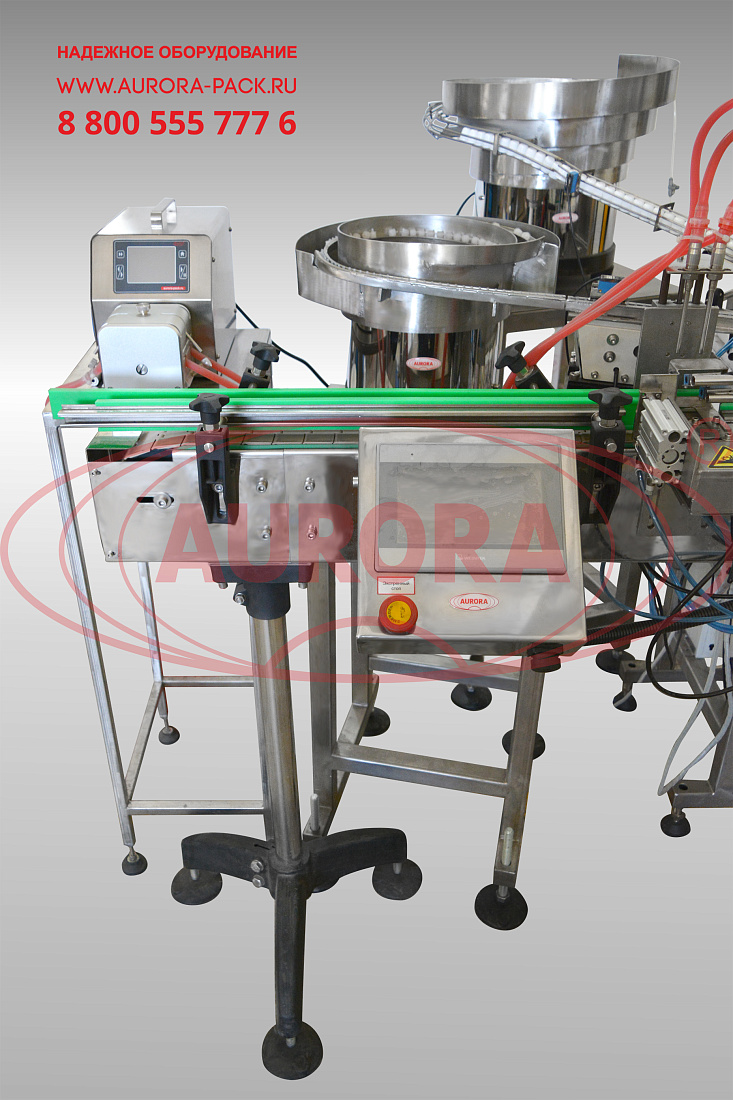

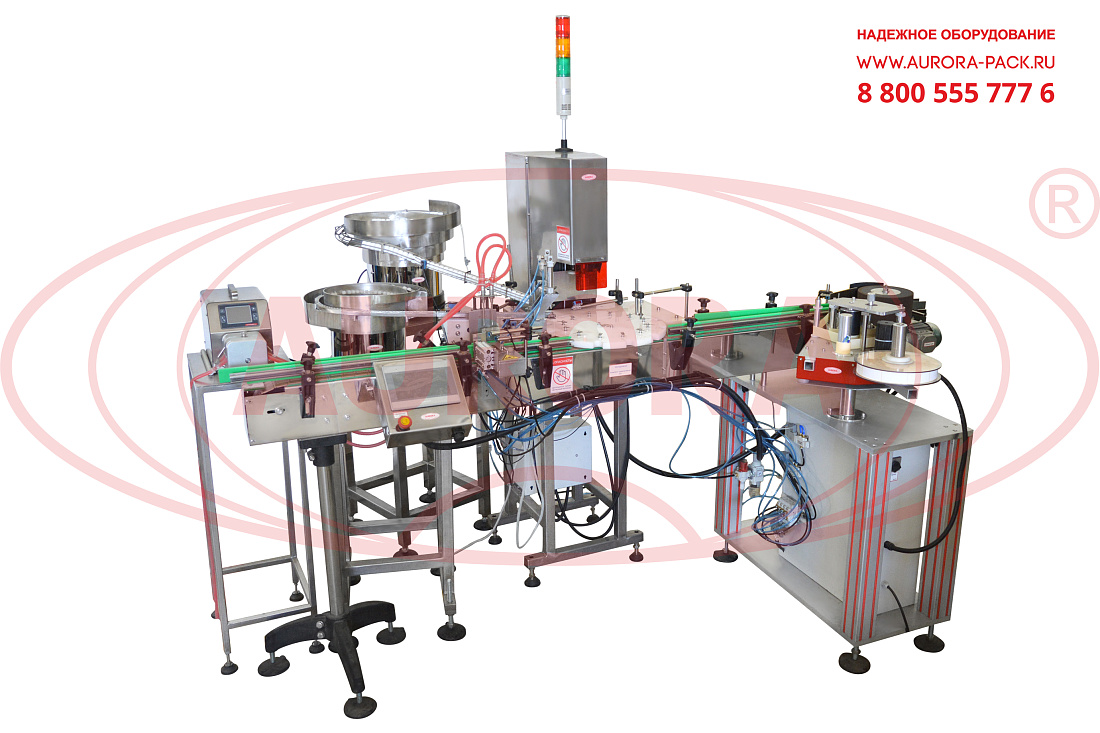

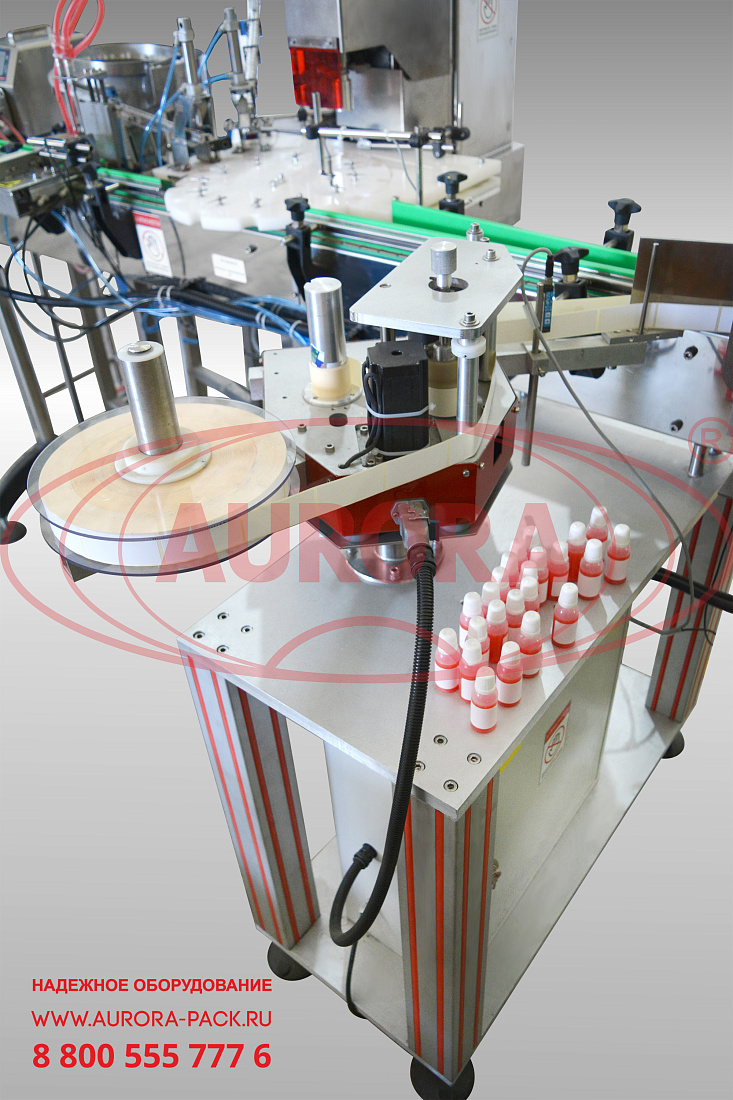

Линия розлива колеров для краски во флаконы объемом 20-100 мл, укупорки колпачками и этикетировки «Мастер»

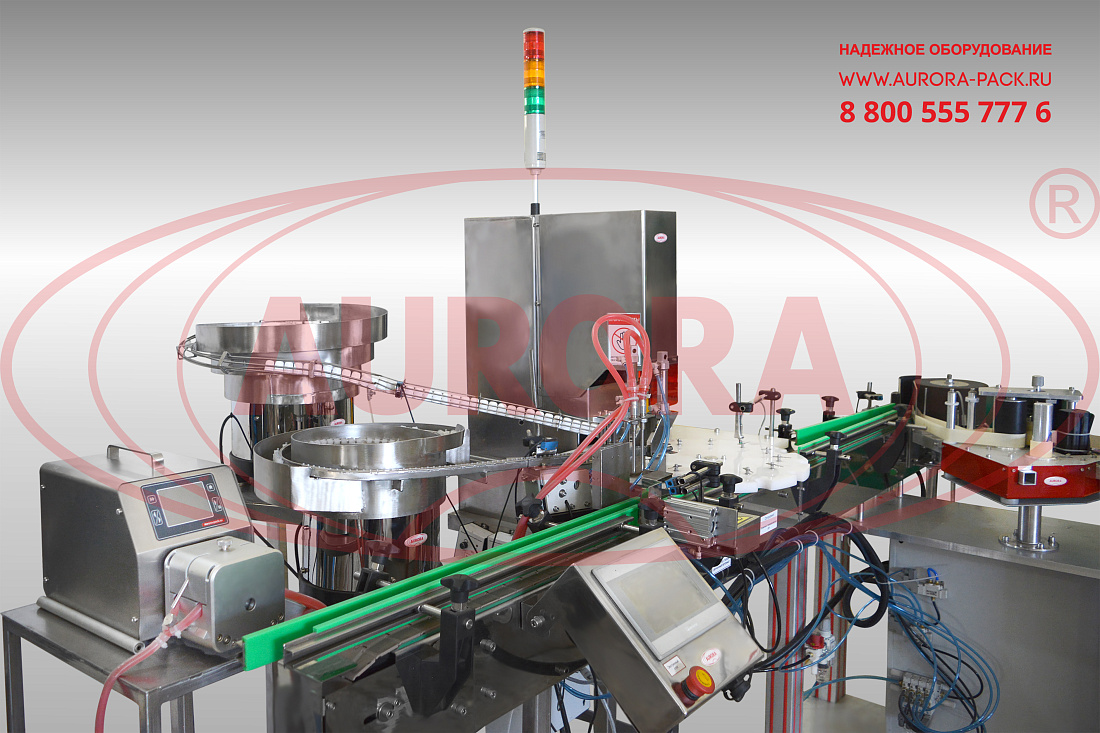

Модульная линия розлива колеровочных красок представлена компактной и высокоэффективной машиной с участками дозирования, укупорки и лейблинга. Установка оснащена инновационной системой «умного» розлива «AURORA SMART FILLING», которая позволяет достигать непревзойденной точности фасовки.

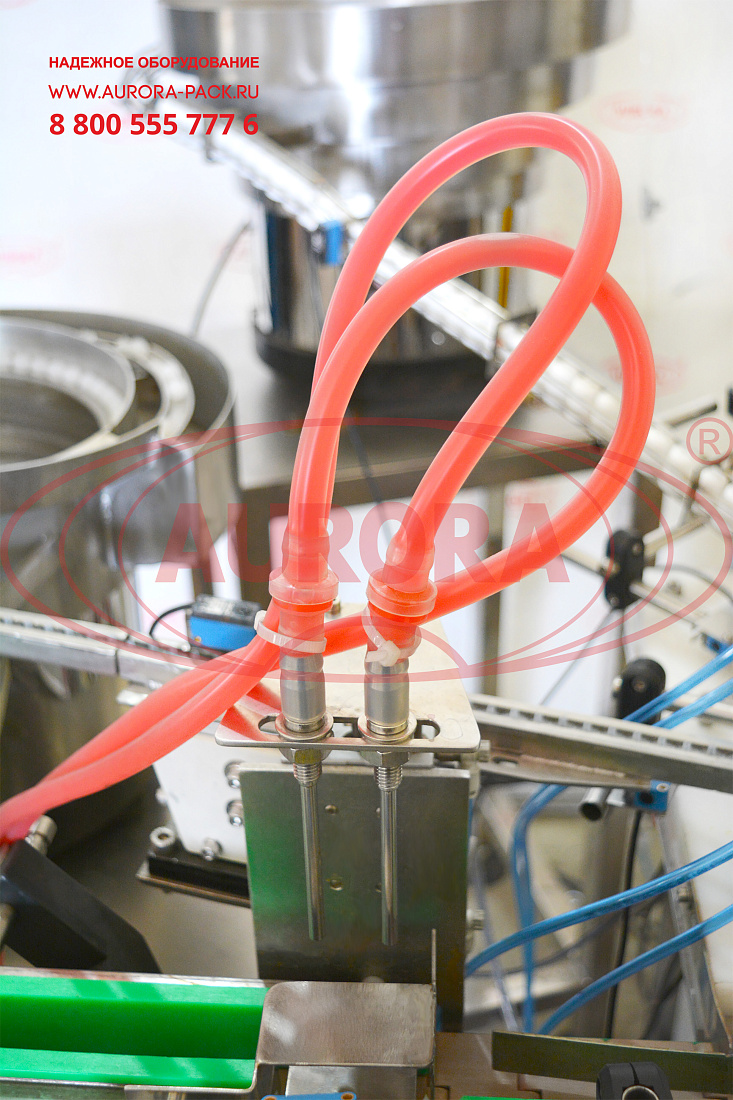

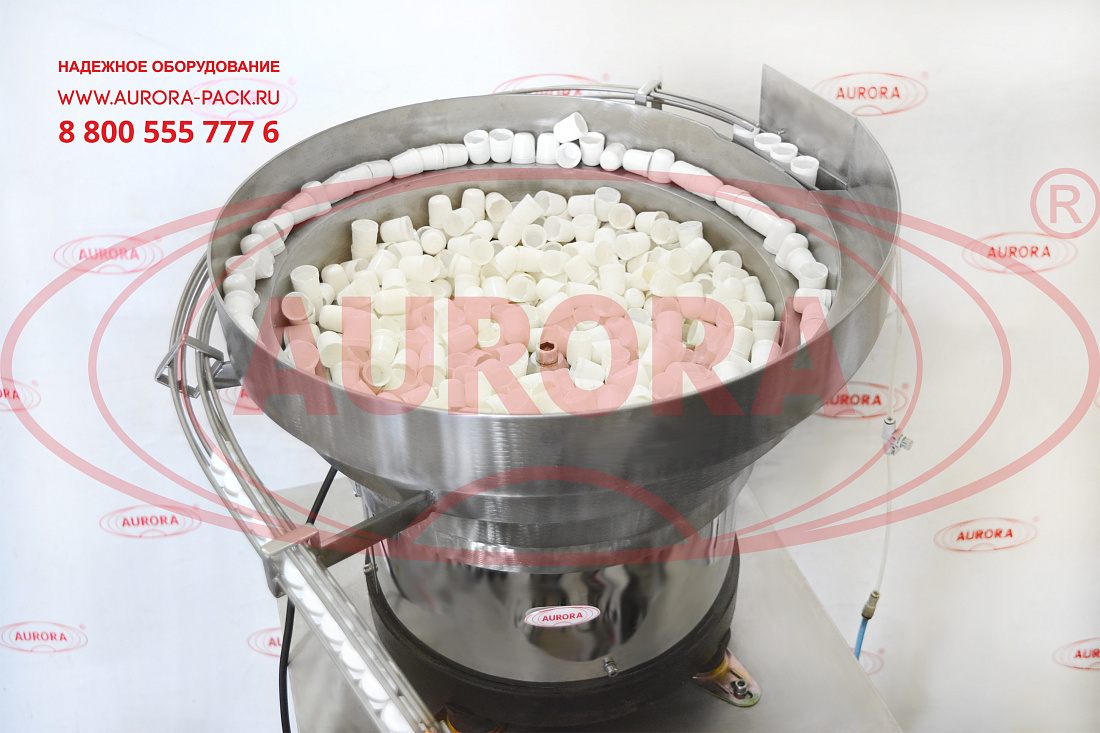

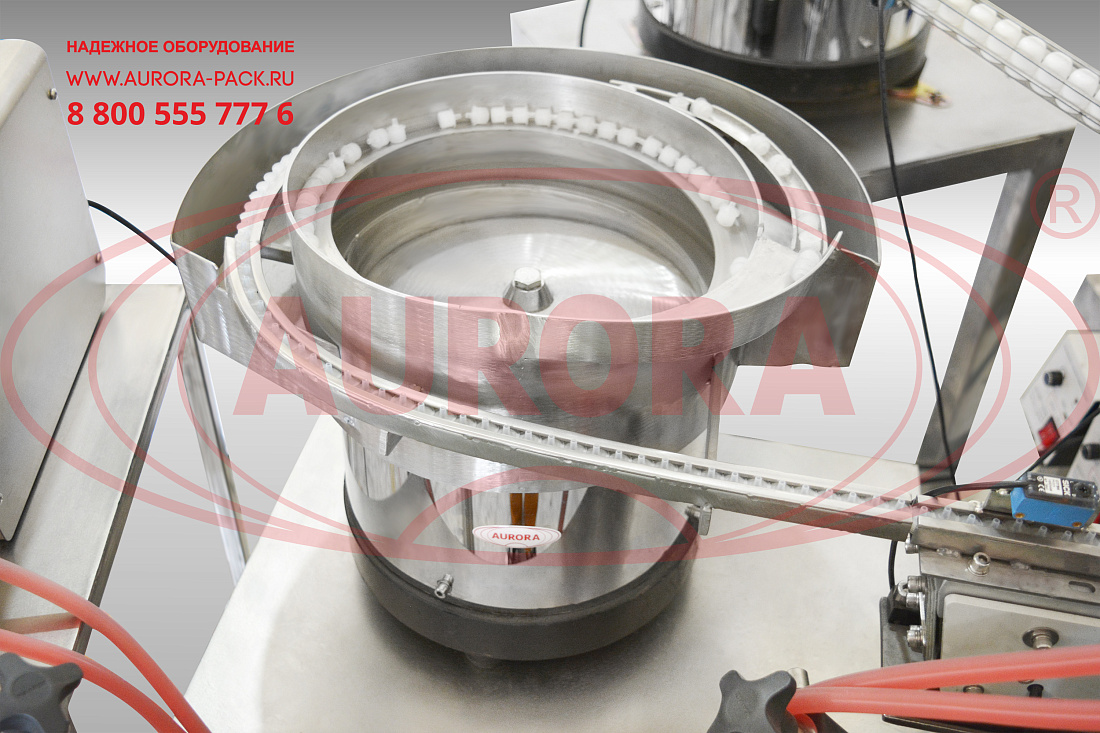

Розлив выполняется двухсопельным перистальтическим дозатором одновременно в два флакона. Укупорочный узел выполнен с делительным диском, который перемещает флаконы между узлами установки и закрутки пробок и колпачков. Для подачи укупорочных изделий предусмотрены два виброориентатора. На участке лейблинга на тару наносятся круговые самоклеящиеся этикетки.

Назначение и область применения

Оборудование предназначено для реализации технологического цикла процессов розлива продукции в потребительскую тару, двухэтапной укупорки (пробками с насадками и колпачками) и этикетирования лейблами на самоклеящейся основе. Линия применяется для розлива пигментных красителей, колеровочных средств, концентратов для тонирования и другой лакокрасочной продукции.

Принцип работы

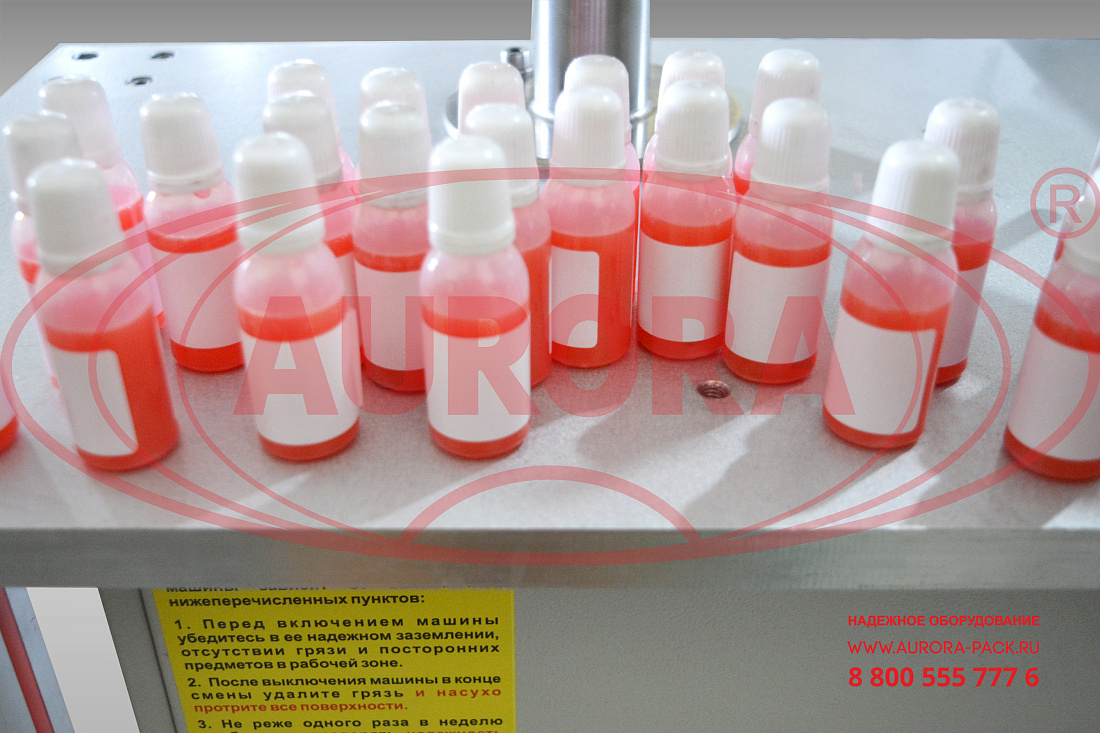

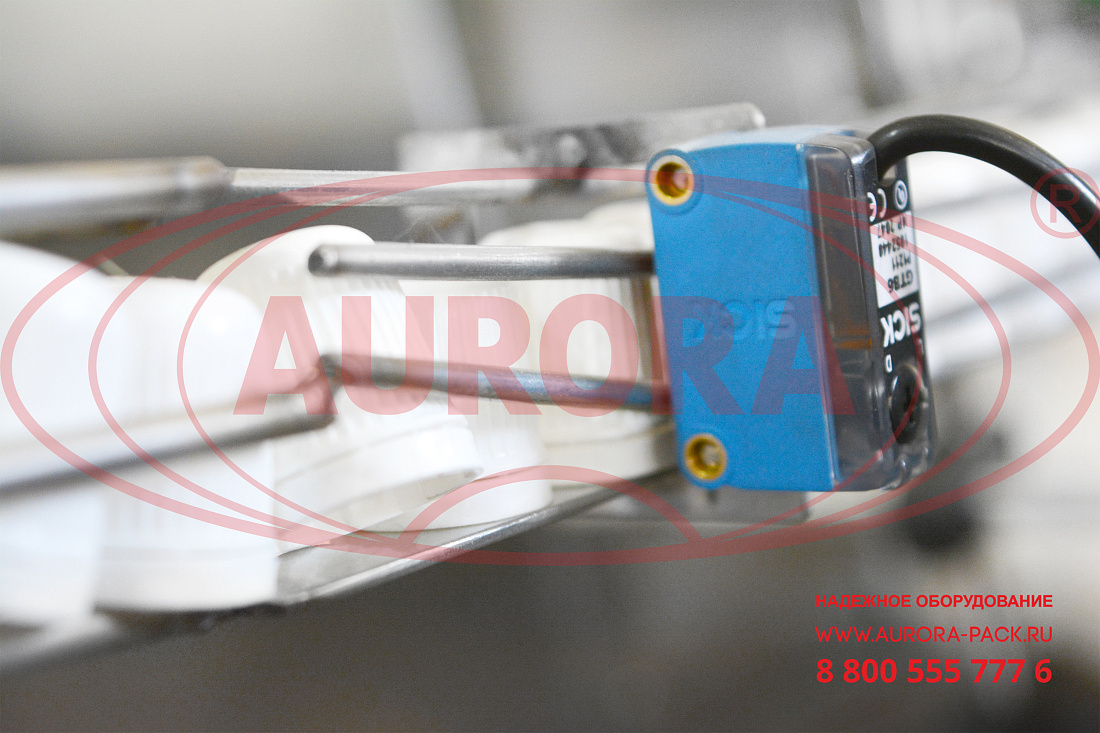

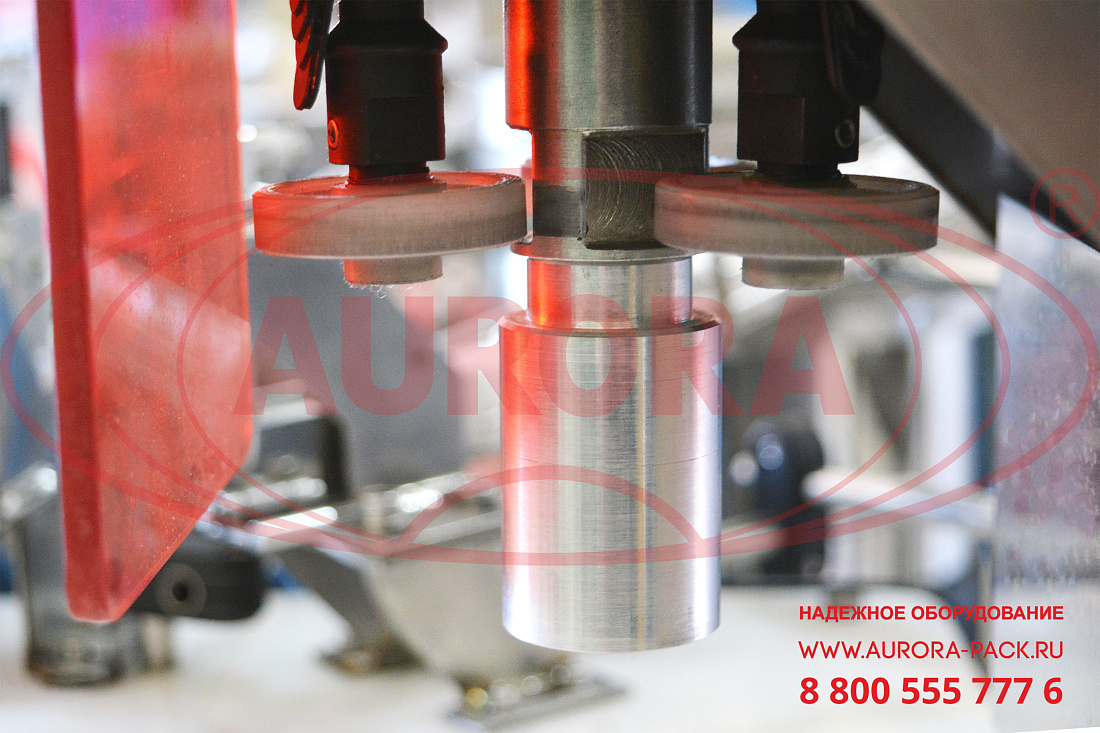

Флаконы по транспортёру поступают в зону розлива. Два первых флакона фиксируются отсекателями. Далее каплесборник задвигается, сопла опускаются, и тара наполняется продуктом. По окончанию цикла розлива сопла поднимаются, выдвигается каплесборник, выходной отсекатель высвобождает флаконы, после чего тара двигается далее по транспортёру на следующий технологический участок. Поворотный диск с индивидуальными пазами под каждую тару захватывает флаконы, перемещая их с транспортера к участкам укупорочного модуля. Двигаясь по поворотной звезде, флакон проходит станции установки и забивки пробки, затем — установки и закрутки внешнего колпачка. После укупорки флаконы возвращаются на основной транспортер и перемещаются в зону этикетировки. Датчик фиксирует появление тары, и аппликатор выдает одну этикетку, которая захватывается передвигающимся флаконом. Затем тара проходит зону обкатки, и полотно этикетки равномерно распределяется по поверхности флакона.

Основные элементы

• Перистальтический насос-дозатор МДП-200 Плюс;
• Автоматический укупор МЗ-400Е2М;
• Автоматический ориентатор пробок ОП-2000;
• Автоматический ориентатор колпачков ОК-2000;
• Линия этикетировки АЭ-5;
• Шкаф с электро и пневмокомпонентами;
• Светосигнальная колонна;
• Панель управления.

Преимущества

• Высокоточное дозирование колеров без пульсации и разбрызгивания;
• Ориентирование пробок и крышек для подачи в правильном положении;
• Деликатная укупорка флаконов в два этапа (забивка + закрутка);
• Ровное нанесение круговых или секторных лейблов;
• Компактная модульная архитектура.

Универсальность

Привод перистальтического насоса может использоваться с различными головками. В зависимости от используемой трубки и головки привод может обеспечить расход в диапазоне 17 - 4000 мл/мин, при этом дозируемый объем может изменяться в диапазоне от 0,5 до 9999 мл.

Удобство работы

Система управления, выполненная на базе современного промышленного контроллера, обеспечивает простоту настройки и контроля, а также сохранение выбранных параметров при отключении от сети.

Варианты исполнения

Линия может быть изготовлена с накопительными столами подачи и выгрузки тары, устройством для проставления даты на этикетке и другими дополнительными узлами, которые позволять выполнять еще больше рабочих процессов.

Безопасность

Линия изготовлена из качественных и экологичных материалов. Модель оборудована опцией «Аварийный стоп», благодаря которой оператор может выполнить экстренную остановку при возникновении нештатной ситуации и избежать поломки оборудования и порчи продукции.
