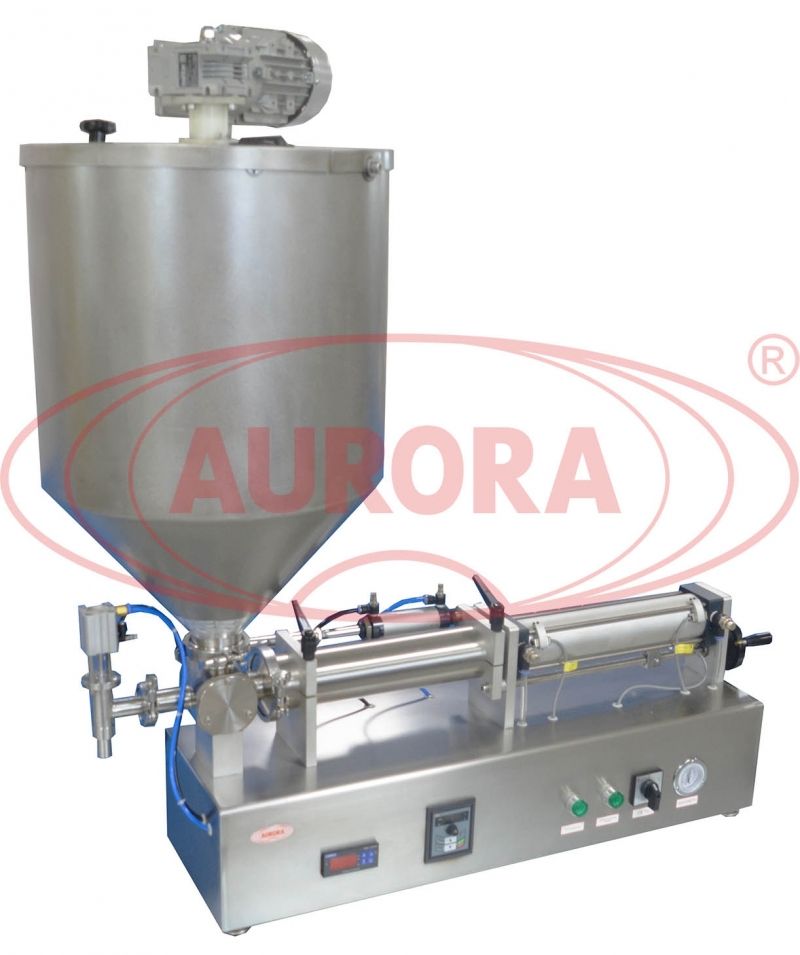

Полуавтоматический дозатор с рубашкой подогрева и мешалкой МД-500М1

Описание
Характеристики
Видео
Документация

МД-500М1 с рубашкой подогрева и мешалкой — широкофункциональное дозирующее оборудование, которое представляет собой доработанную модификацию полуавтоматического поршневого дозатора серии МД. Классические модели данных дозаторов включают лишь один тип вспомогательного устройства — только установку перемешивания или рубашку подогрева, а также могут быть оснащены приемной емкостью и опцией забора продукта.

Данный дозатор совмещает комплекс  функций — подогрева и перемешивания, которые являются неотъемлемыми при розливе ряда пищевых продуктов и косметических средств. Навесное перемешивающее устройство подбирается в зависимости от объема емкости. Мы изготавливаем мешалки модели УП-200М для емкостей диаметром 410 мм и 550 мм.  Машина отличается простотой конструкции и управления, при этом демонстрирует точность дозирования продукта в соответствии со степенью вязкости продукта. Оборудование выполнено в полном соответствии с требованиям стандарта GMP. Корпус выполнен из нержавеющей стали марки 316L, характеризующейся повышенной прочностью, устойчивостью к коррозии и простотой очистки.

Назначение и область применения

Полуавтомат розлива модели МД-500М1 предназначен для размешивания и дозированной подачи подогретого жидкого и пастообразного продукта. Установка востребована предприятиями, выпускающими продукцию химического и пищевого назначения.

Принцип работы

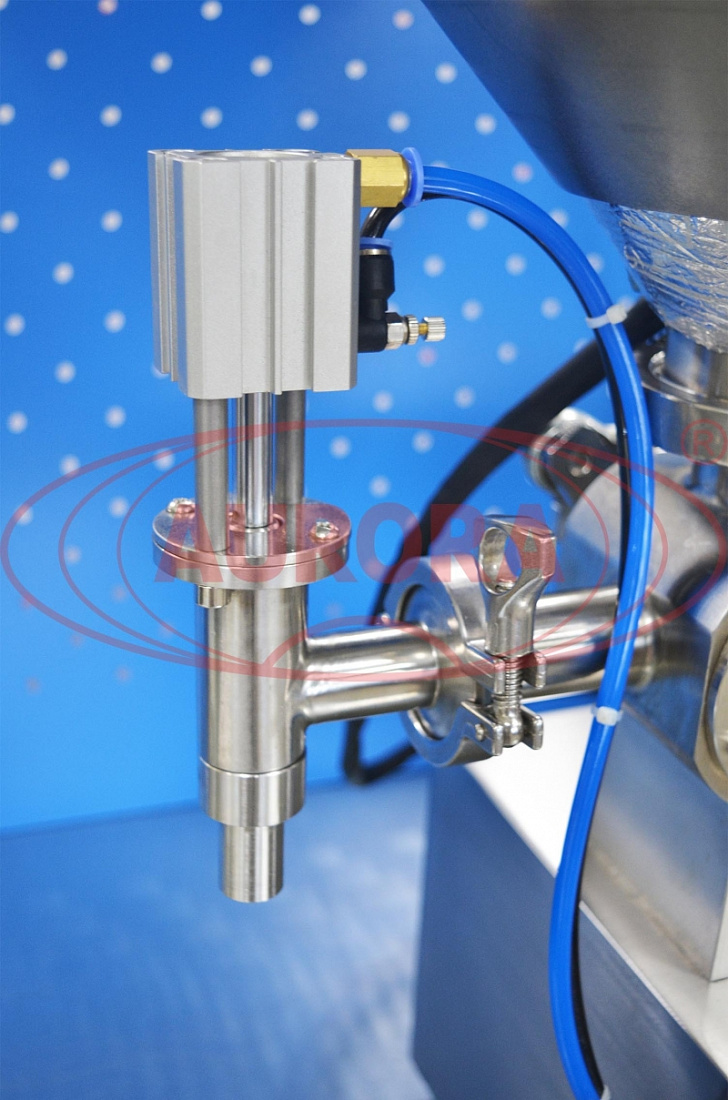

Продукт (подогретый и или перемешанный) в необходимом объеме набирается из бункера в поршень-цилиндр. Забор продукта осуществляется за счет воздействия отрицательного давления в цилиндре, которое создается за счет хода штока, приводимого в движение пневмоцилиндром. После забора продукта поршень создает избыточное давление, и продукт из цилиндра направляется к дозирующему соплу. В самом дозирующем сопле установлен клапан, также приводимый в движение пневмоцилиндром и служащий для предотвращения самопроизвольного вытекания продукта.

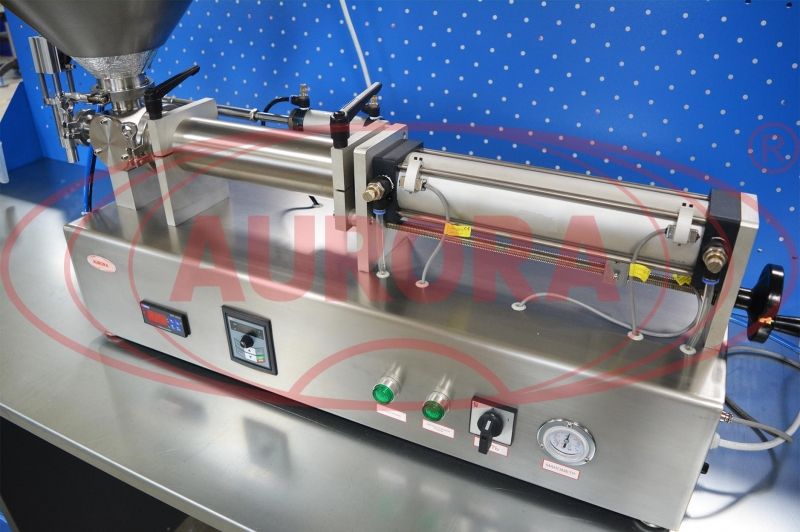

Основные элементы

  •  корпус;
  •  маховик — регулятор дозы;
  •  манометр;
  •  переключатель Вкл/Выкл;
  •  кнопка включения автоматического режима;
  •  кнопка включения ручного режима;
  •  дозирующее сопло;
  •  корпус трёхходового клапана;
  •  бункер с подогревом;
  •  регулятор скорости всасывания;
  •  регулятор скорости дозирования;
  •  панель управления подогревом;
  •  панель управления мешалкой;
  •  мотор-редуктор мешалки.

Преимущества

  •  Возможность нагревания продукта температурой до 100 градусов;
  •  Встроенное перемешивающее устройство;
  •  Вместительная емкость позволяет помещать до 50 л продукта.

Универсальность

Возможность регулировки скорости и объема дозирования и вспенивания позволяет применять данную установку для розлива разных продуктов.

Удобство работы

Управление работой оборудования осуществляется при помощи цифровой панели, рычагов и кнопок. Для обеспечения максимального удобства работы в комплект поставки входит ножная педаль.

Варианты исполнения

Данная установка может быть выполнена в различных модификациях. В зависимости от требуемой скорости, объема и точности дозирования мы предлагаем исполнение поворотного клапана и дозирующих сопел в других размерах.

Безопасность

Оборудование отвечает всем требованиям в области экологической, пожарной и технической безопасности. Во избежании возникновения травмоопасных ситуаций все элементы управления вынесены за пределы рабочей зоны.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Тип дозатора: Полуавтоматические поршневые дозаторы
Диапазон розлива: 100-1000 мл
Мощность: 2,5 кВт
Вес: 57 кг
Напряжение: 220
Рабочее давление: 0,4 - 0,6 МПа
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
Высота: 1120 мм
Объем емкости: 50 л
Длина: 1110 мм
Ширина: 440 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Полуавтоматический дозатор МД-500М1 с мешалкой и рубашкой подогрева

На видео показан принцип работы полуавтоматического дозатора МД-500М1 со встроенным перемешивающим устройством (мешалкой), рубашкой подогрева и емкостью на 50 литров

Дозирование жидкого продукта на дозаторе МД-500М1

Представлена модификация поршневого дозатора МД-500М1. Перемешивающее устройство оснащено скребком для лучшего очищения стенок емкости от продукта
