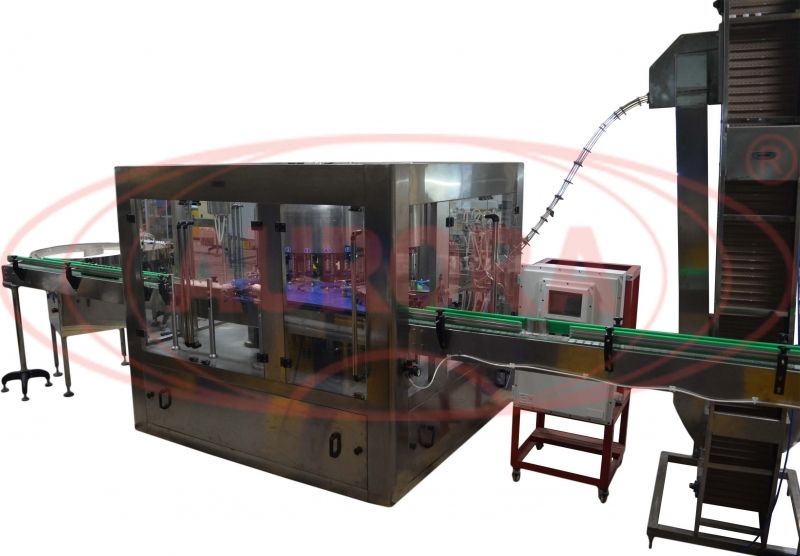

Комплексная линия розлива и укупорки спирта во взрывозащищенном исполнении "Мастер" МЗ-400ЕД

Описание
Характеристики
Видео
Комплектация

Данная линия строится на модульной архитектуре, являющейся основополагающей для всех выпускаемых линий розлива. Несомненным плюсом схемы линии является её гибкость, позволяющая при необходимости варьировать с включенными элементами. Например, отказаться от модуля этикетировки/датировки.

Оборудование предназначено для дозированной подачи продукта во флаконы с последующей их укупоркой и этикетированием. Может использоваться на фармацевтическом, пищевом, химическом, парфюмерном, косметическом производствах, отвечает всем необходимым требованиям GMP. Материалы изготовления линии — нержавеющая сталь, AISI304, AISI316L, капролон медицинский, трубки силиконовые медицинские. Оборудование изготовлено во взрывозащищенном исполнении и имеет класс Ex S.

Моноблок изготовлен во взрывозащищенном исполнении: используются специальные инертные материалы, не накапливающие статическое электричество; панель управления и электрика вынесены за пределы машины. Таким образом, оборудование защищено от воспламенения и взрыва.

Назначение и область применения

Комплексная линия розлива и укупорки спирта во взрывозащищенном исполнении «Мастер» МЗ-400ЕД предназначена для реализации процессов дозирования продукта в тару, с последующей укупоркой с заданным моментом и этикетировкой. Установка широко востребована фармацевтическими, пищевыми, косметическими и химическими компаниями для производства широкого диапазона продуктов.

Принцип работы

На стол подачи устанавливаются флаконы, в ориентатор крышек моноблока засыпаются крышки для укупорки, в емкость для продукта заливается продукт. Включается этикетировочная линия, моноблок и столы ТДМ. На пульте управления моноблока при заводских настройках модуля нажимается клавиша «Старт», и флаконы поступают на транспортер моноблока.

Первый этап — розлив продукта во флаконы. Блок розлива представляет собой вакуумный дозатор с 24 соплами и емкостью на 200 литров. В механизме розлива каждая тара попадает на отдельную площадку, которая прижимает тару к патрону. При сжатии в патроне открывается клапан, через который продукт разливается в тару. Перед выходом из механизма розлива площадка с тарой опускаются и клапан в патроне закрывается. В это время формируется уровень наполнения. Сопла, установленные в патроне, откачивают излишки продукта.

Блок укупорки представляет собой барабан с 8 укупорочными головками. После розлива тара через промежуточный барабан направляется к механизму укупорки. Перед механизмом укупорки уставлен датчик, который определяет наличие тары и дает команду на выдачу крышки. Датчик тары работает в паре с датчиком производительности, расположенным в нижней части моноблока.

Во время работы модуль ориентации обеспечивает беспрерывную подачу крышек к механизму укупорки. Крышки проходят через желоб, на котором установлен датчик. Если желоб переполнен и напротив датчика задерживается крышка, то лента ориентатора останавливается. Также на ориентаторе установлены сопла со сжатым воздухом. Сопло, установленное в месте выдачи крышки, включается вместе с поршнем, фиксирующим крышку. За работу сопел и поршня отвечают два электромагнитных клапана, установленные за обшивкой, в нижней части моноблока. В механизме укупорки на тару опускается патрон с крышкой, и производится укупорка. Для регулировки усилия укупорки используются магнитные муфты.

После этого флаконы перемещаются на линию этикетировки, где производится наклейка этикетки и обкатка флакона.

После всех операций на выход поступает готовая наполненная и укупоренная тара с этикеткой.

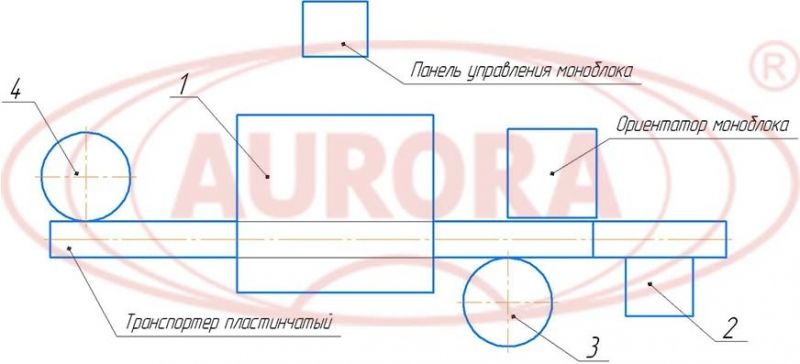

Основные элементы

Линия включает в себя следующие составные части:

1. Моноблок розлива и укупорки «Мастер» МЗ-400ЕД.

Данный моноблок предназначен для дозирования продукта во флаконы и их последующей укупорки. Оборудование может применяться в фармацевтическом, пищевом и химическом производствах, отвечает всем необходимым требованиям GMP. Моноблок изготовлен во взрывозащищенном исполнении: используются специальные инертные материалы, не накапливающие статическое электричество; панель управления и электрика вынесены за пределы машины. Таким образом, оборудование защищено от воспламенения и взрыва.

Основные элементы моноблока:

1) Блок розлива.

Представляет собой вакуумный дозатор с 24 соплами и емкостью на 200 литров.

В механизме розлива каждая тара попадает на отдельную площадку, которая прижимает тару к патрону. При сжатии в патроне открывается клапан, через который продукт разливается в тару. Перед выходом из механизма розлива площадка с тарой опускаются и клапан в патроне закрывается. В это время формируется уровень наполнения. Сопла, установленные в патроне, откачивают излишки продукта.

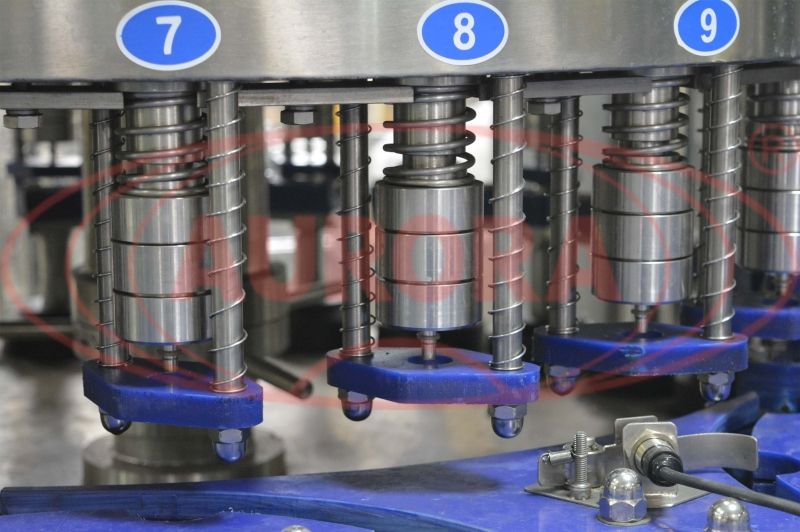

2) Блок укупорки.

Представляет собой барабан с 8 укупорочными головками.

После розлива тара, через промежуточный барабан, направляется к механизму укупорки. Перед механизмом укупорки уставлен датчик, который определяет наличие тары и дает команду на выдачу крышки. Датчик тары работает в паре с датчиком производительности, расположенным в нижней части моноблока. Модуль ориентации выдает крышку. На крышку опускается патрон укупорки и захватывает её. Подача крышки синхронизирована с подачей тары.

В механизме укупорки на тару опускается патрон с крышкой, и производится укупорка. Для регулировки усилия укупорки используются магнитные муфты.
После укупорки, через промежуточный барабан, тара попадает на линию, на следующий этап.

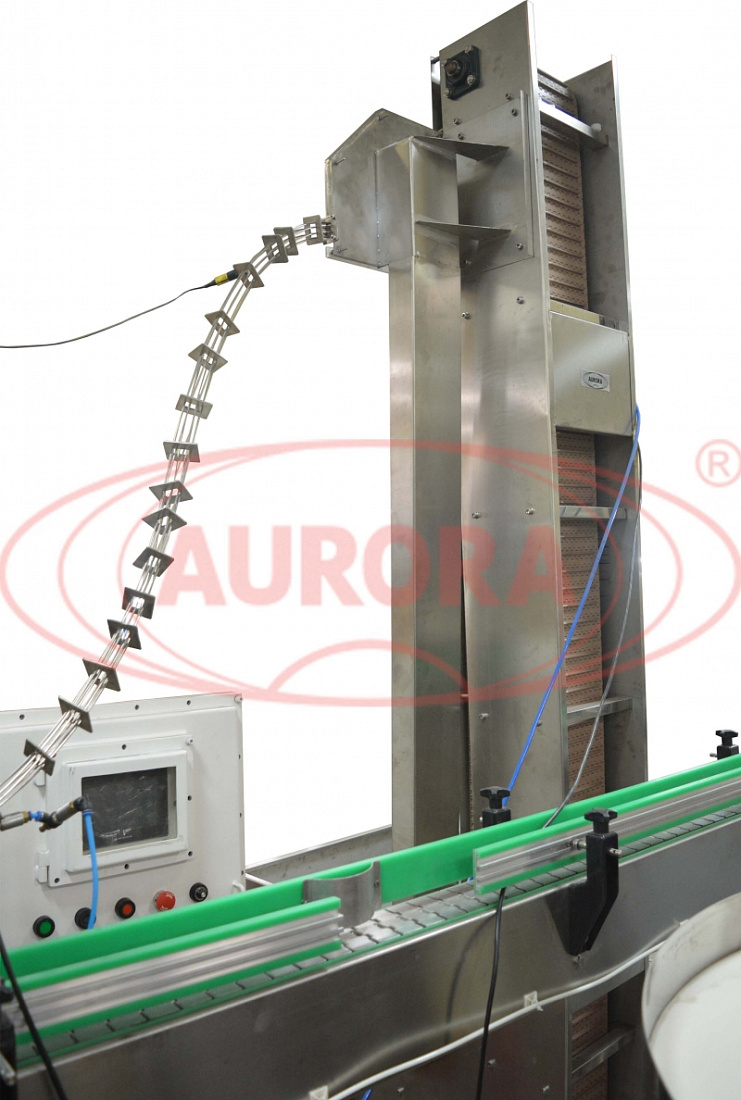

3) Ориентатор элеваторного типа.

Во время работы модуль ориентации обеспечивает беспрерывную подачу крышек к механизму укупорки. Крышки проходят через желоб, на котором установлен датчик. Если желоб переполнен и напротив датчика задерживается крышка, то лента ориентатора останавливается. Также на ориентаторе установлены сопла со сжатым воздухом. Сопло, установленное в месте выдачи крышки, включается вместе с поршнем, фиксирующим крышку. За работу сопел и поршня отвечают два электромагнитных клапана, установленные за обшивкой, в нижней части моноблока.

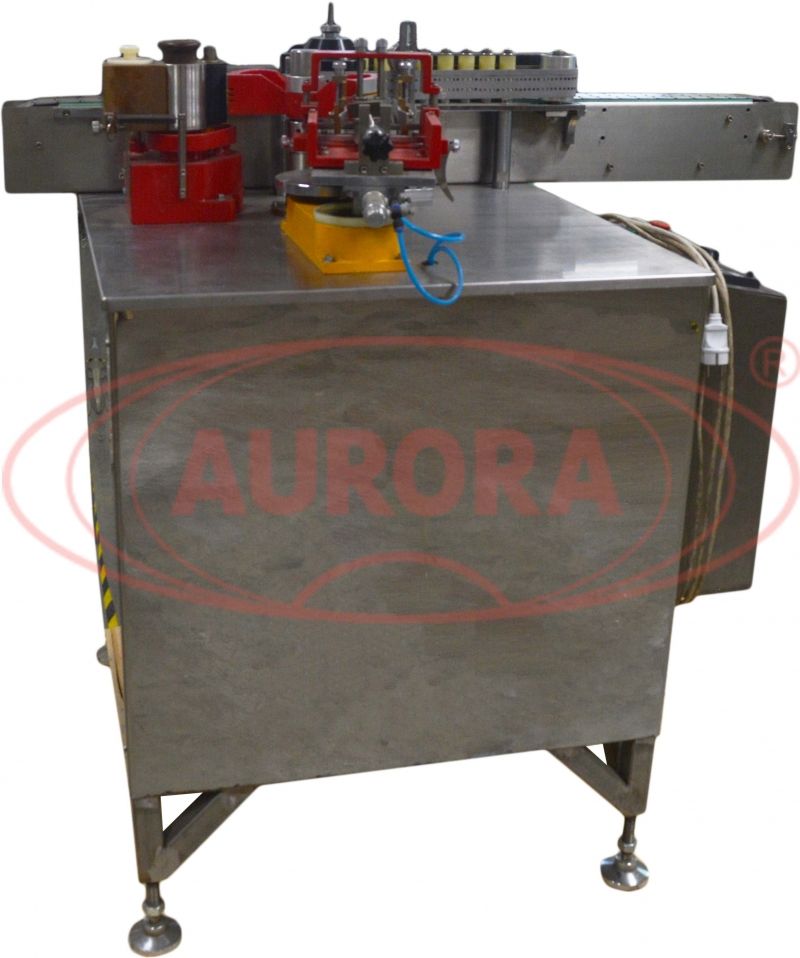

 2. Автоматический этикетировщик на холодном клее АЭ-8 для бумажной этикетки.

Данная модель этикетировщика идеально подходит для наклеивания этикетки на холодном клее. Возможно наклеивание как круговой, так и односторонней этикетки. Автомат удобен в работе, безопасен для оператора, экономичен. Возможно использование бумажной этикетки для удешевления процесса производства. Возможно использовать как самостоятельный модуль, а так же в составе линии розлива. Материал изготовления: нержавеющая сталь. Этикетировщик оснащен механизмом отсечения тары. Этикетировщик может использоваться на химических, пищевых и фармацевтических предприятиях, отвечает всем требованиям GMP. Для его изготовления применены материалы: нержавеющая сталь, AISI304, AISI316L, капролон белый медицинский, трубки силиконовые медицинские.

3. Приемный накопительный стол ТДМ-600 Плюс.

4. Выходной накопительный стол для подачи и съема флаконов ТДМ–600 Плюс.

Преимущества

  •  Идеальная синхронизация работы всех участков линии;
  •  Высокая производительность;
  •  Применение в производстве нержавеющей стали и других высокопрочных материалов;
  •  Оперативность переналадки, простота ухода и обслуживания.

Универсальность

Ключевые узлы, входящие в состав линии, оснащены системами регулирования, что позволяет настраивать их параметры под новый вид тары и крышек.

Удобство работы

Управление работой линии осуществляется при помощи сенсорной панели, что облегчает эксплуатацию установки.

Варианты исполнения

Специалисты компании «АВРОРА ПАК ИНЖИНИРИНГ» разрабатывают модели данного моноблока в индивидуальном исполнении. Все машины изготавливаются на основе технического задания Заказчика, с учетом требований к производству определенного вида продукта. Широкие конструкторские возможности позволяют нам реализовывать проекты любой сложности.

Безопасность

На всех этапах производства оборудования проводится многоступенчатый контроль качества, а в завершение работ — комплекс выходных испытаний, что позволяет нам гарантировать высокую степень безопасности установки.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 6000 шт/ч
Тип дозатора: Вакуумные дозаторы
Диапазон розлива: 40 и 90 мл
Температура разливаемого продукта: 40 °С, не более
Тип линии розлива: Линии розлива спиртовой продукции
Точность дозирования: от 5 до 10 %
Тип колпачков: Пластиковые
Метод укупорки: Закрутка заданным моментом
Принцип дозирования: По уровню
Отрасль:
  • Фармацевтика
Высота: 2900 мм
Длина: 7600 мм
Ширина: 2700 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Этикетировщик на холодном клею для бумажных этикеток АЭ-8 (6000 ф/ч)

На видео показано нанесение этикетки с помощью автоматического клеевого этикетировщика. Производительность: 6000 штук в час.

Роторная линия розлива спирта (6000 ф/ч) "Мастер" с ориентором колпачков, укупором и этикетировщиком

Линия состоит из моноблока розлива и укупорки, стола подачи ТДМ-600, линии этикетировки АЭ-8, стола выдачи ТДМ-600. Производительность: 6000 штук в час (производительность рассчитана на розлив и укупорку флакона емкостью 50 мл).

Ориентатор пластиковых колпачков элеваторного типа (8000 к/ч) БК-3000

Во время работы модуль ориентации обеспечивает беспрерывную подачу крышек к механизму укупорки.

Моноблок розлива и укупорки спирта во взрывозащищенном исполнении "Мастер" МЗ-400ЕД

Данный моноблок предназначен для дозирования продукта во флаконы и их последующей укупорки. Оборудование может применяться в фармацевтическом, пищевом и химическом производствах, отвечает всем необходимым требованиям GMP. Моноблок изготовлен во взрывозащищенном исполнении и имеет класс Ex S. При производстве оборудования используются специальные инертные материалы, не накапливающие статическое электричество; панель управления и электрика вынесены за пределы машины. Таким образом, моноблок защищен от воспламенения и взрыва.
