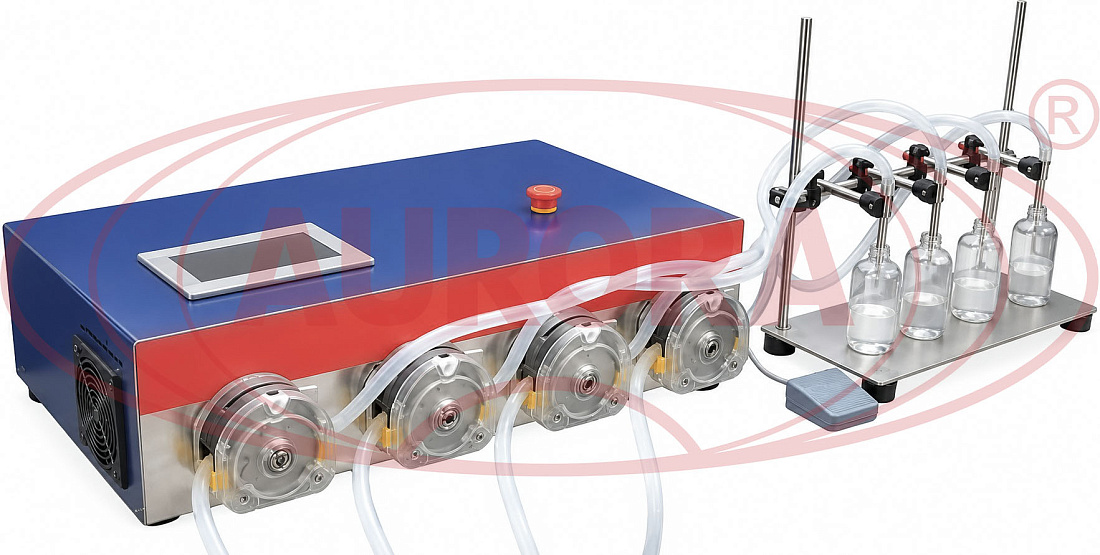

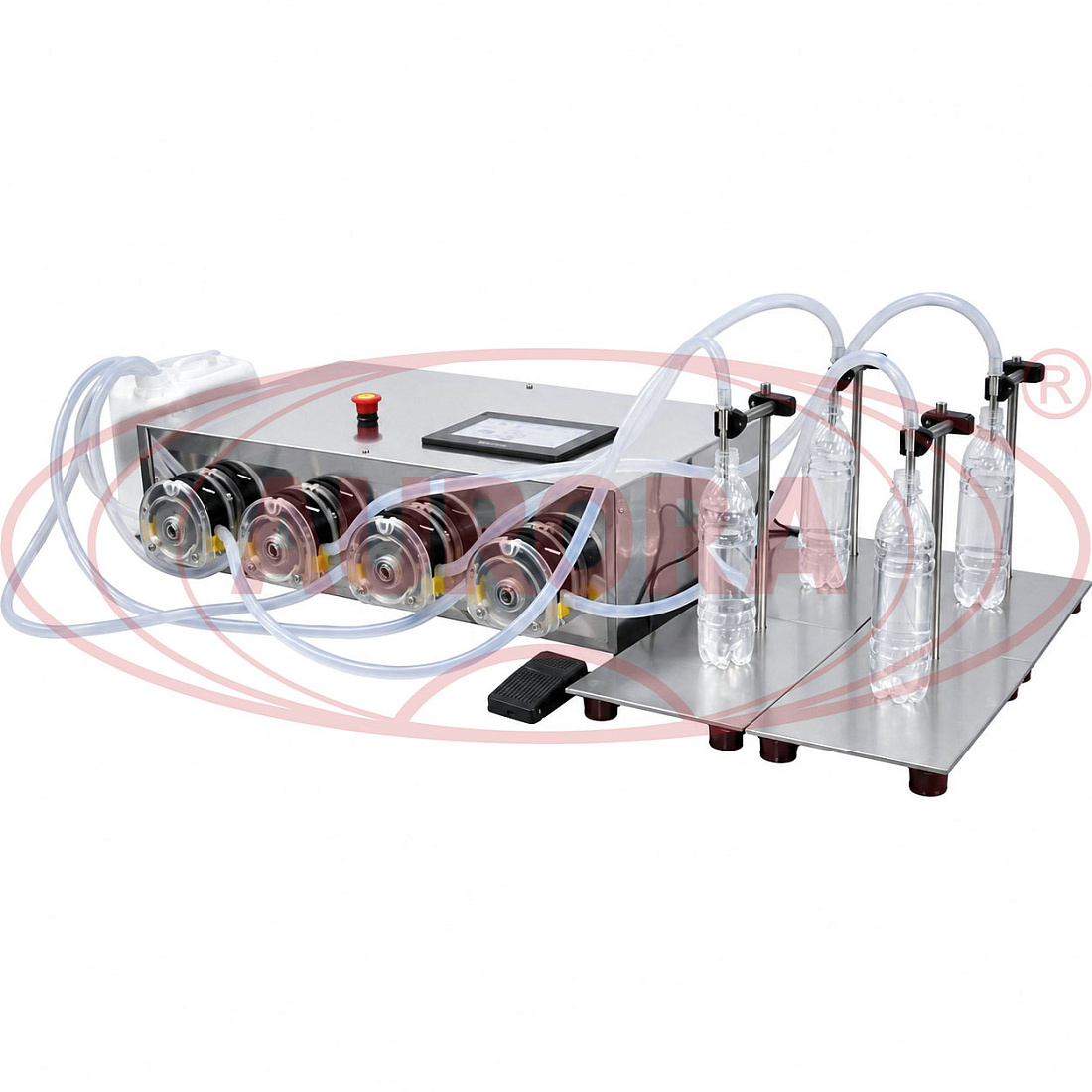

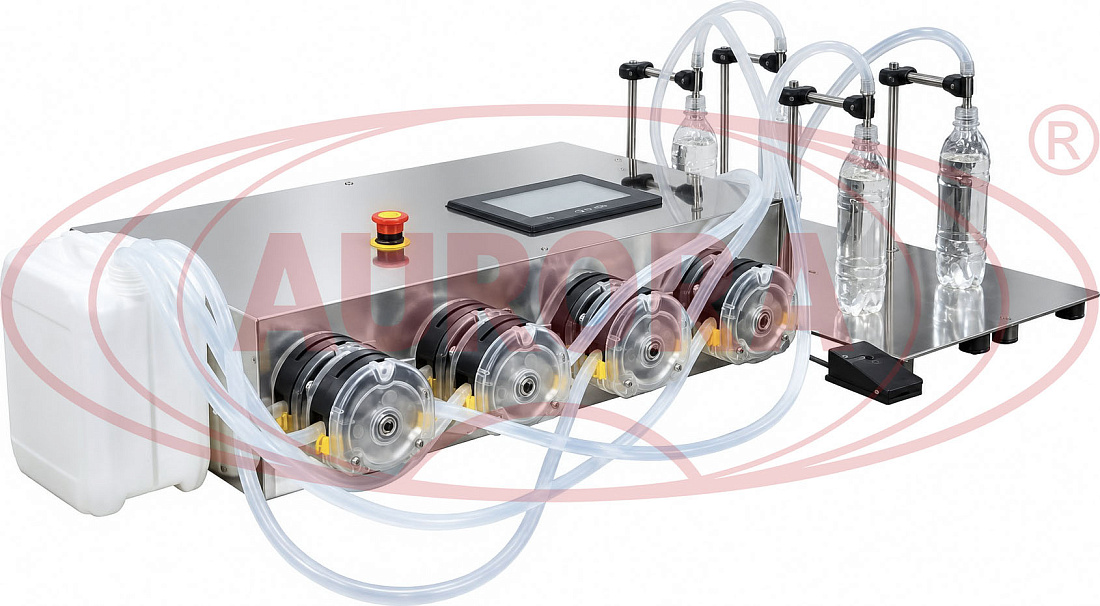

Блок перистальтического насоса-дозатора МДП-200Б

Описание
Характеристики
Видео
Документация

Назначение и область применения

Перистальтические дозаторы способны дозировать с высокой точностью вязкие, агрессивные, жидкие и стерильные продукты.

Большой ассортимент перистальтических дозаторов на нашем сайте позволит каждому выбрать оптимальную машину по цене и производительности.

Даже с учетом того, что принцип работы перистальтических дозаторов достаточно простой, нужно учитывать ряд особенностей, связанных с подбором перекачивающей  головки и трубок. Их выбор зависит от необходимой производительности, скорости перекачивания, объема доз, типа жидкости.

Для работы с данными дозаторами необходим только стол, что очень удобно, так как оборудование занимает мало места.

Ключевым отличием от модели МДП-200 является блочное исполнение оборудования, объединяющее в себе несколько перистальтических головок, тем самым обеспечивая стабильно высокую производительность и возможность одновременного розлива в несколько флаконов. При этом каждая головка работает от своего шагового двигателя и может калиброваться и отстраиваться отдельно, что обеспечивает значительную точность дозирования и производительность равную нескольким отдельным перистальтическим насосам-дозаторам.

Перистальтический насос-дозатор МДП-200 предназначен для дозированной подачи жидких и средневязких продуктов во флаконы. Изделие может применяться на косметических, фармацевтических, пищевых и химических производствах. При изготовлении дозатора были использованы наши собственные разработки. Оборудование соответствует требованиям GMP. Корпус выполнен из нержавеющей стали марки AISI 304, что обеспечивает устойчивость к коррозии и простоту очистки. В дозаторе используется специальная силиконовая магистраль, обеспечивающая оптимальную точность и долговечность работы.

Принцип работы

Оператор подключает трубопроводы к сливному патрубку  и к головкам дозатора.  Емкость с продуктом можно установить на одном уровне с дозатором или выше него. Вилку силового кабеля подключите к трёхполюсной розетке.

Далее вторые концы силиконовых трубок присоединяются к дозирующим соплам, которые установлены на подставке для флаконов.

Принцип действия основан на том, что ролики передавливают трубку с жидкостью, и, двигаясь вдоль нее, проталкивают жидкость вперед. С транспортируемой средой контактирует только шланг (силиконовая трубка), что позволяет избежать взаимного загрязнения жидкости и насоса.

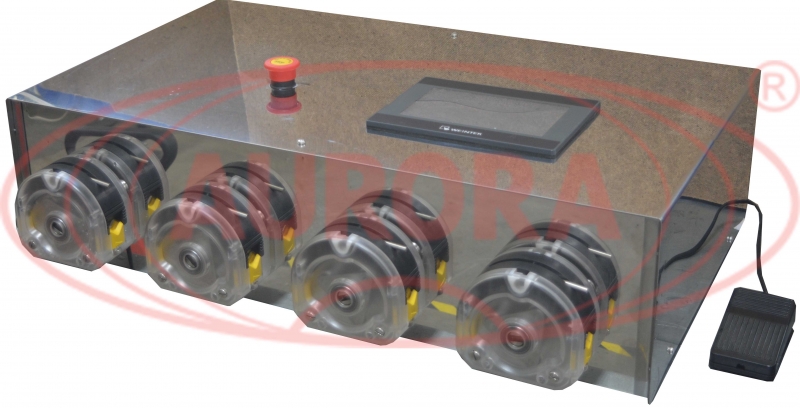

Основные элементы

  1. Корпус насоса с приводом (возможно установить от 4 до 12 блоков-дозаторов)
  2. Панель управления (встроена в корпус)

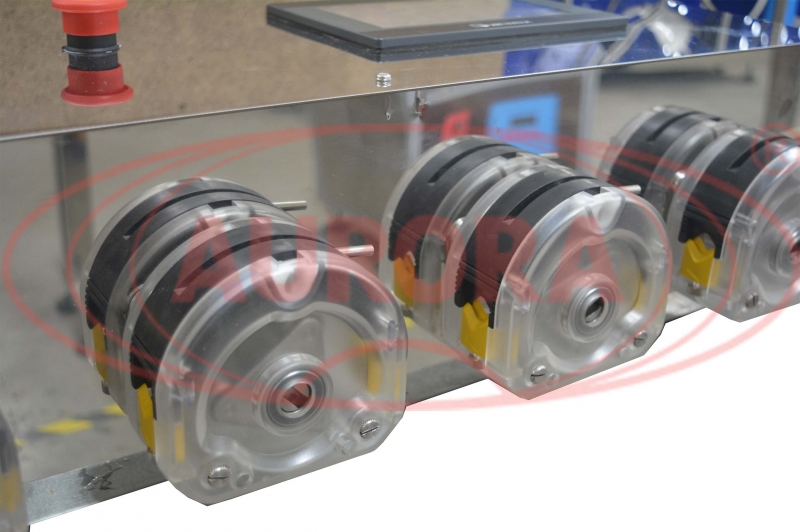

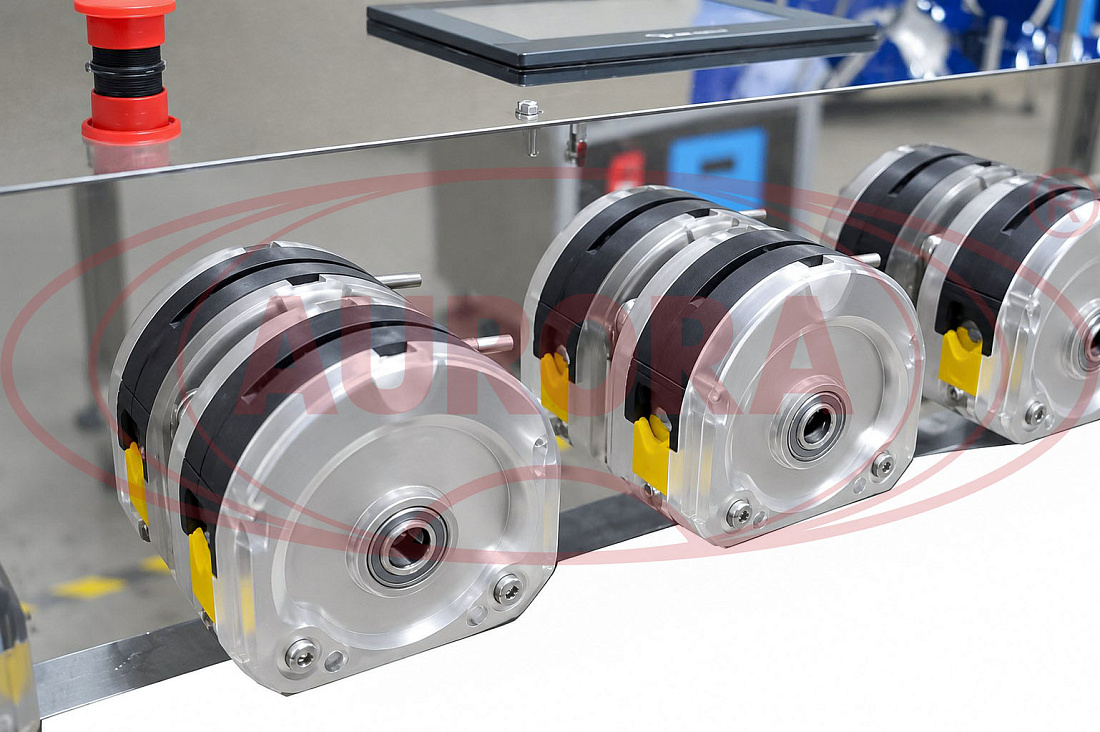

  3. Дозирующие головки
  4. Педаль управления
  5. Сопла под горло флакона

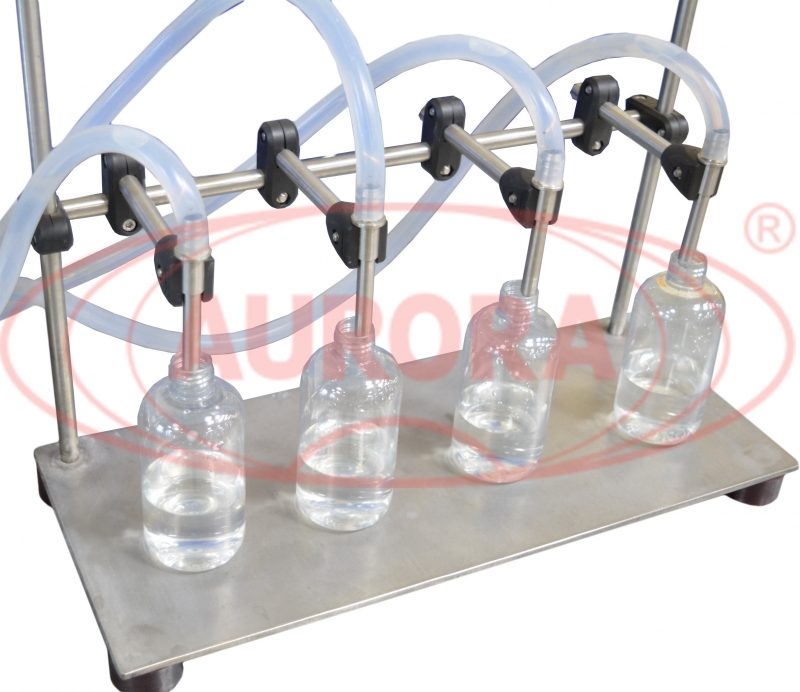

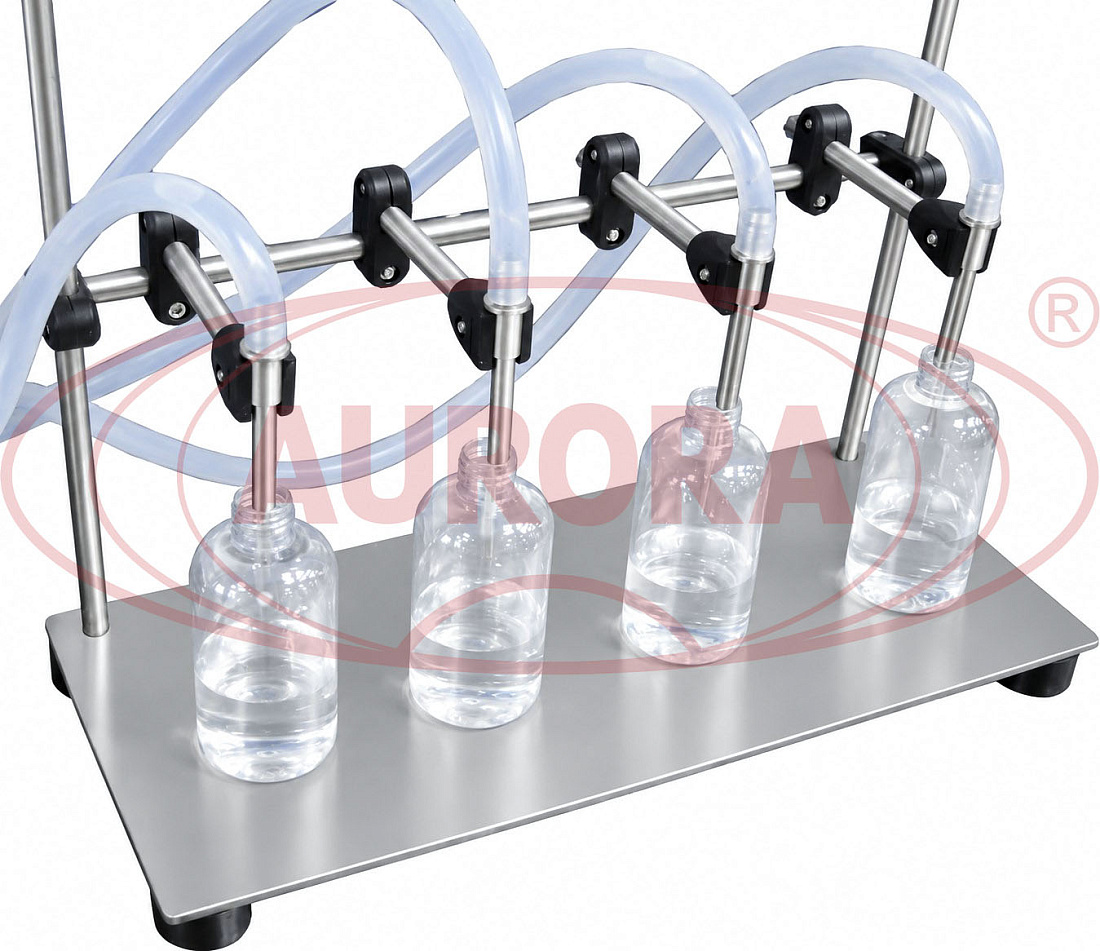

  6. Подставка под флаконы

Преимущества

  1. Отсутствие загрязнения насоса или перекачиваемого продукта
  2. Техническое обслуживание не требует затрат и времени, нужно только поменять трубку
  3. Отсутствует противоток и работает без клапанов. Полное сдавливание трубки между роликом и треком, обеспечивает вытеснение перекачиваемой среды в месте контакта внутренних стенок трубки, что не допускает противоток и устраняет необходимость в обратных клапанах при неработающем насосе
  4. Используется широкий диапазон диаметров шлангов, что позволяет легко подключать насосы в производственные системы и трубопроводы на любом производстве

Удобство в работе

Если требуется отдозировать объем 200 мл, оператору достаточно один раз задать на табло цифру "200", после чего аппарат запоминает данные и выдает постоянные дозы необходимого объема. Таким образом, время перехода с одной дозы на другую составляет менее 1 минуты.

Варианты исполнения

Данный дозатор может подвергаться модификации:

- увеличение дозирующих головок и сопел

- изготовление МДП Мини и Мини Плюс с небольшой производительностью для малых производств

- добавление фильтров грубой и/или тонкой (мембранной) очисток

- изготовления дозатора для фасовки больших объемов густого продукта, например, дозатор МДП-200М

- изготовление насоса для перекачки жидкости из одной емкости в другую, например, такого как МДП-200Д

- различные иные доработки и модификации, согласно вашему техническому заданию.

Безопасность

Все части установки, соприкасающиеся с продуктом, за исключением фильтр-капсул (отдельная опция), изготовлены из силикона или капролона, и стерилизуются автоклавированием.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Производительность: до 2000 шт/ч
Тип дозатора: Полуавтоматические перистальтические дозаторы
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Мощность: 0,4 кВт
Вес: 22 кг
Напряжение: 220
Количество разливочных головок: 1-16 шт
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Электронные сигареты
  • Ветеринария
  • Химия
Тип продукта:
  • Жидкий
  • Средневязкий
Высота: 186 мм
Диапазон расхода: 740-2000 мл/мин
Скорость: 60-600 об/мин
Время дозирования: 0,5-9999,99 сек
Длина: 760 мм
Ширина: 250 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Блок перистальтического насоса-дозатора МДП-200Б

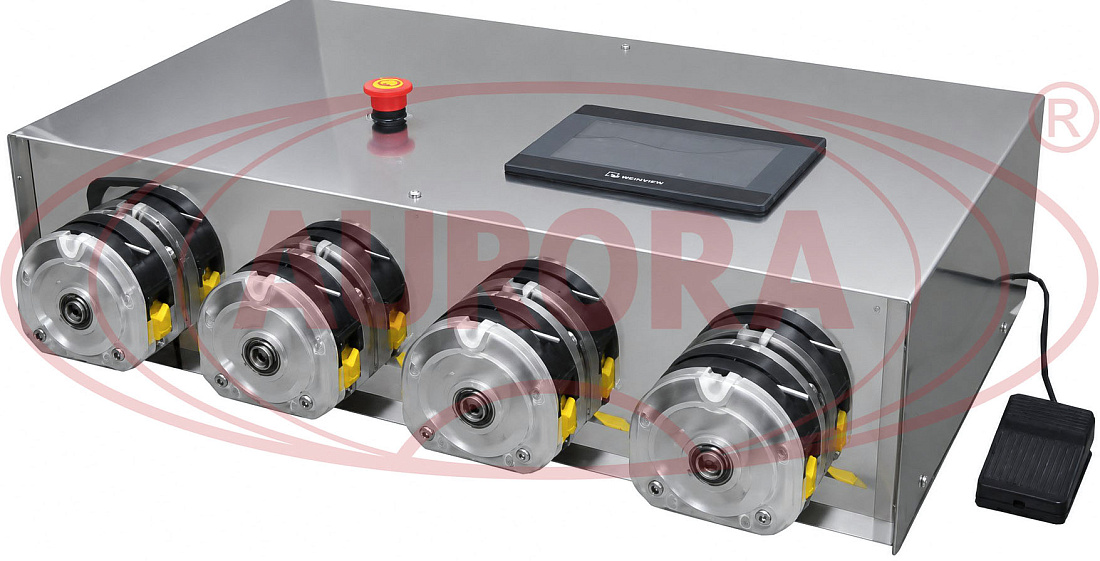

Установка имеет сенсорный дисплей. Оборудование оснащено четырьмя дозирующими головками, которые могут работать как одновременно, так и в отдельности.

Блок перистальтического насоса-дозатора МДП-200Б

Насос-дозатор может дозировать любые продукты жидкого и гелеобразного состояния.
На видео показан процесс дозирования сразу на 4 поста розлива. С каждым соплом работает отдельный насос, что позволяет регулировать дозы для сопел.

Дозирование жидкого продукта на МДП-200Б

На видео показано дозирование жидкого продукта на МДП-200Б
