Автоматическая линия розлива и укупорки «Мастер» разработана с учетом специфики розлива антисептических и дезинфицирующих средств в потребительскую тару. В состав линии входят технологические участки дозирования и укупорки, а также ориентатор крышек и транспортерная система. Все узлы компактно размещены в блочно-модульной концепции исполнения и управляются при помощи единого пульта оператора с сенсорной панелью. Линия адаптирована к розливу санитайзеров в ПНД-бутылки и канистры объемом 1/3/5 литров. Шкаф управления имеет взрывозащищенное исполнение, что позволяет безопасно разливать антисептики на спирту и другие продукты с легковоспламеняющимися компонентами.

Основным рабочим элементом дозирующего узла является двухканальный дозатор гравитационного типа, который демонстрирует эффективность при розливе гигиенических средств для обработки рук с различной консистенцией — от жидкой до гелеобразной. Наполнение выполняется сразу в две тары. Предусмотрена возможность подстройки под тару с различными габаритами. Преимуществом системы дозирования является наличие опускающихся сопел, которые в процессе розлива поднимаются вместе с уровнем жидкости в таре. Таким образом исключается риск возникновения излишней пены или разбрызгивания продукта. Деликатный налив также обеспечивает высокие показатели точности расфасовки антисептика.

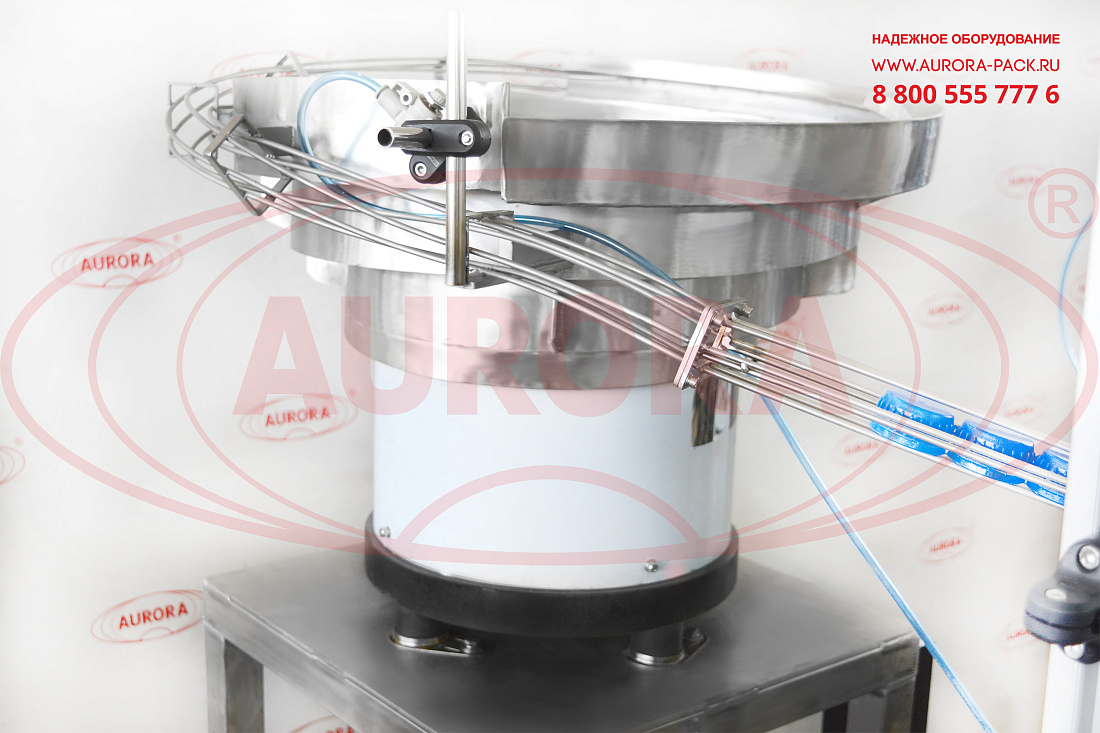

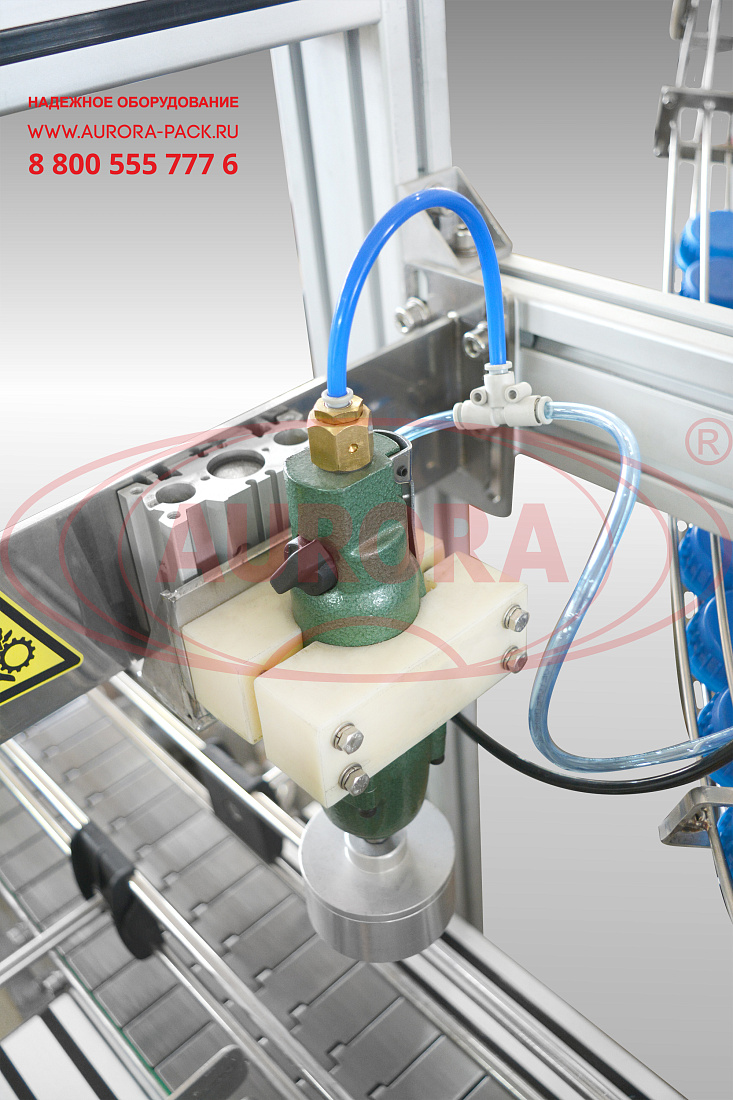

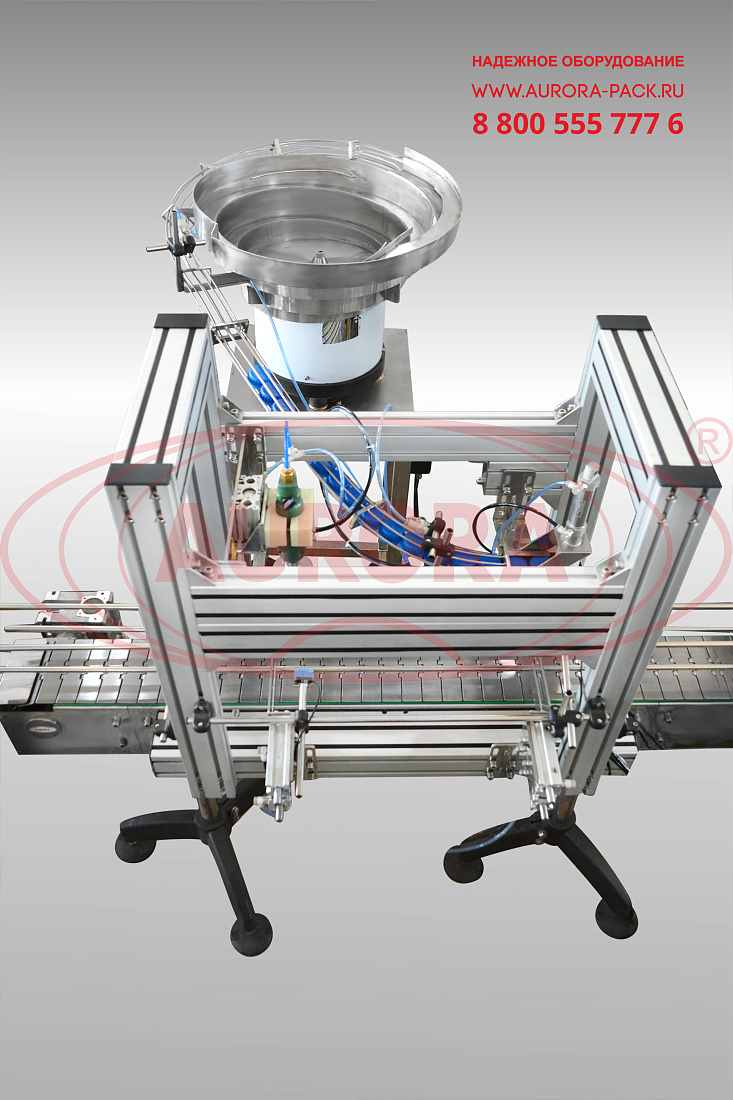

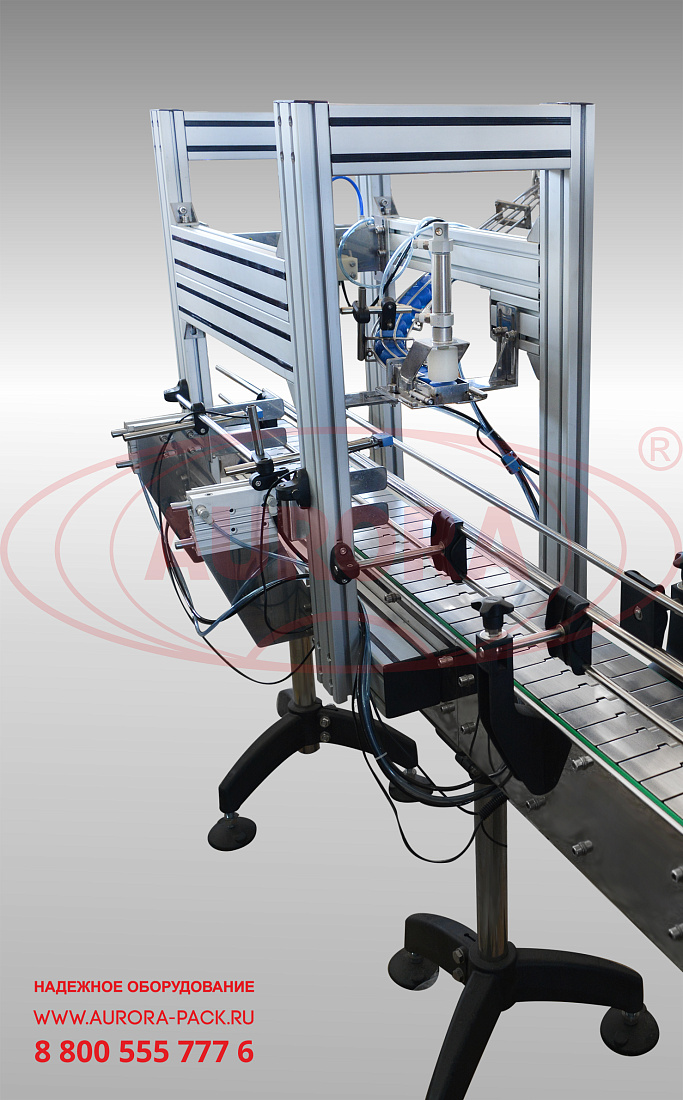

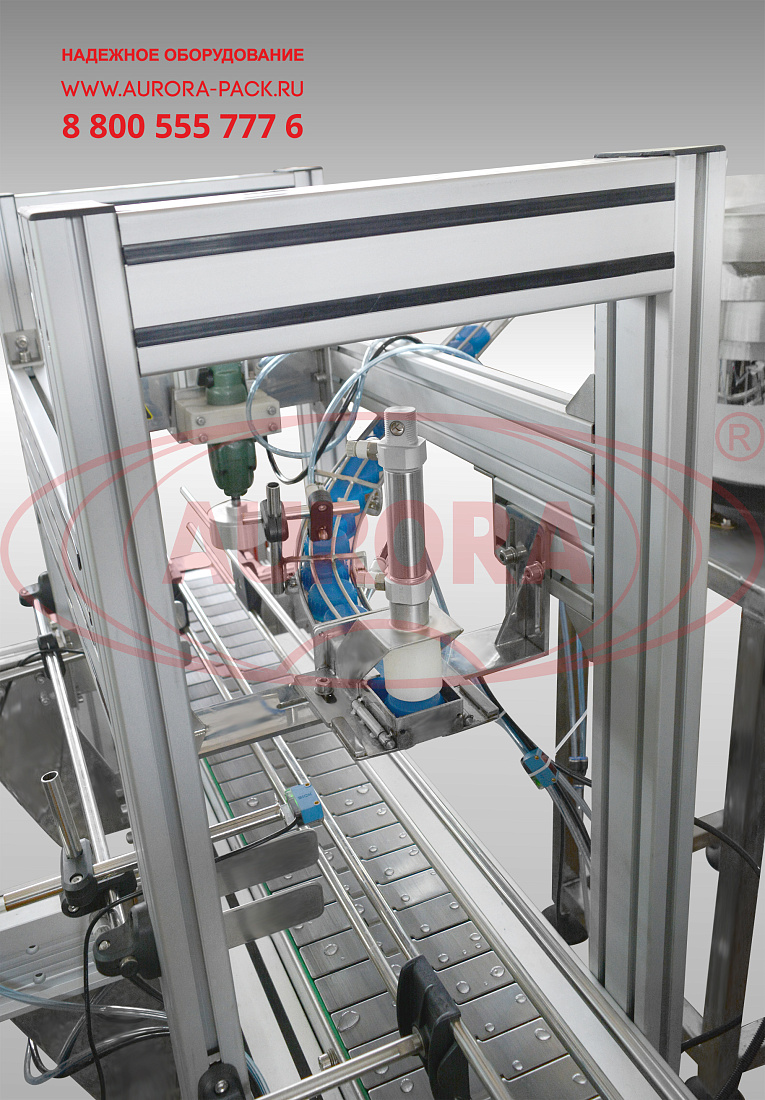

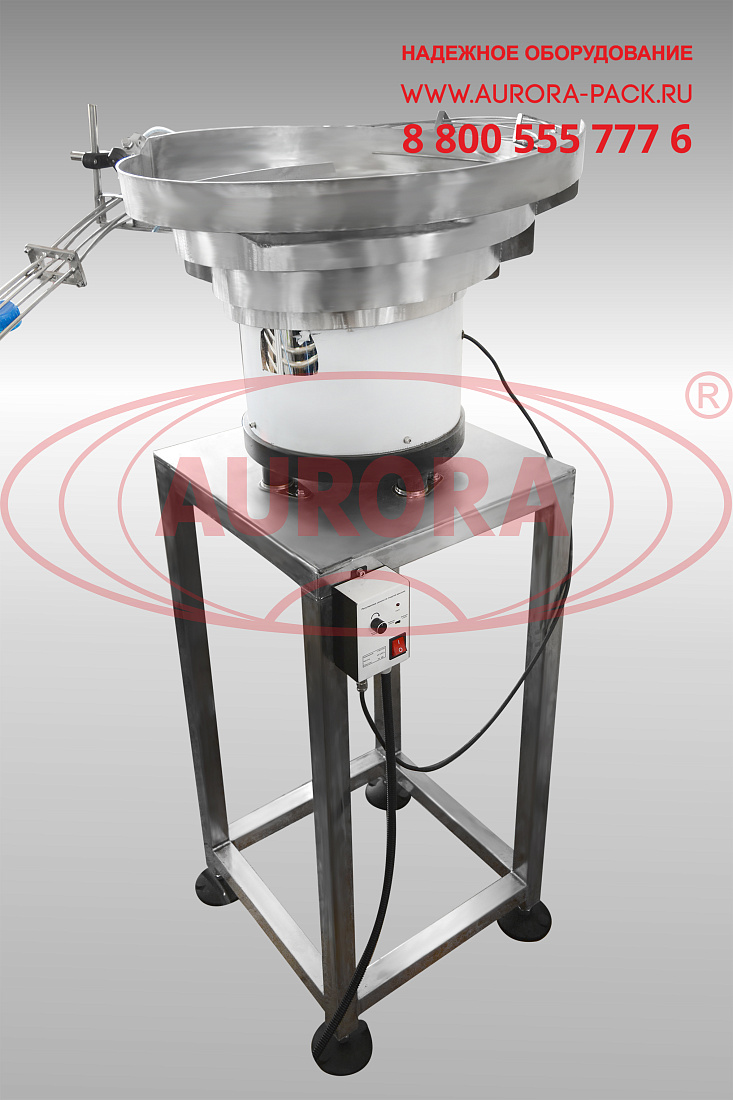

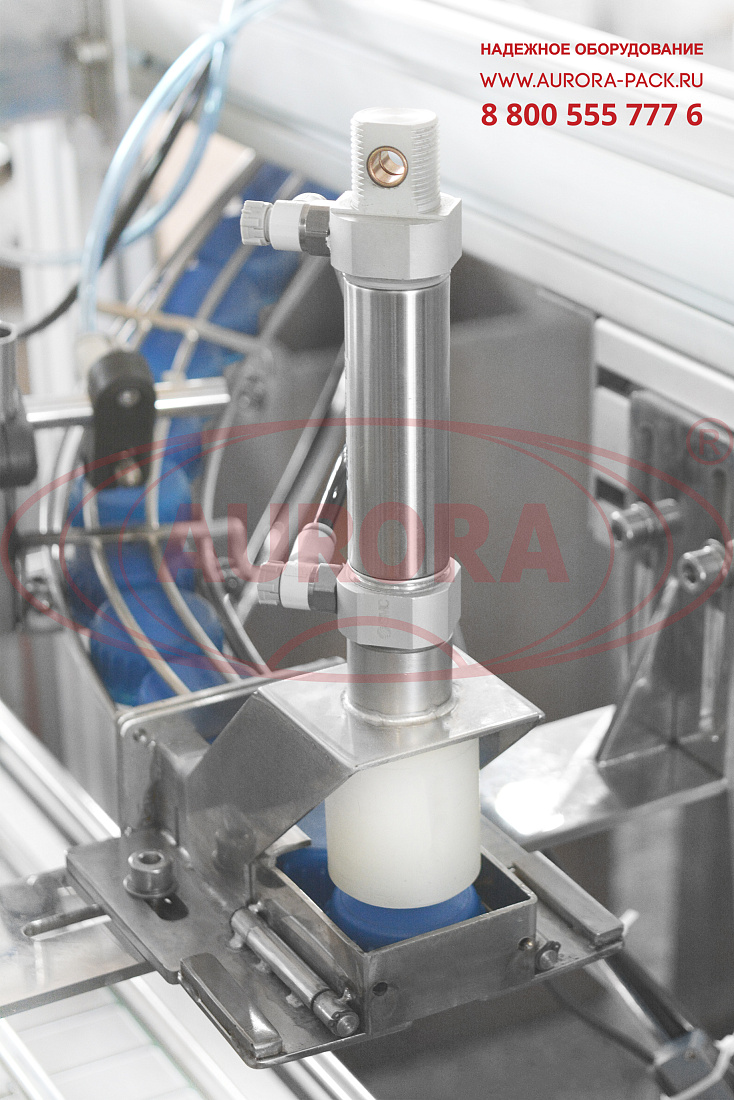

Узел укупорки оснащен виброориентатором крышек, который автоматически устанавливает крышки в правильное положение и подает их в устройство забивки. Укупорочная головка реализует закрутку крышек с заданным моментом. В процессе укупорки тара фиксируется отсекателем, что позволяет избегать скосов закрутки и достигать полной герметичности упаковки. Головка опускается на уровень крышки и, деликатно вращая ее, быстро закручивает. Сигналы на выдачу крышки и опускание головки подаются при помощи датчиков, установленных на входах в данные участки. В результате обеспечивается непрерывная синхронизированная работа узлов и минимизируется риск возникновения сбоев.

Назначение и область применения

Линия предназначена для розлива и укупорки жидкого, вязкого продукта или геля в ПЭТ-бутылки и канистры. Оборудование широко востребовано в сфере производства антисептиков и дезсредств различного спектра — промышленных, бытовых, медицинских.

Принцип работы

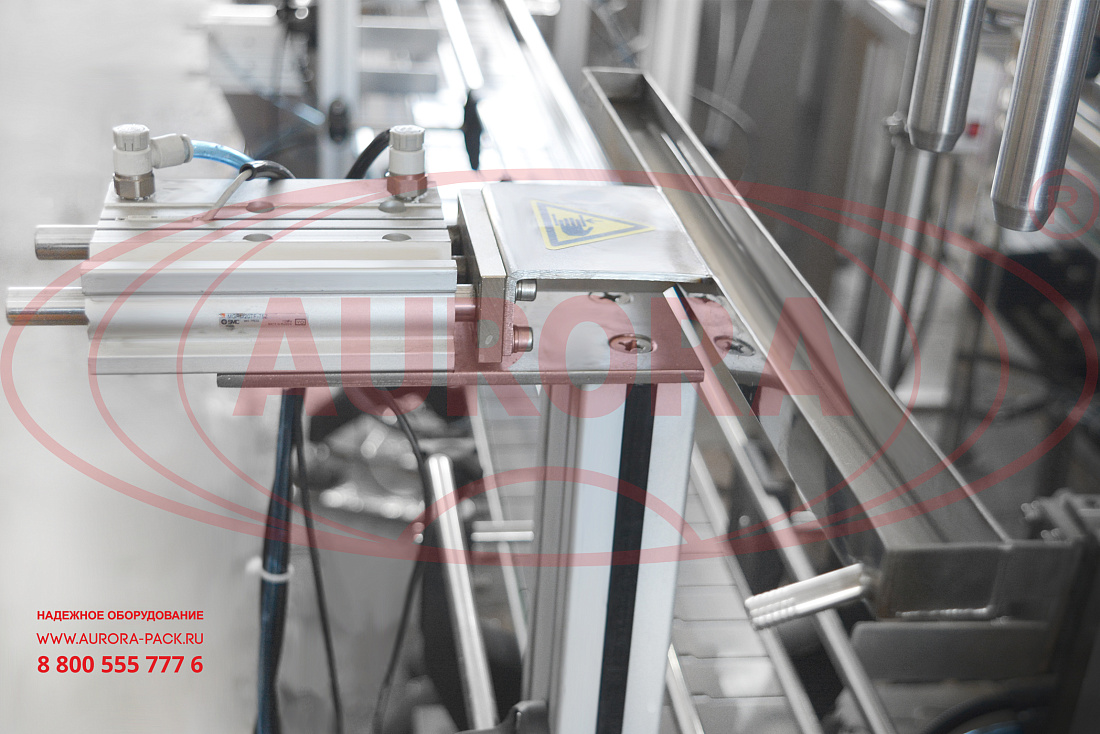

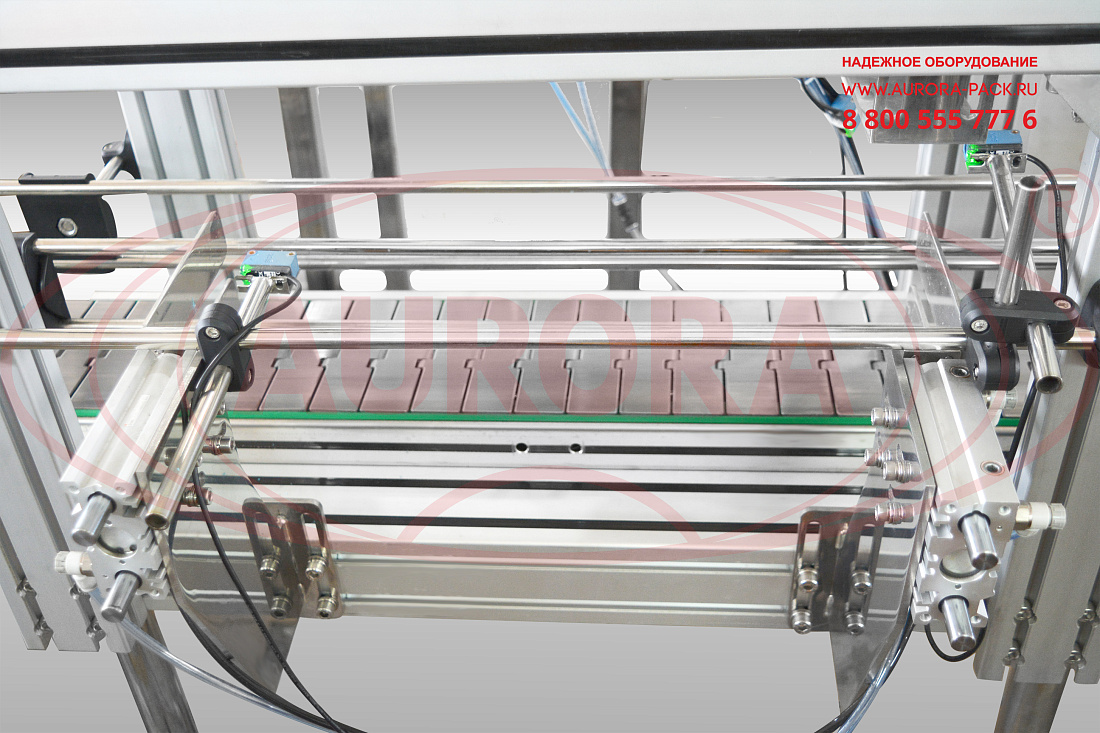

Тара по конвейеру перемещается в технологическую зону дозирования. Датчик отсчитывает две канистры, которые затем фиксируются отсекателями под соплами. Задвигается каплесборник, сопла опускаются в тару. Затем происходит продувка тары азотом, а далее автомат дозирует продукт в заданном объеме. По окончанию процесса каплесборник задвигается, срабатывает выходной отсекатель, и тара двигается далее по транспортёру на следующий технологический участок. В процессе перемещения на одну канистру устанавливается крышка, которая автоматически подается из ориентатора. Далее канистры поступают в зону закрутки, где фиксируются отсекателями, после этого укупор закручивает крышку. Затем происходит обратный процесс: срабатывает выходной отсекатель, и канистра возобновляет движение по транспортёру на следующий этап или в зону выхода.

Основные элементы

• Автомат розлива МД-500ДЛ;
• Автоматический укупор МЗ-400РЛ;
• Ориентатор крышек ОК-2000;
• Транспортер;
• Панель управления;
• Шкаф управления.

Преимущества

• Точный и деликатный розлив антисептика сразу в две единицы тары;
• Система автоматической ориентации крышек;
• Встроенные датчики и отсекатели на основных рабочих позициях;
• Взрывозащищенное исполнение шкафа управления;
• Возможность использования как автономно, так и в интеграции с другими упаковочными машинами.

Универсальность

Широкие возможности переналадки позволяют использовать линию для розлива антисептиков в различные виды тары — флаконы, ПНД-бутылки, канистры разного объема. Переналадка не занимает много времени и не требует применения специальных инструментов.

Удобство работы

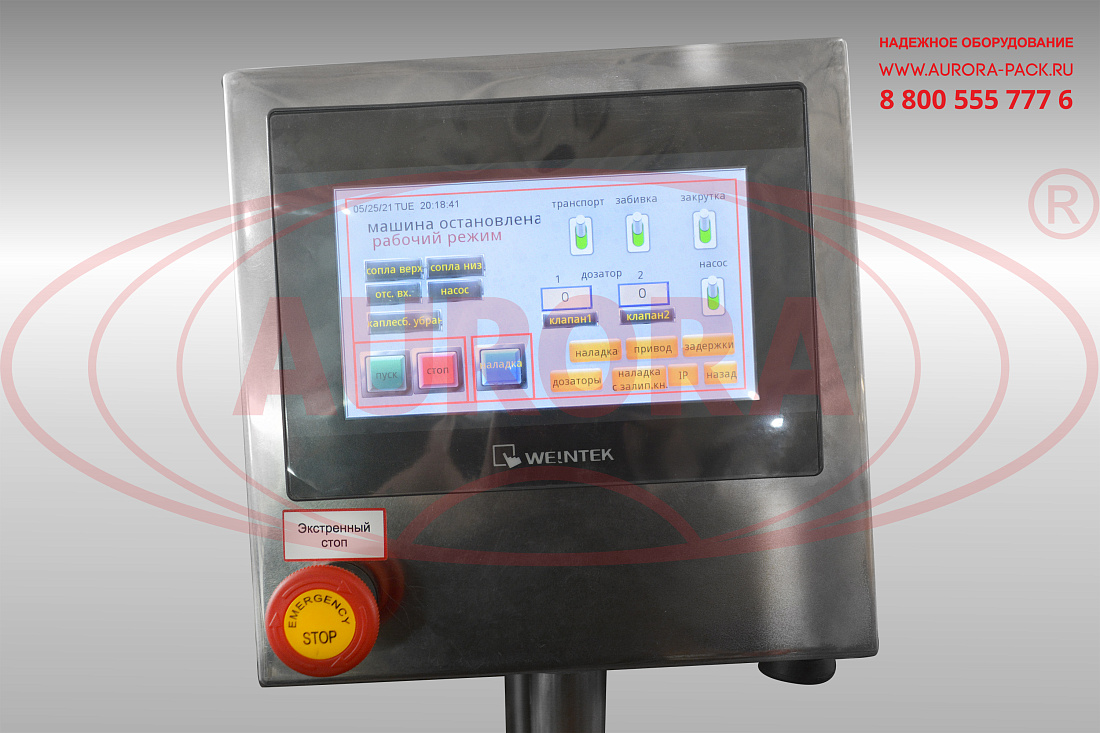

В данной линии розлива санитайзеров установлена прогрессивная система управления на базе PLC, при помощи которой осуществляется настройка работы всех узлов. Предусмотрен специальный режим отладки для проверки работоспособности отдельных элементов. В памяти устройства могут сохраняться настройки режимов под разные виды тары, что ускоряет процедуру запуска оборудования при последующем включении, избавляя от необходимости повторной настройки.

Варианты исполнения

Линия розлива имеет широкий модельный ряд модификаций, в том числе с 4, 6, 8 и более дозирующими соплами. Опционально установка может оснащаться двухпоточной системой укупорки, которая позволит развивать еще более высокую производительность. По требованию заказчика линия компонуется дополнительными узлами: этикетировщиками, маркираторами, накопительными столами, упаковочными машинами, паллетоукладчиками и другим оборудованием.

Безопасность

Линия розлива антисептиков имеет полностью автоматический принцип работы, что не требует вмешательство оператора в рабочий процесс после запуска. Благодаря этому исключен риск травматизма. Для изготовления установки используются качественные материалы, которые не оказывают какого-либо воздействия на свойства продукта: капролон, нержавеющая сталь AISI304, AISI316L.
