Автомат закаточный МЗ-400Е2М для Twist-off с ориентатором элеваторного типа

Описание
Характеристики
Видео
Комплектация

Автомат закаточный МЗ-400Е2М — оборудование, разработанное специально для консервных заводов, выпускающих плодовоовощные, рыбные и мясные продукты в стеклянных банках для укупорки крышками типа Твист офф (Twist off). Данную модель отличает многофункциональность: установка не только надежно укупоривает тару, но и осуществляет предварительное позиционирование крышек. Выверенная конструкция укупорочной головки обеспечивает высокую степень герметичности упаковки, что исключает порчу или проливание продукта во время транспортировки и хранении.

Автомат может применяться как автономно, так и в составе комплексной технологической линии. За счет полной автоматизации процессов ориентации и закатки устройством демонстрируется стабильно высокая производительность, что позволяет успешно применять его на средних и крупных предприятиях пищевой отрасли.

Назначение и область применения

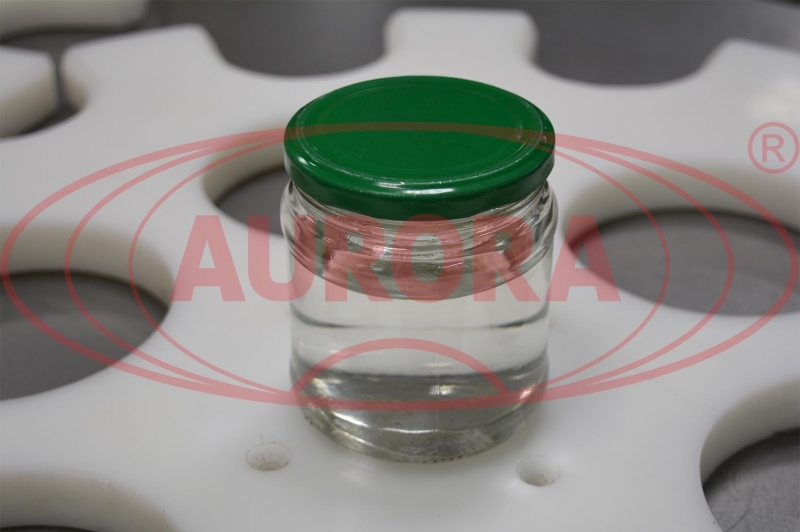

Автомат закаточный модели МЗ-400Е2М предназначен для укупорки стеклянной тары объемом 440, 730 и 1150 мл крышкой типа «твист-офф» с заданным моментом. Основная сфера применения оборудования — производство стерилизованных и консервированных овощных маринадов, фруктовых компотов, джемов, варенья, грибов, паштетов, детского питания.

Принцип работы

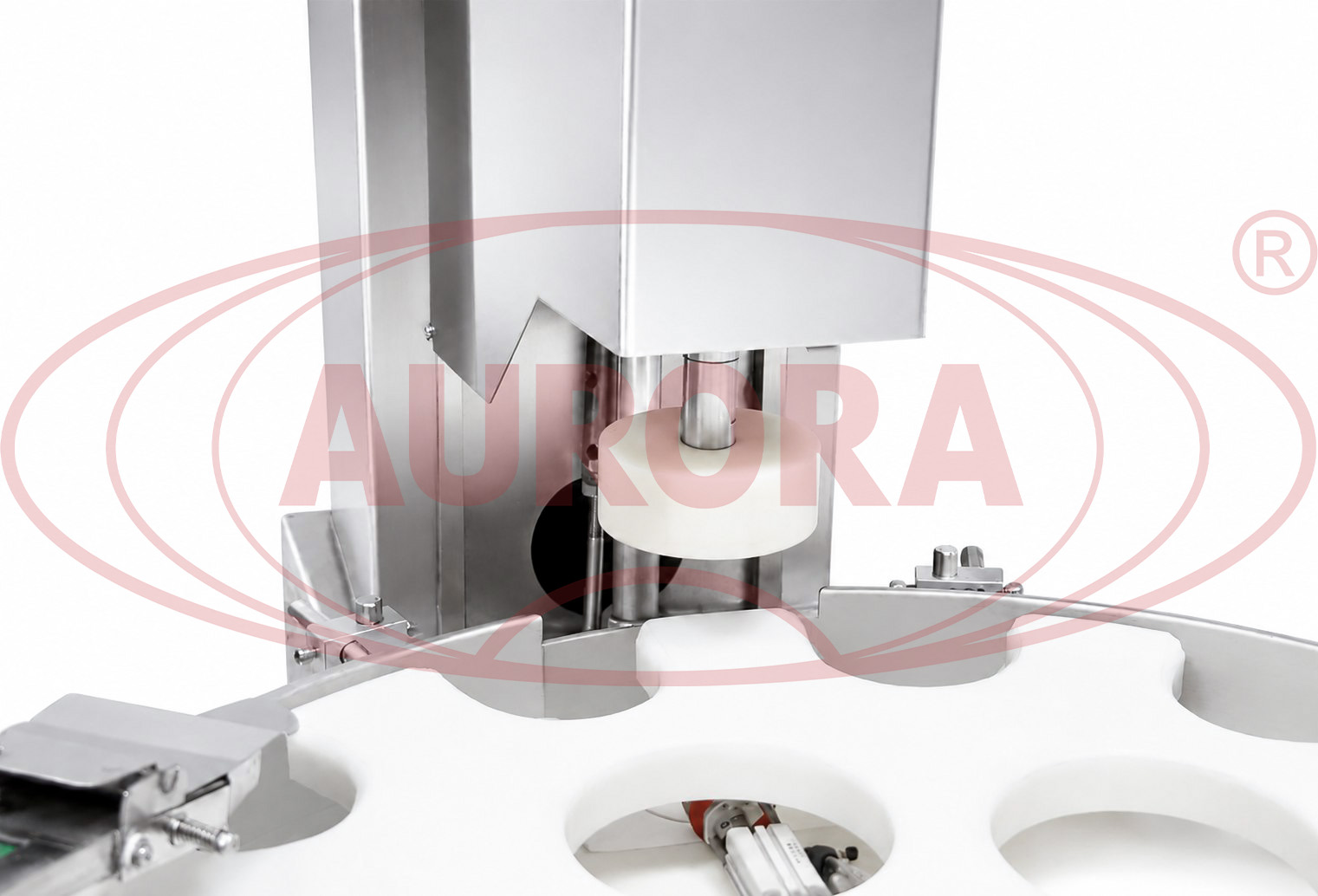

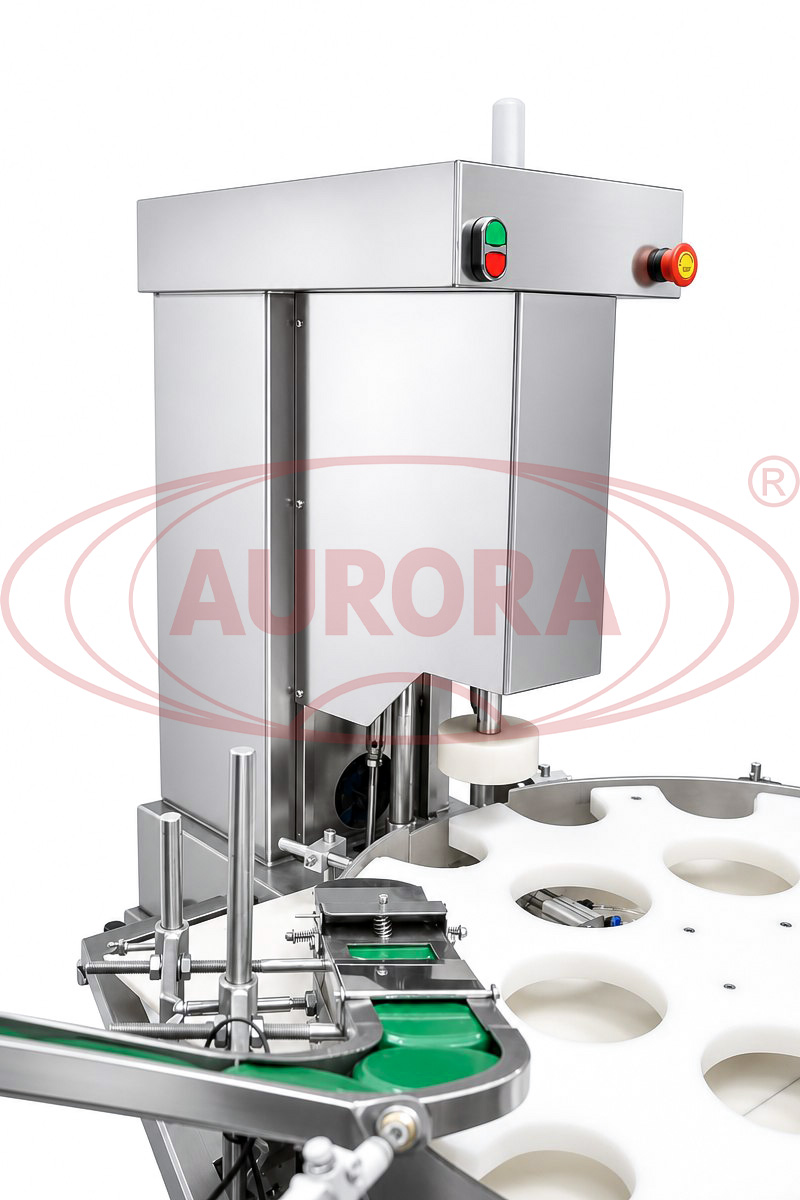

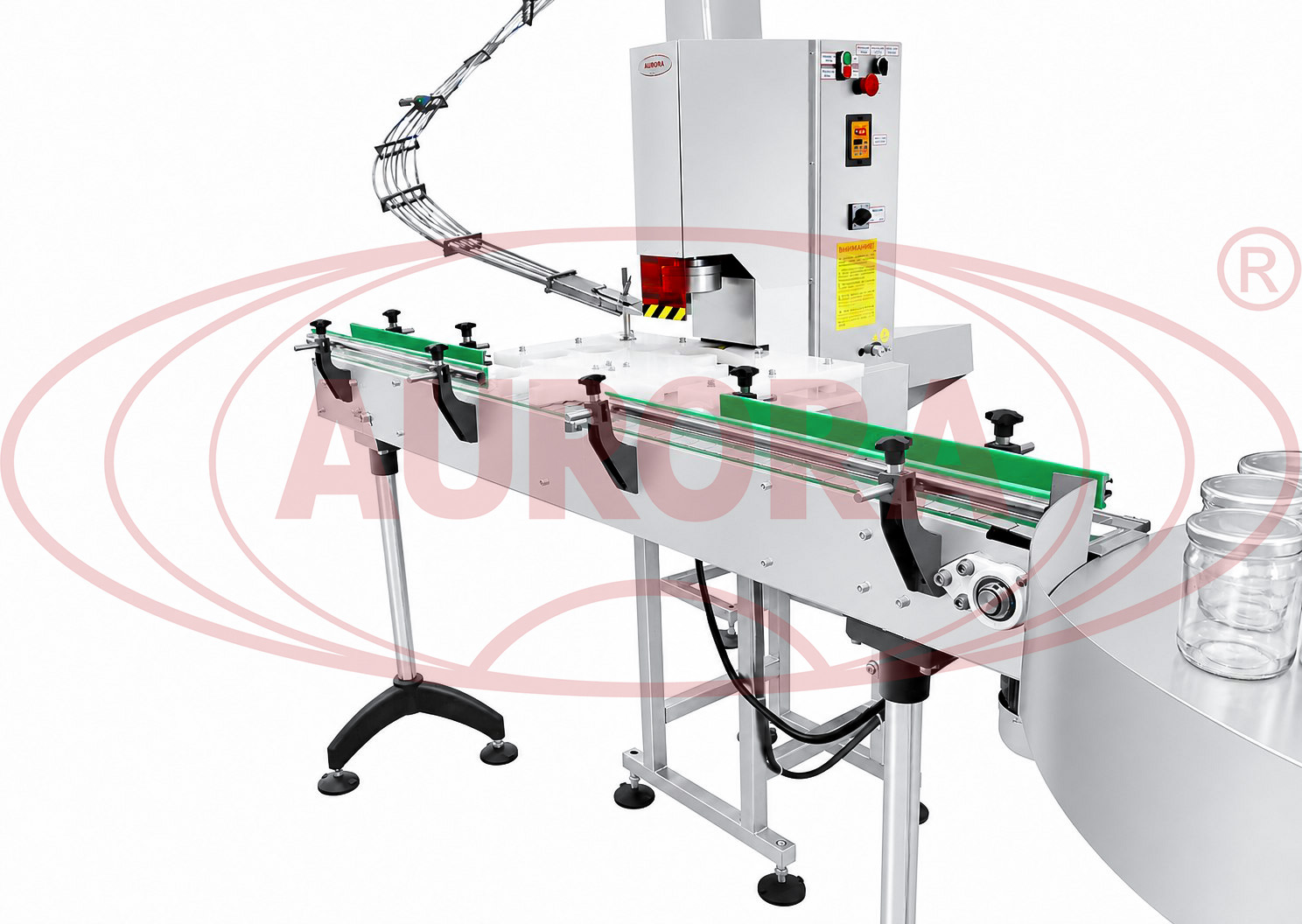

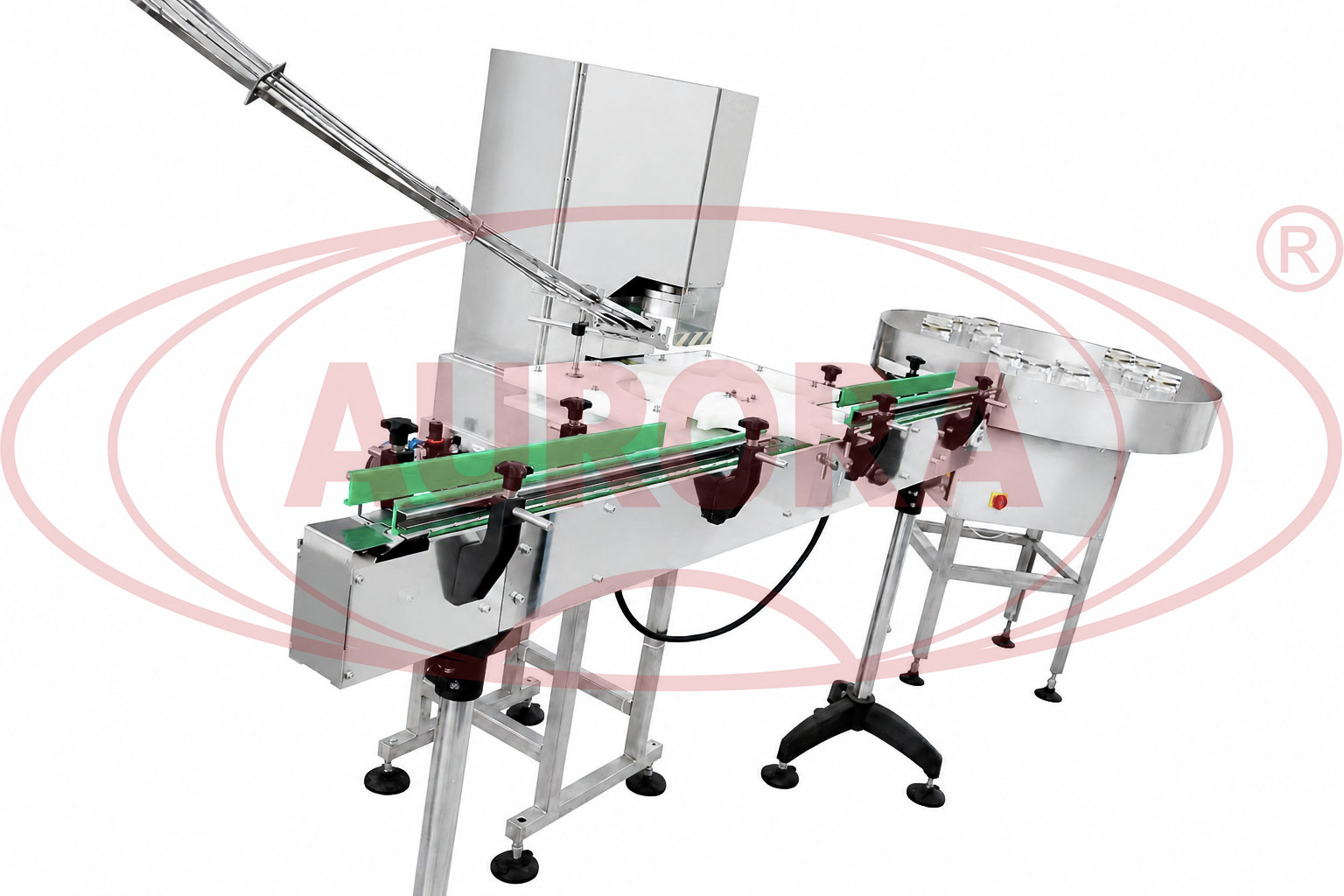

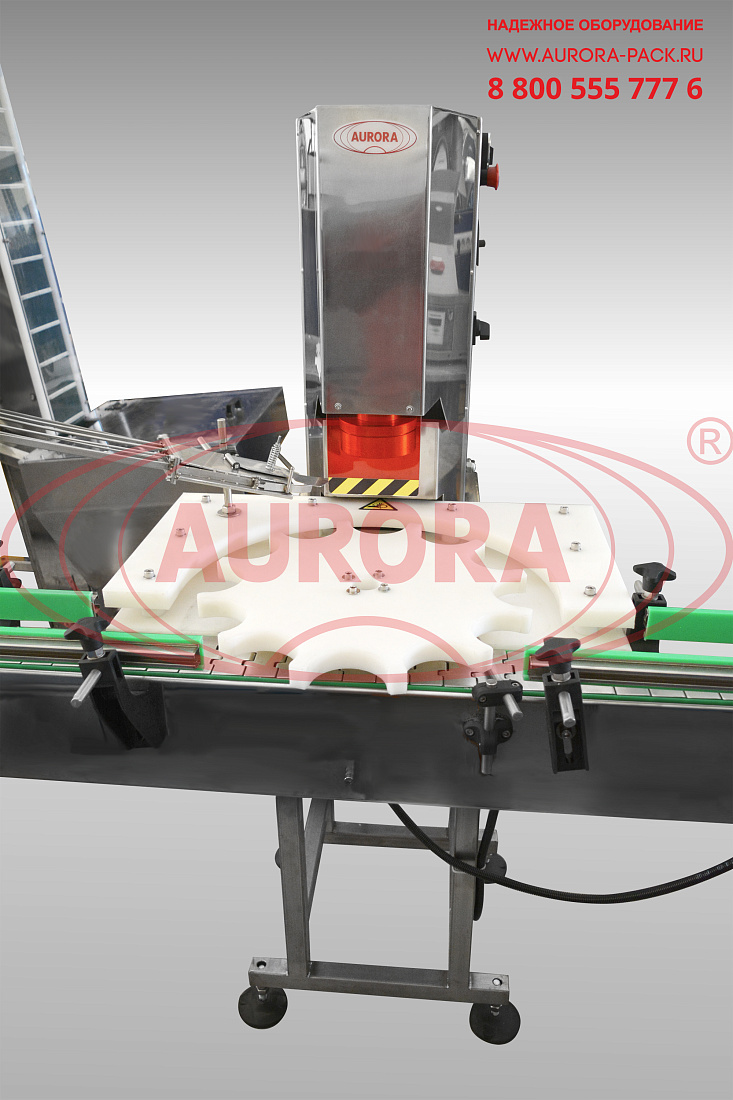

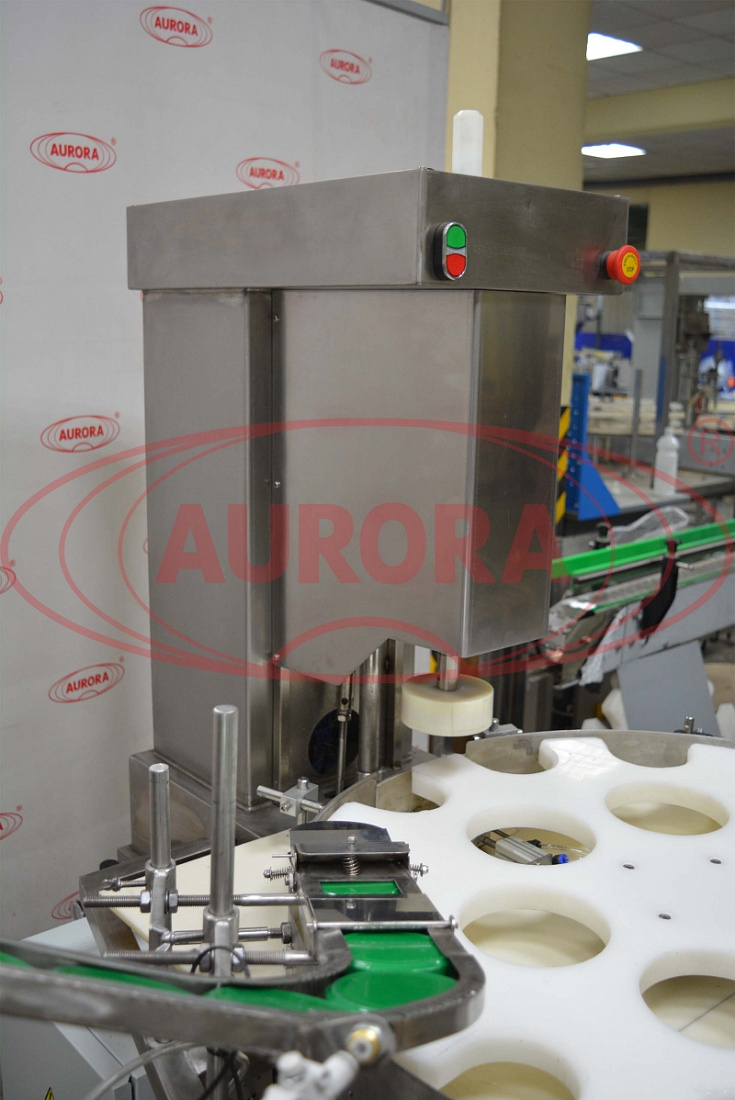

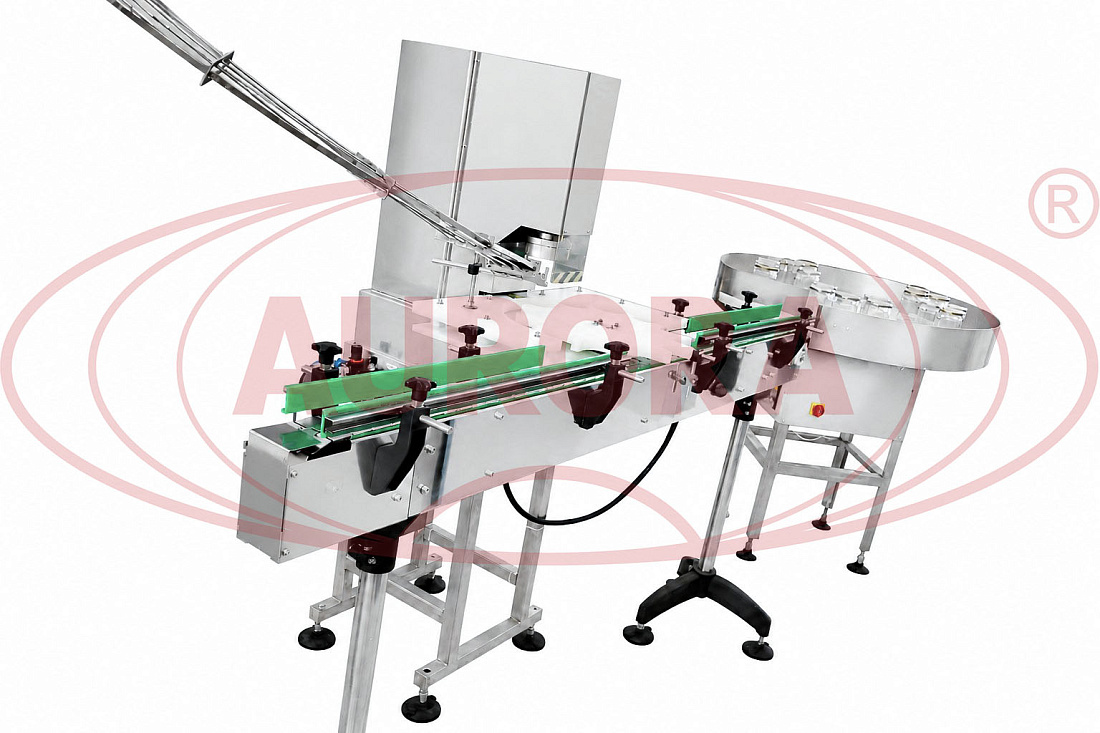

Тара перемещается в зону укупорки по транспортеру. При помощи делительного диска осуществляется поочередная подача банок к посту укупорки. При попадании непосредственно на позицию закатки тара фиксируется прижимом. Укупорочная головка опускается и производит закрутку банки. Далее тара выходит из делительной звезды и переходит на транспортер, после чего цикл повторяется. Работа механизмов опускания головки и вращения делительного диска синхронизирована.

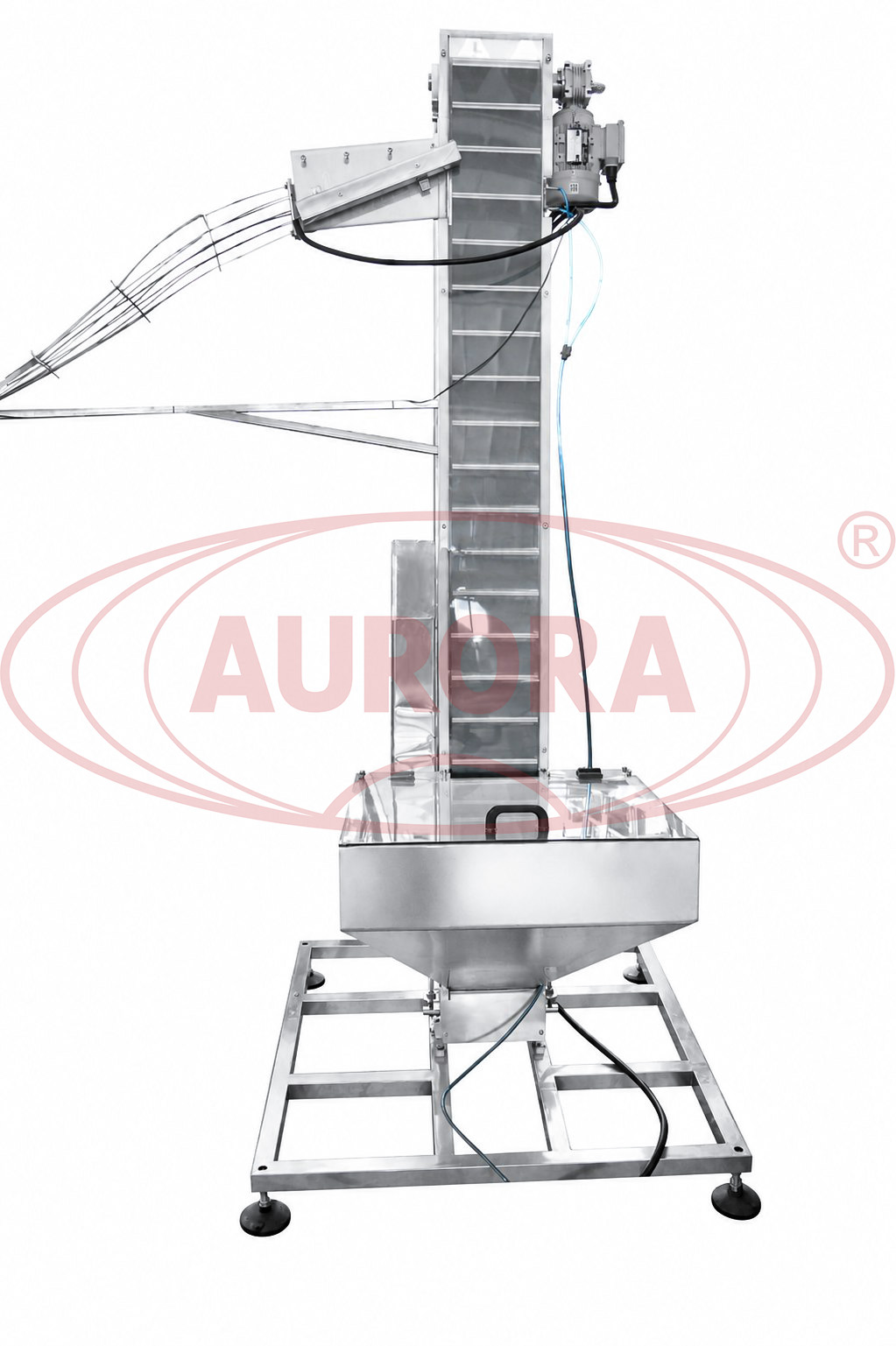

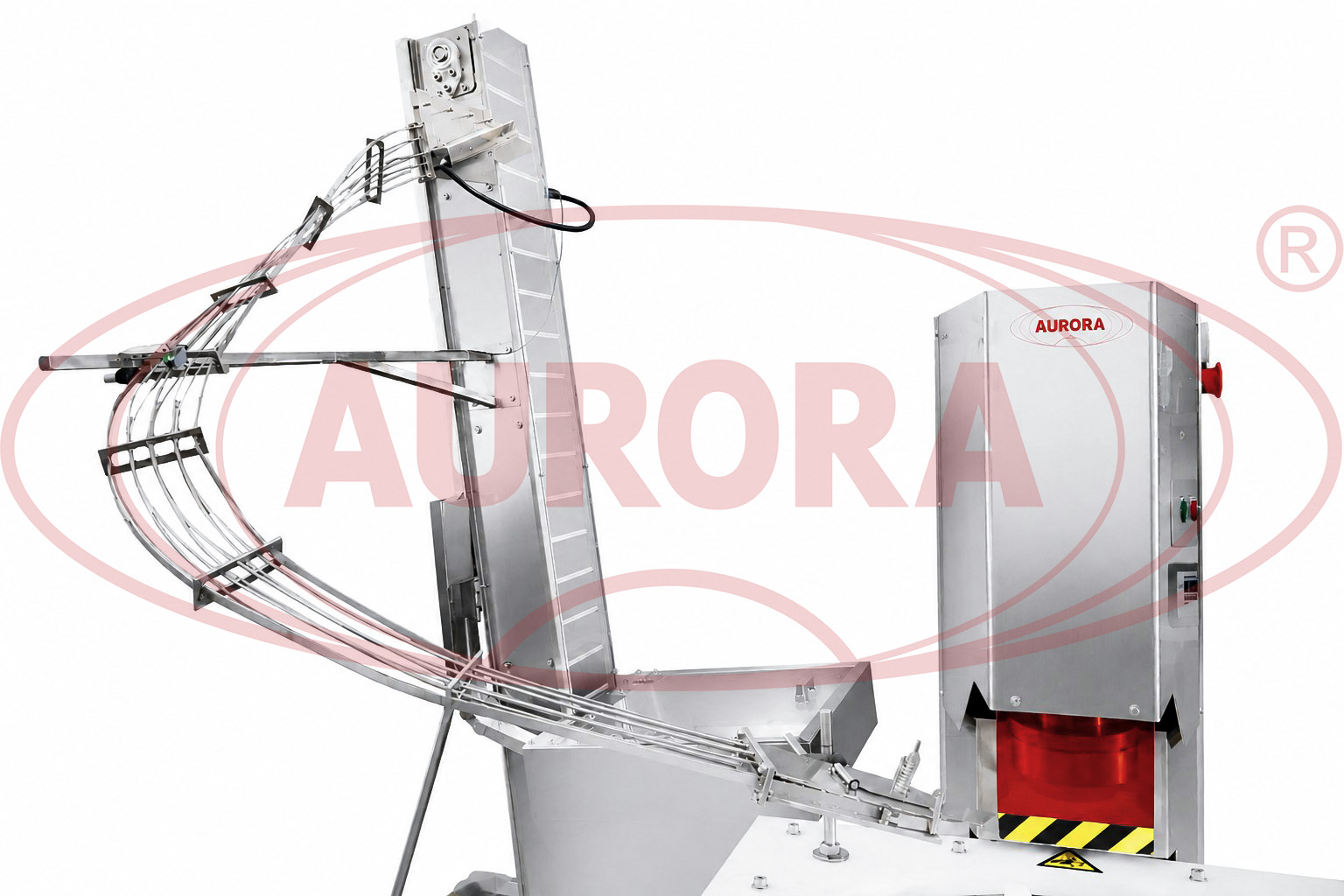

Для ориентации крышек в укупоре применяется ориентатор элеваторного типа. Лента ориентатора располагается под определенным углом, и неправильно ориентированные крышки попадают обратно в бункер. На желобе, подающим крышки от ориентатора к укупору, установлен датчик переполнения, с помощью которого работа ориентатора приостанавливается. Производительность ориентатора регулируется настройкой скорости вращения электродвигателя, приводящим в движение ленту.

Основные элементы

  •  мотор-редуктор ориентатора;
  •  лента ориентатора;
  •  регулируемая опора;
  •  желоб подачи крышки;
  •  бункер для крышек;
  •  датчик переполнения;
  •  панель управления укупора;
  •  укупорочная головка с магнитной муфтой;
  •  диск делительный;
  •  транспортер линейный;
  •  кронштейн;
  •  общая панель управления;
  •  шкаф с электрокомпонентами.

Преимущества

  •  Простота эксплуатации и переналадки на другой формат тары;
  •  Единое значение показателя крутящего момента между тарой одной партии;
  •  Защита желоба подачи крышки от деформации посредством правильного позиционирования ориентатора относительно укупора;
  •  Нержавеющая сталь AISI304, полипропилен, капролон ПА-6 и другие высокопрочные материалы в составе основных составных деталей.

Универсальность

Данная установка демонстрирует эффективную работу с тарой разного объема и габаритов. Переход на новый формат осуществляется при помощи делительных дисков с соответствующими диаметрами пазов.

Удобство работы

Основные элементы управления автоматом располагаются на общей панели, посредством которой оператор может удобным образом регулировать скорость работы, усилие закрутки и другие параметры. При необходимости на панели могут быть дополнительно размещены элементы управления совместно используемого оборудования.

Варианты исполнения

Укупорочная машина изготавливается на основе индивидуального технического задания, предоставленного Заказчиком. В каждом случае конфигурация установки определяется с учетом потребностей конкретного производства. Комплект поставки может включать дополнительное оборудование: оптимальный тип конвейерной системы, накопительный стол и ряд других. При необходимости предварительного обеззараживания укупориваемой тары или крышек мы предлагаем оснащение установки бактерицидным облучателем.

Безопасность

Производство закаточных машин данного типа осуществляется в соответствии с ГОСТ 25749-2005. Установки соответствуют всем необходимым санитарно-гигиеническим показателям и при эксплуатации не выделяют вредных для продукта или здоровья человека веществ.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: линейные укупоры
Количество укупорочных головок: 1 шт
Тип тары: Стеклянная тара
Метод укупорки: Закрутка с заданным моментом
Мощность: 1 кВт
Вес: 210 кг
Тип крышек: Twist-off
Напряжение: 220
Рабочее давление: 0,4-0,6 МПа
Отрасль:
  • Пищевое производство
Высота тары: 104 - 205 мм
Диаметр корпуса тары: 89 - 128 мм
Продолжительность переналадки: до 10 мин
Диаметры крышек: до 85 мм
Высота: 1730 мм
Скорость вращения стола: до 16 об/мин
Диаметр вращающегося стола: до 900 мм
Длина: 1150 мм
Ширина: 940 мм
Материал изготовления: AISI 304, AISI 316, капролон медицинский белый
Объем тары: 440, 730, 1150 мл

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Автомат закаточный МЗ-400Е2М для Twist-off с ориентатором элеваторного типа

Укупорка банок объемом 440, 730, 1500 мл с помощью автомата закаточного МЗ-400Е2М

Ориентатор элеваторного типа БК-3000
Ориентатор, выполняющий подъем крышек из бункера и их последующую ориентацию на горле тары. Требует меньшего контроля оператора в отличии от других типов ориентаторов.
