Линия полностью автоматически выполняет комплекс операций по розливу и упаковке в канистры строительной грунтовки с пигментом. Оборудование оснащено участками дозирования продукта и укупорки тары крышками, зоной проверки герметичности тары и станцией этикетирования.

Дозирующая система машины обеспечивает высокоточное наполнение тары двумя продуктами одновременно – грунтовкой и красящим пигментом. Диапазон розлива варьируется в пределах 2000-20000 мл. Для пигмента предусмотрена буферная емкость объемом 10 л. Обкатчики, установленные после зоны дозации, равномерно распределяют поток тары и выравнивают ее положение на транспортере.

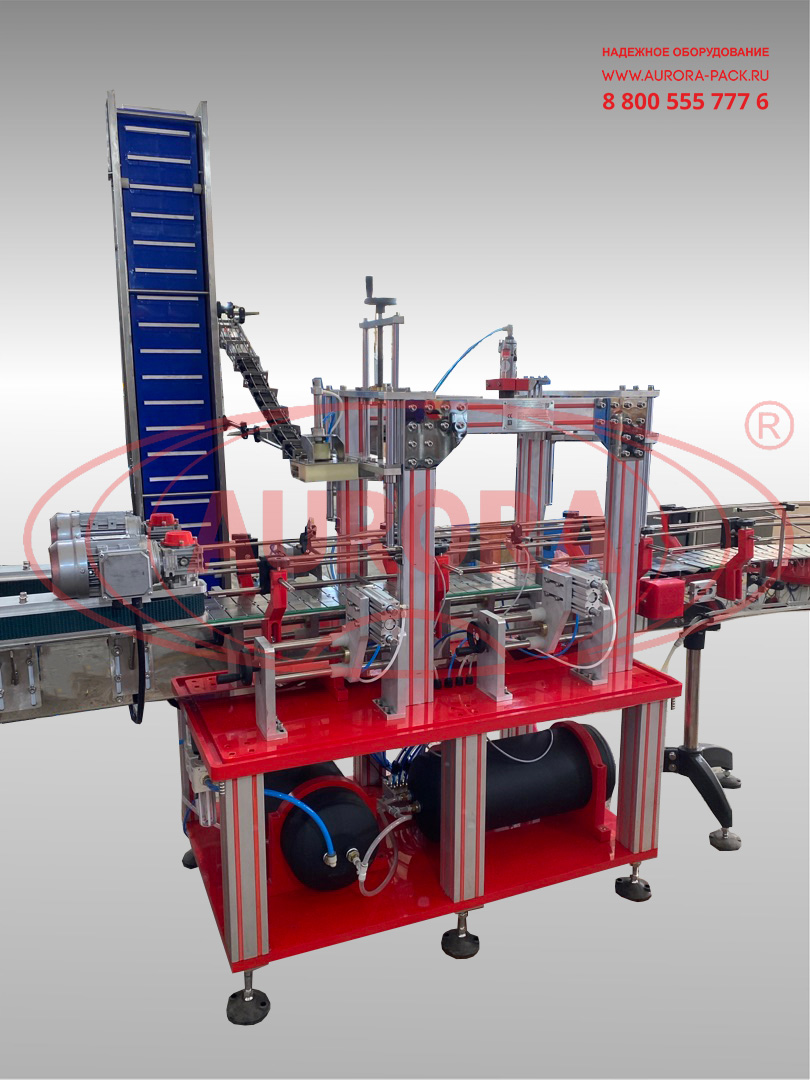

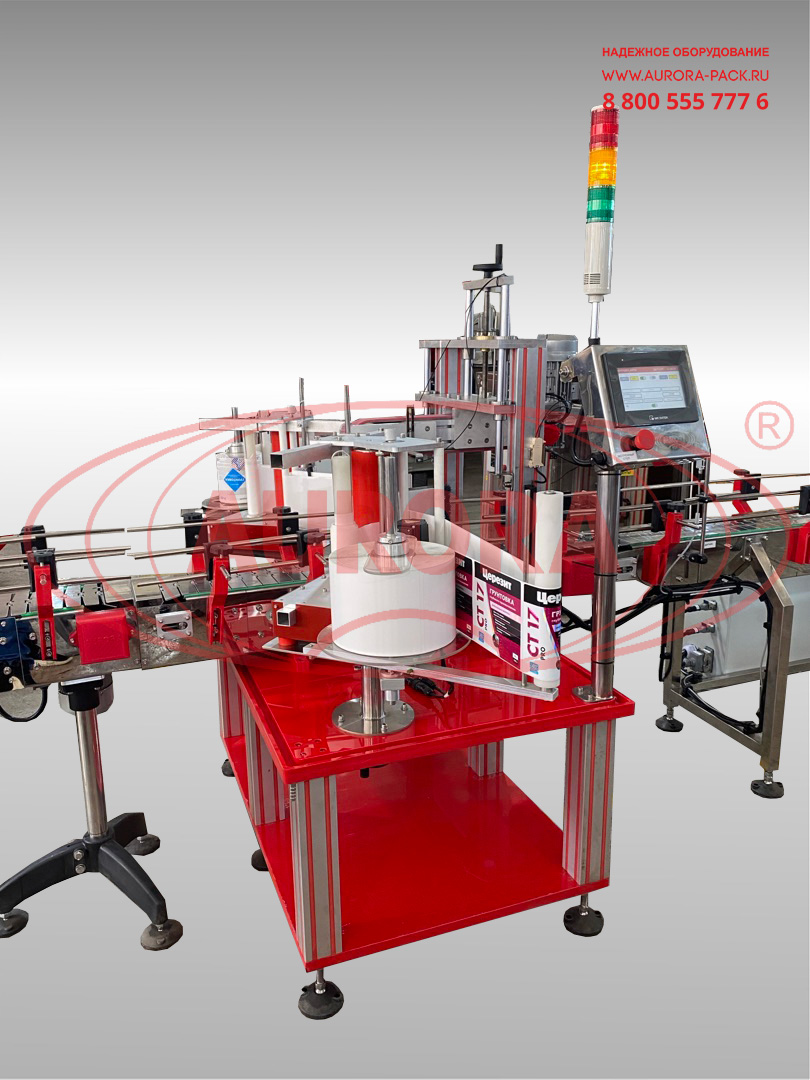

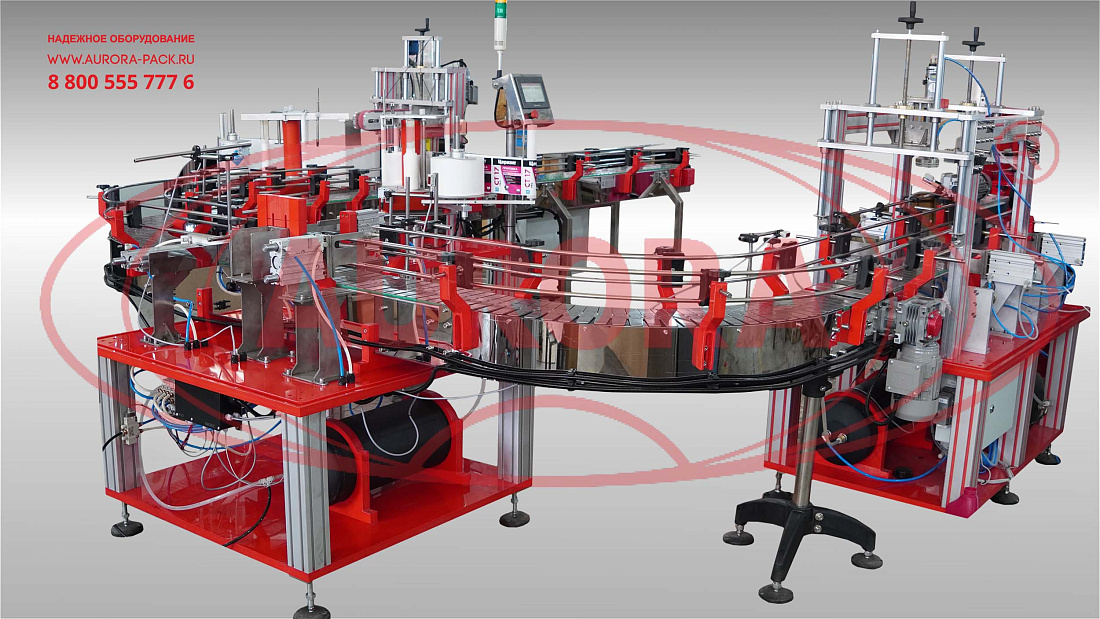

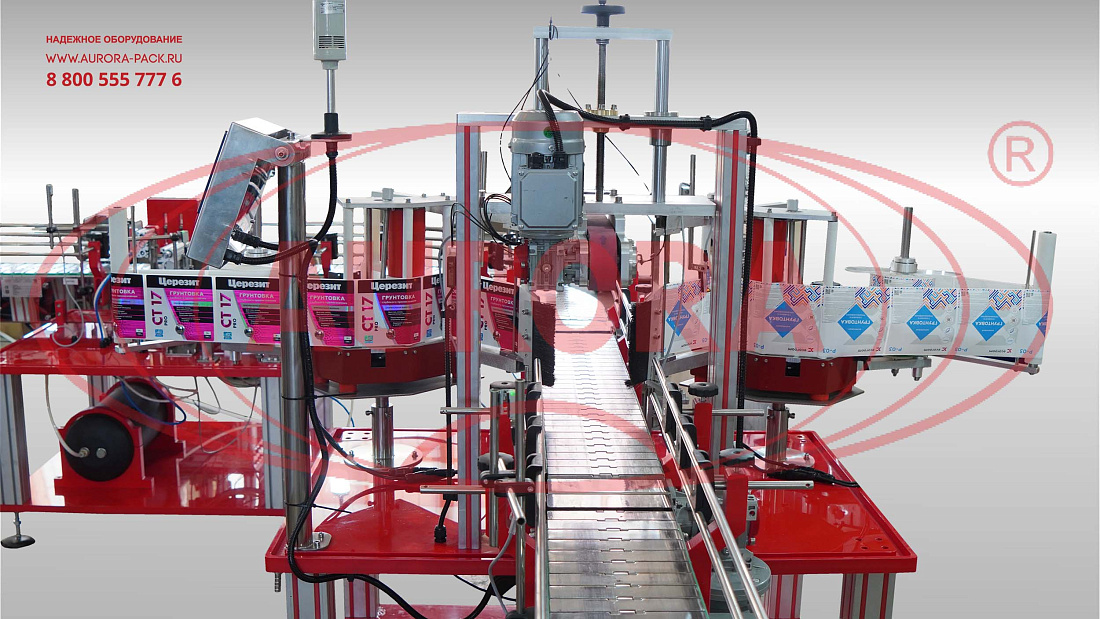

В комплектацию включен ориентатор элеваторного типа, который правильно позиционирует крышки и подает их в зону предварительной установки на тару. После укупорки выполняется проверка герметичности тары, по результатам которой упаковка отбраковывается или направляется на следующий участок. Этикетировочный узел адаптирован к нанесению сразу двух этикеток на противоположные стороны канистры. Транспортерная система оснащена поворотными секциями, что создает более компактную и удобную конфигурацию линии.

Назначение и область применения

Линия предназначена для дозированной подачи двух видов жидкого продукта в несколько емкостей одновременно, ориентирования крышек и предварительной установки их на тару, укупорки тары крышками методом закрутки, проверки качества укупорки и отбраковки несоответствующих канистр, а также нанесения на тару этикеток на самоклеящейся основе. Оборудование может применяться в химической промышленности на предприятиях, выпускающих грунтовку и другие строительные материалы для обработки поверхностей.

Принцип работы

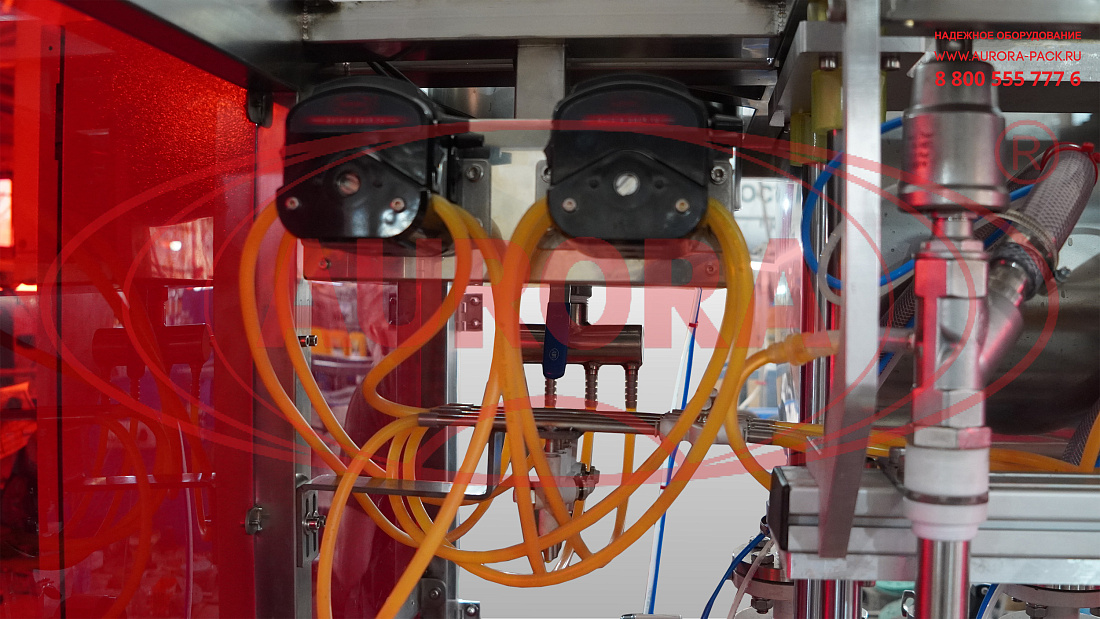

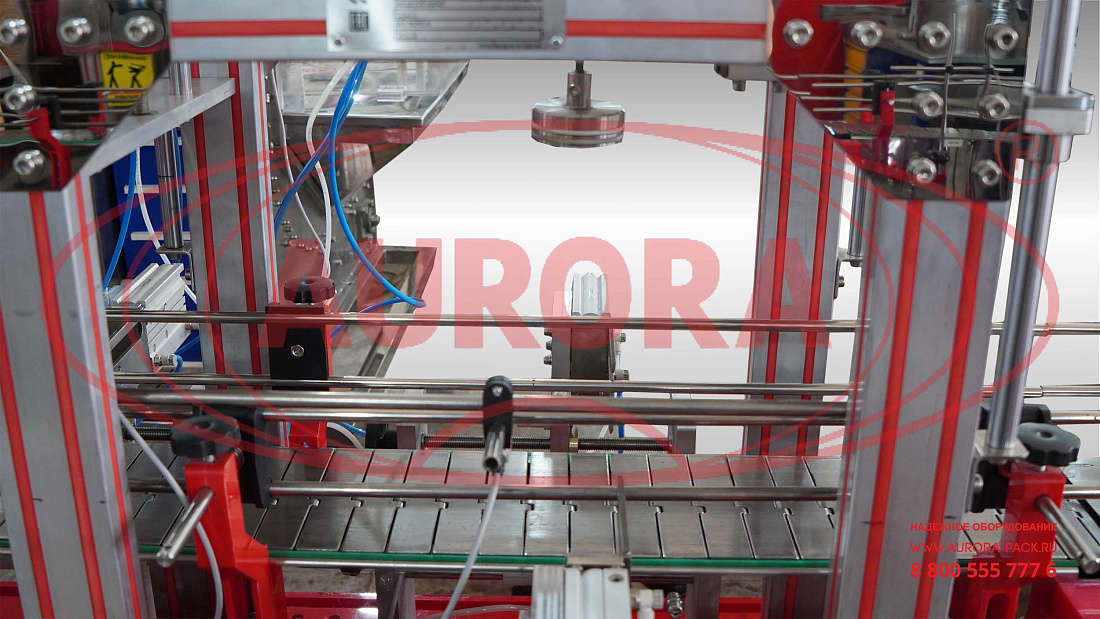

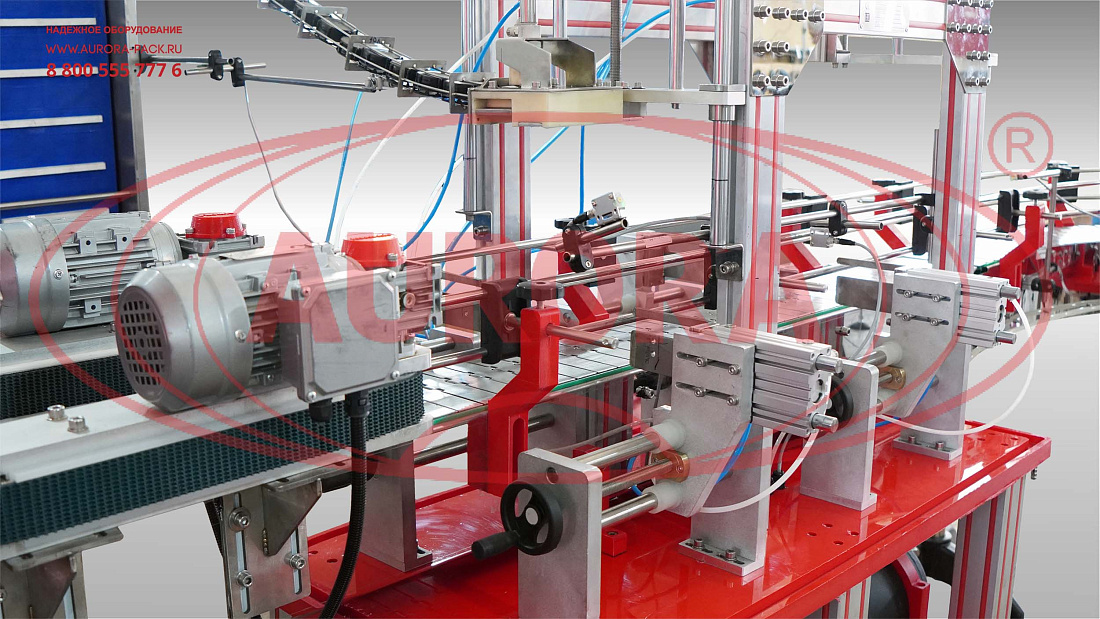

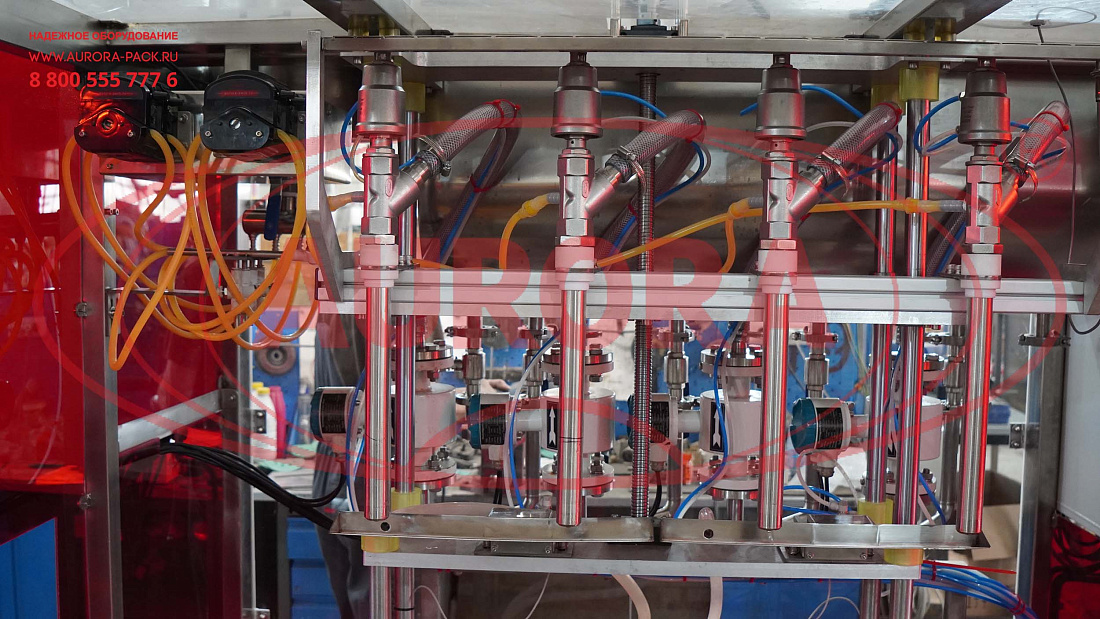

Тара перемещается по транспортеру в зону дозирования. Датчик наличия тары фиксирует её появление и останавливает группу канистр в позиции розлива. Отсекатели фиксируют количество тары, соответствующее числу дозирующих сопел (4 шт.). Пневмоцилиндры приводят в движение каплесборники, которые задвигаются под сопла. Серводвигатель с винтовым подъемным механизмом опускает дозирующие сопла с пневмоклапанами в рабочее положение. Открываются пневмоклапаны, и начинается подача продукта через дозирующие сопла. Одновременно два перистальтических насоса подают пигмент в тару. По достижении заданного объема подача продукта и пигмента прекращается. Дозирующие сопла поднимаются сервоприводом. Каплесборники выдвигаются, улавливая остатки продукта и предотвращая загрязнение транспортера и тары. Выходной отсекатель освобождает наполненную тару, и она перемещается дальше по транспортёру в зону закрутки крышек. Срабатывает датчик, фиксирующий появление тары. Пневматические отсекатели обеспечивают остановку движение тары перед укупоркой. Укупорочная головка опускается и производит закрутку крышки. Далее укупоренная канистра по транспортеру перемещается в зону проверки герметичности. Датчик наличия тары фиксирует подход канистры к контрольной позиции. После срабатывания датчика активируется пневматический отсекатель, который блокирует движение последующей тары до завершения проверки. Далее выполняется контроль герметичности. Негерметичная тара на следующей позиции сдвигается толкателем на площадку отбраковки. Герметичная тара продолжает движение по транспортеру в зону этикетировки. Появление канистры фиксируется датчиком, который подает команду на пуск привода аппликаторов. Лента с этикетками протягивается через адаптер, этикетка отделяется от подложки и наклеивается на проходящую тару. Наполненная и укупоренная канистра с этикеткой перемещается в зону выгрузки.

Основные элементы

• Дозатор мод. Niagara-g модификация А-2000-20000-4-Е200-ASF-Н2-Р2;
• Ориентатор крышек мод. ОК модификация ЭЛ;

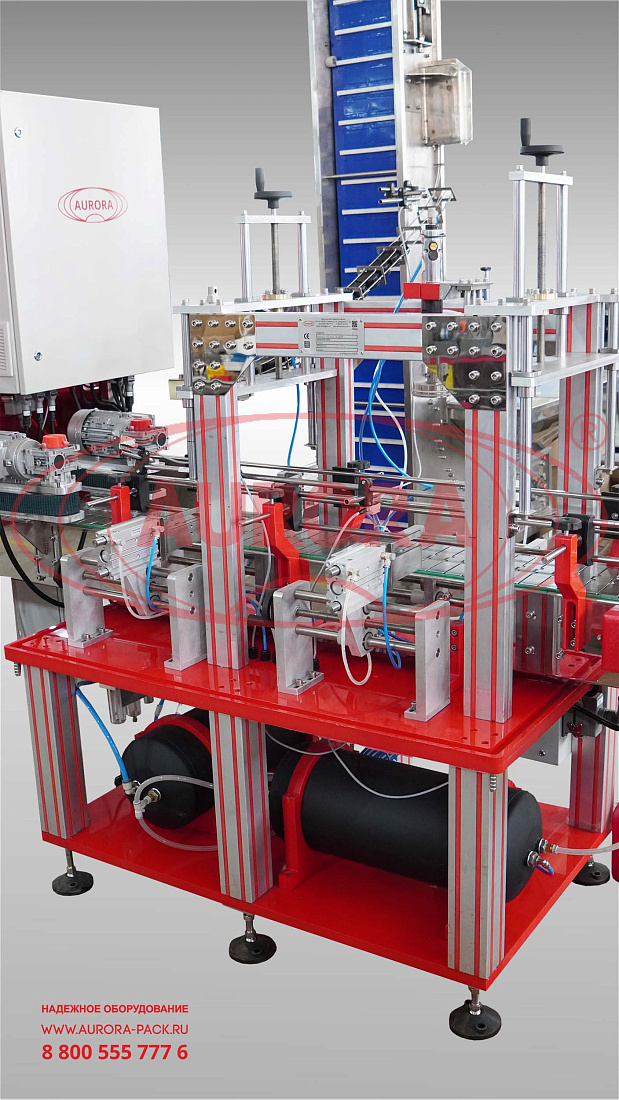

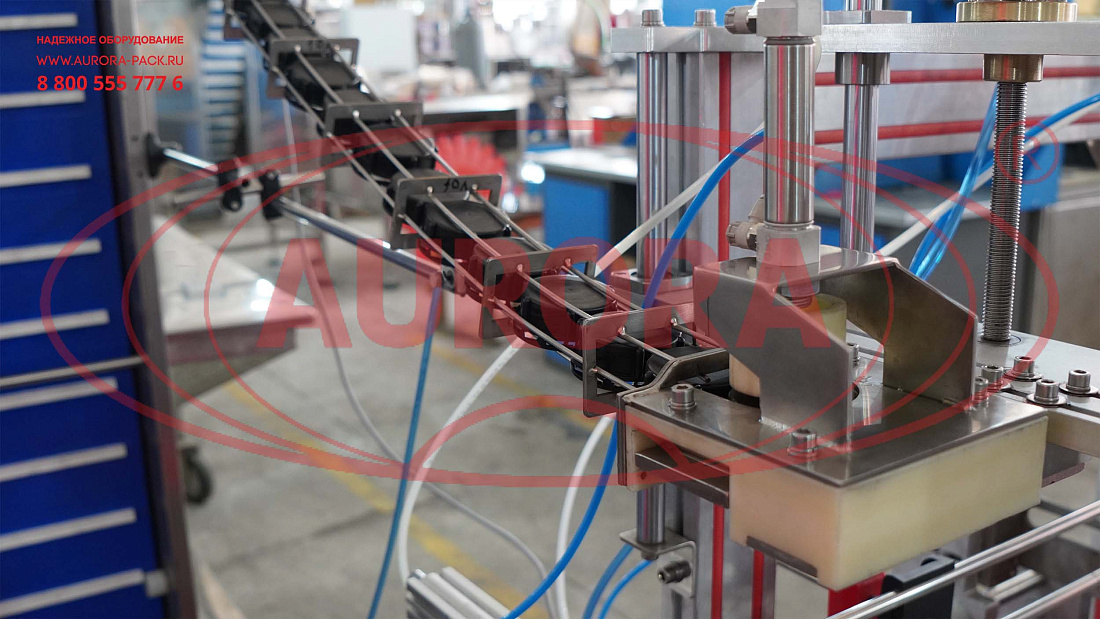

• Укупор мод. МЗ модификация А-ШЛК;

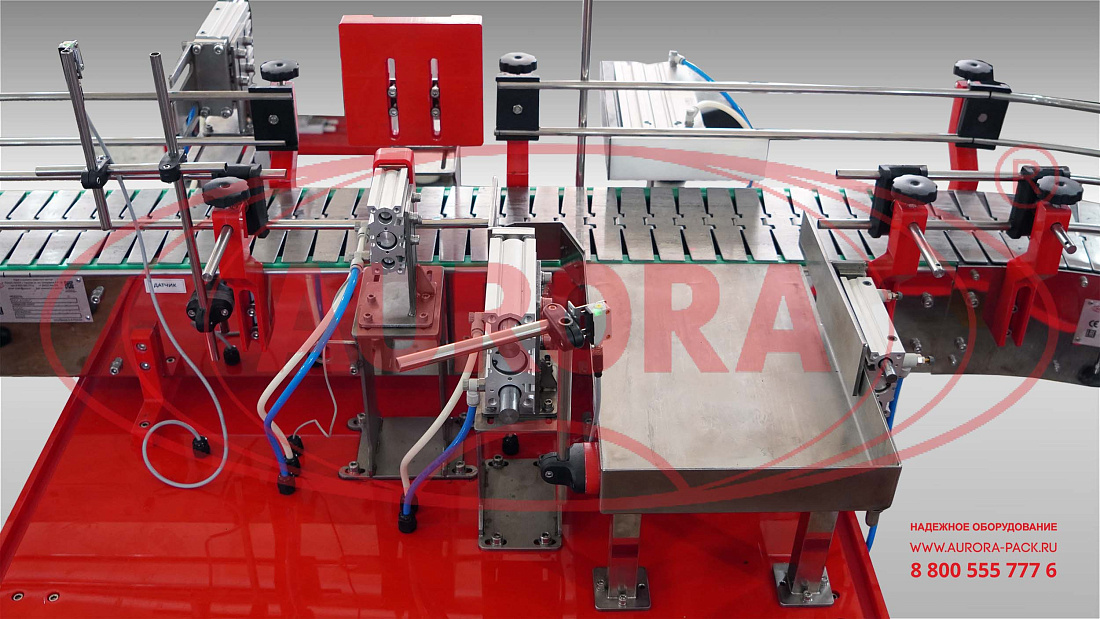

• Отбраковщик мод. МИ400ВО;
• Этикетировщик мод. АЭ модификация А-2-250-ВП;

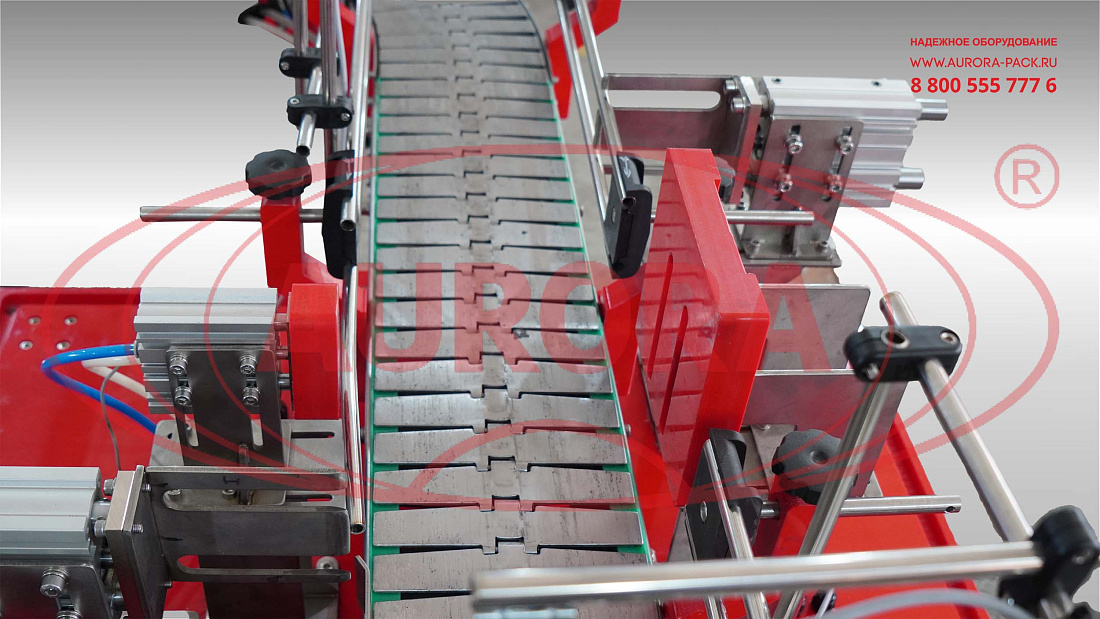

• Пластинчатый транспортер мод. ТЛ;
• Элементы управления.

Преимущества

• Высокая производительность;
• Точный и быстрый розлив с одновременной подачей пигмента;
• Автоматическая подача крышек;
• Качественная укупорка тары;
• Наличие системы отбраковки;
• Ровное этикетирование в поточном режиме;
• Простота управления, контроля и ухода.

Универсальность

Линия может применяться для розлива грунтовки и другой строительной химии в ПЭТ канистры нескольких типоразмеров.

Удобство работы

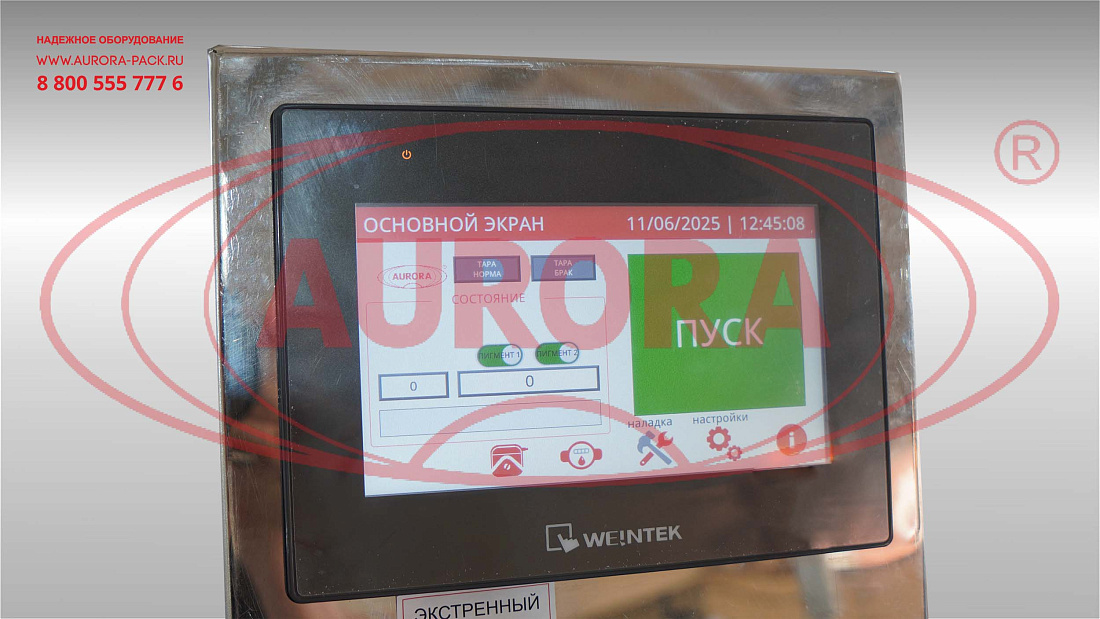

Управление работой оборудования осуществляется при помощи сенсорной панели. Дружественный интерфейс позволяет легко и быстро настраивать необходимые параметры. Предусмотрена возможность тестового запуска отдельных элементов, что повышает точность настройки. Наиболее удобные режимы работы можно сохранять в памяти системы управления.

Варианты исполнения

Опционально возможно дополнение линии датировщиком, приемным рольгангом и другим оборудованием по запросу. Возможна установка этикетировочной станции с адаптацией под нанесение П-образных этикеток.

Безопасность

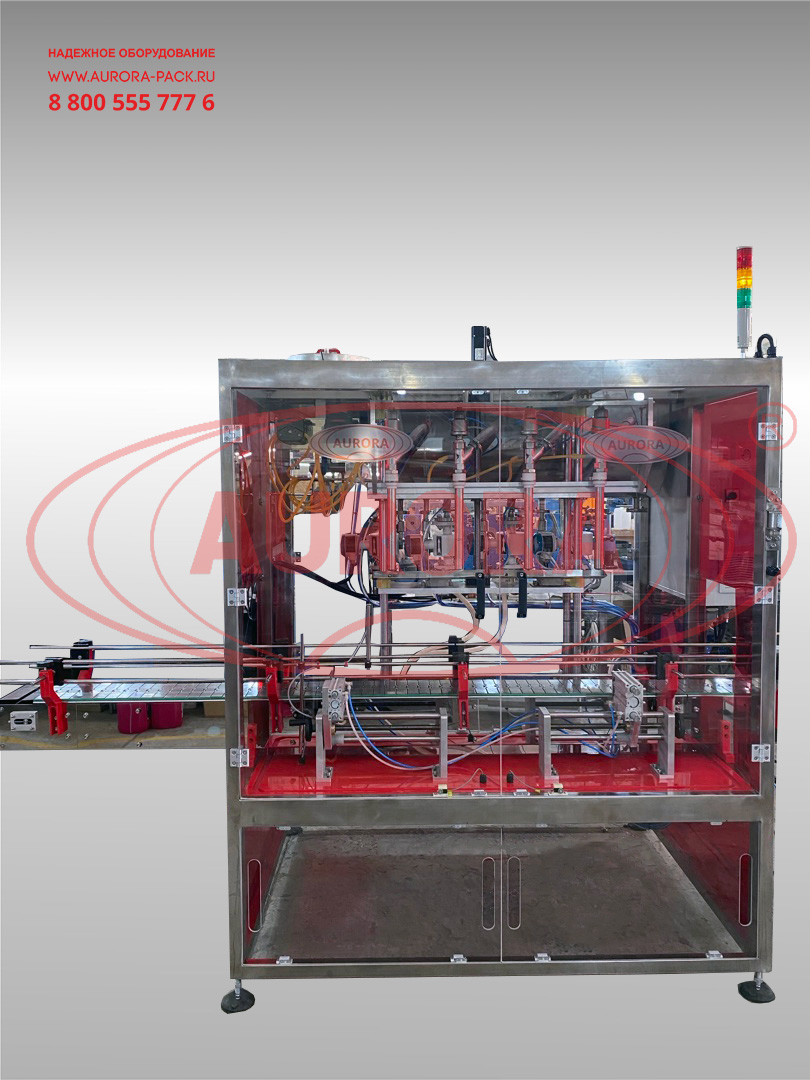

В зоне дозации установлено защитное ограждение, оснащенное системой защиты от открытия дверей во время работы машины. Материалы, используемые в производстве оборудования, соответствуют всем отраслевым требованиям в области безопасности и не содержат токсических веществ.
