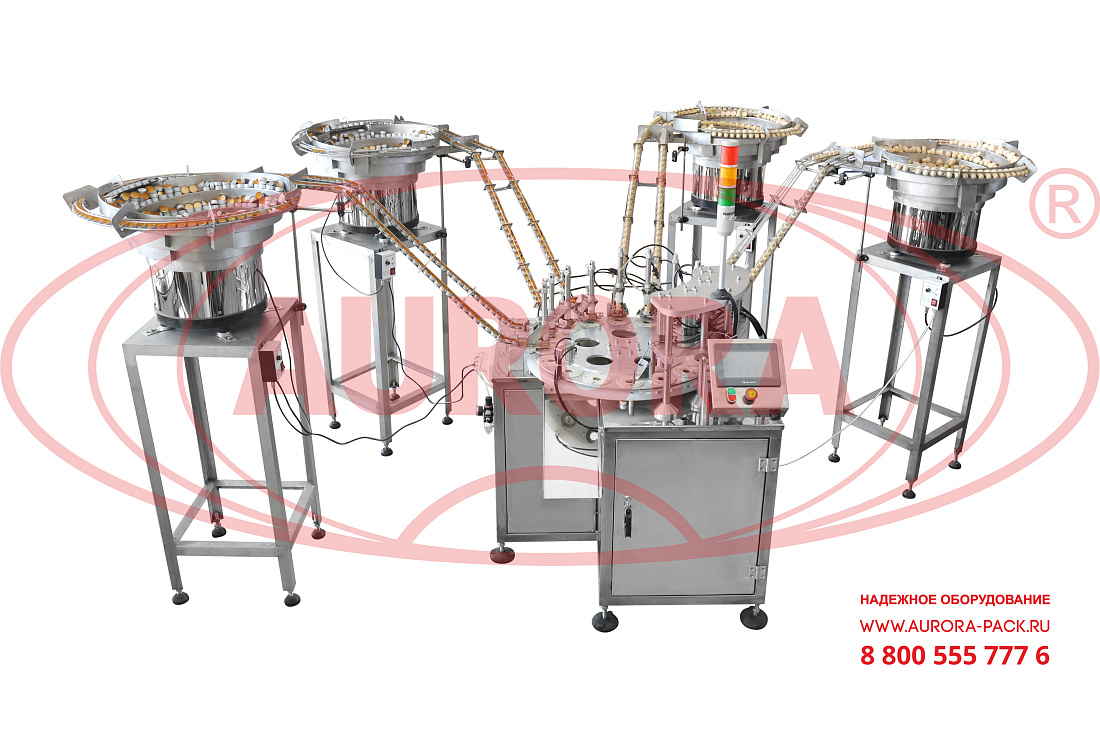

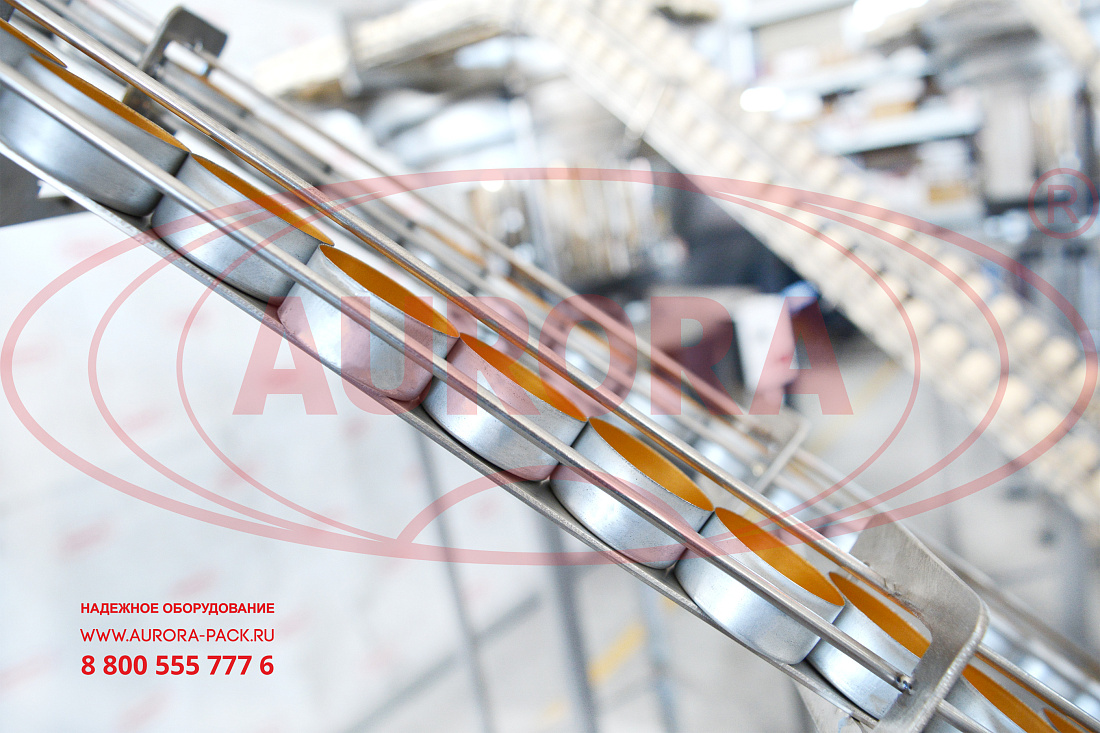

Автоматическая сборочная линия выполняет качественную завальцовку алюминиевых колпачков на корковых и полимерных Т-образных пробках типа «камю». В ее состав входят четыре вибрационных ориентатора, которые правильным образом переворачивают и подают колпачки в зону укупорки. Одновременно выполняется сборка сразу 4-х комплектов колпачков с пробками, что позволяет развивать высокую производительность — до 3000 шт/час.

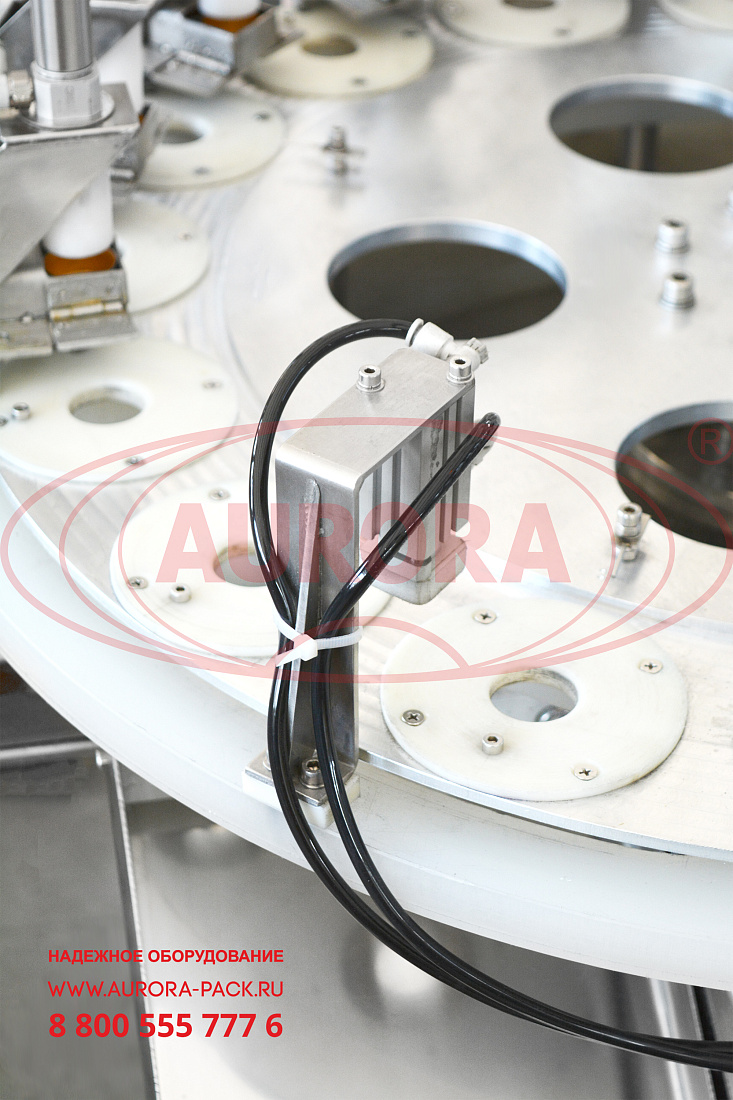

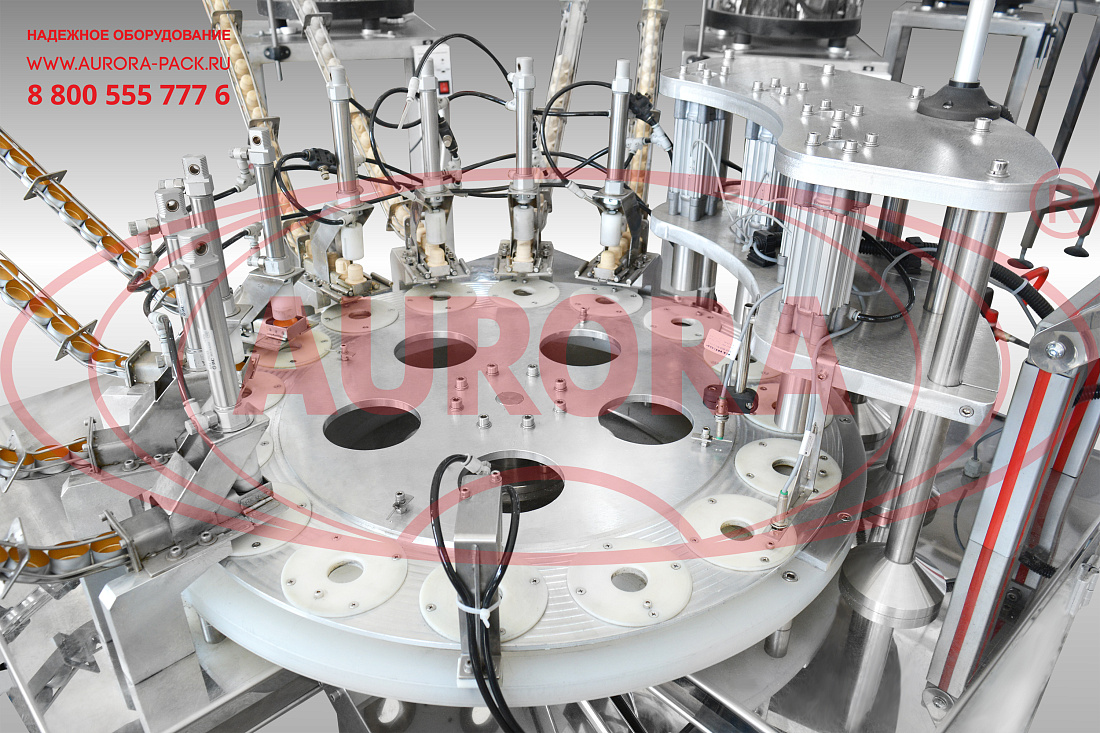

Перемещение и позиционирование колпачков и пробок реализуется вращающимся диском с пошаговым принципом работы. Изделия надежно фиксируются в индивидуальных посадочных местах. Встроенные датчики метки обеспечивают стабильную работу поворотного стола. Оборудование изготавливается с применением коррозиестойких и долговечных материалов.

Назначение и область применения

Линия предназначена для сборки колпачков, состоящих из двух компонентов —Т-образной пробки и внешнего алюминиевого колпачка. Оборудование может применяться в качестве автономной станции или в составе машин для укупорки винных и коньячных бутылок, емкостей с растительным маслом, парфюмерных флакончиков и других видов тары.

Принцип работы

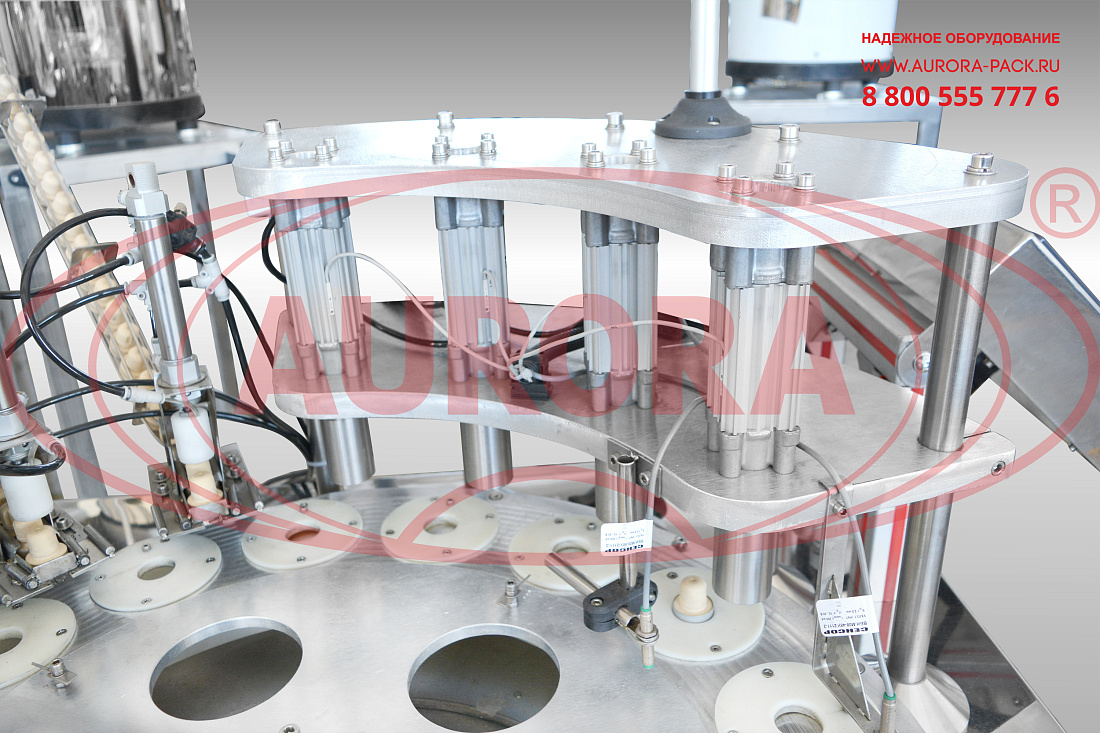

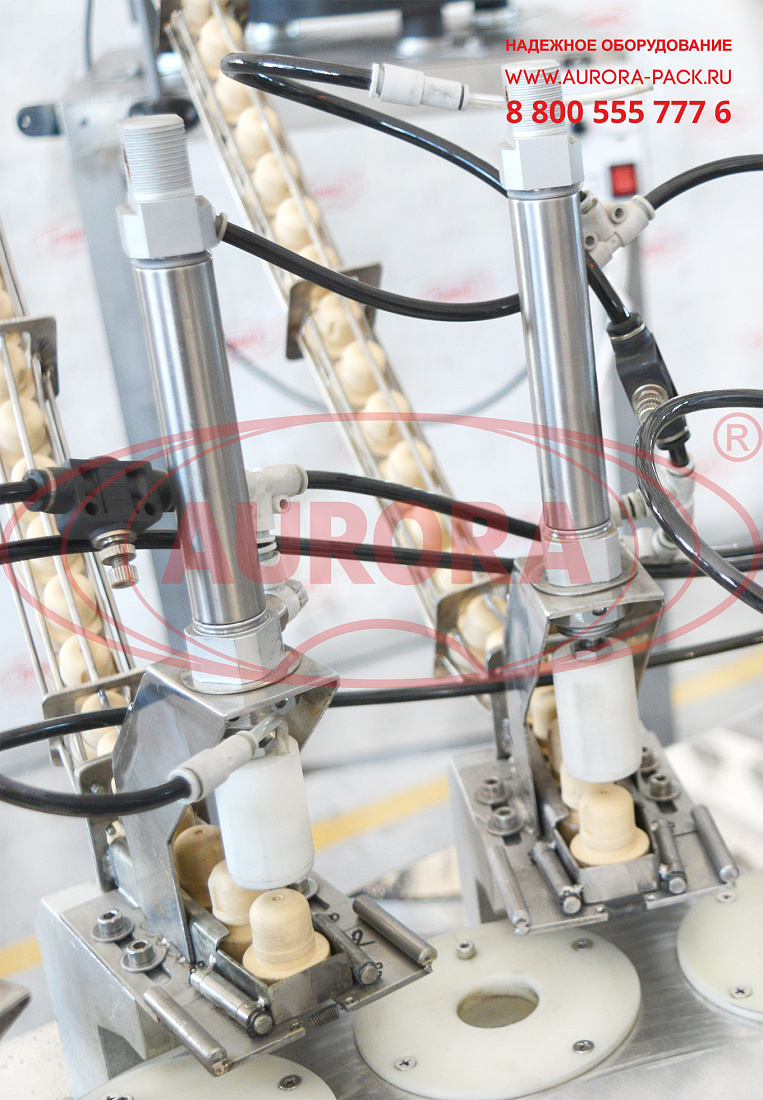

Колпачки поступают в механизм установки и забиваются в посадочные места. Далее поворотный стол делает один шаг, и 4 колпачка перемещаются в зону установки пробок. Следующим этапом пробки забиваются в колпачки и поступают в зону укупорки, где 4 укупорочные головки завальцовывают колпачки на пробках. После завальцовки колпачки с пробками перемещаются в зону выхода и выталкиваются в лоток готовой продукции.

Основные элементы

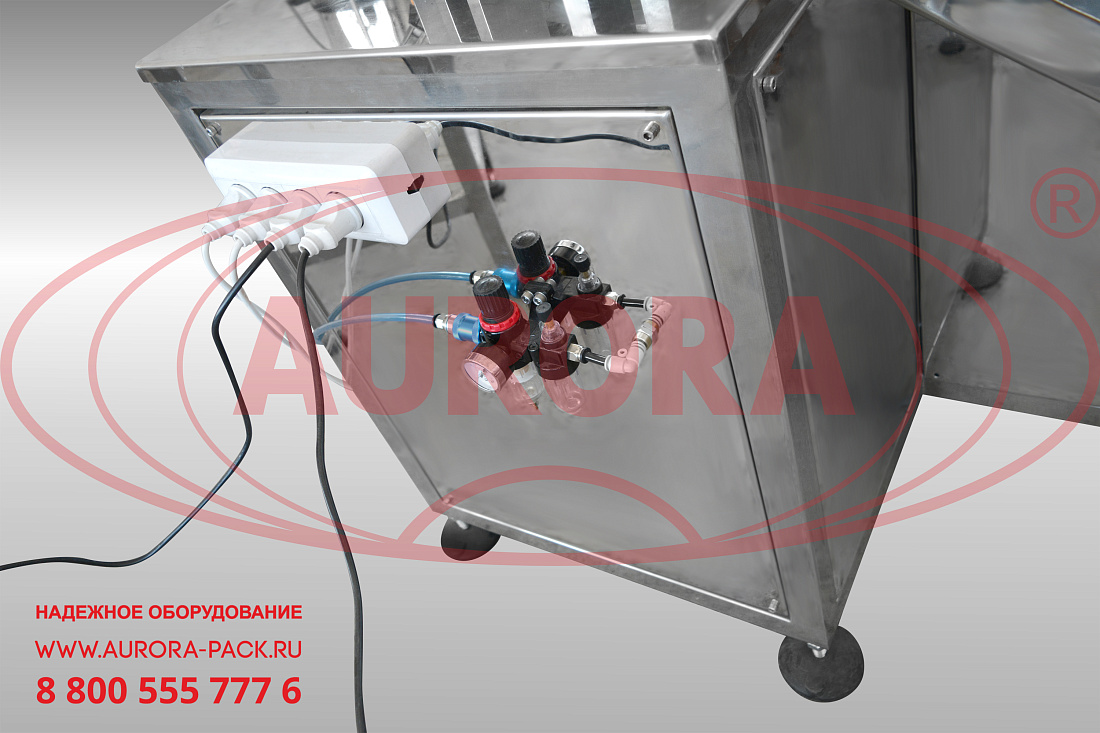

• Блок подготовки сжатого воздуха;
• Блок управления ориентатором;
• Ориентаторы колпачков ОК-2000;
• Технологическая зона укупорки;
• Светосигнальная колонна;
• Ориентаторы пробок ОП-2000;
• Панель управления;
• Кнопка «Аварийный стоп»;
• Кнопки «Пуск и Стоп»;
• Шкаф с электро и пневмокомпонентами;

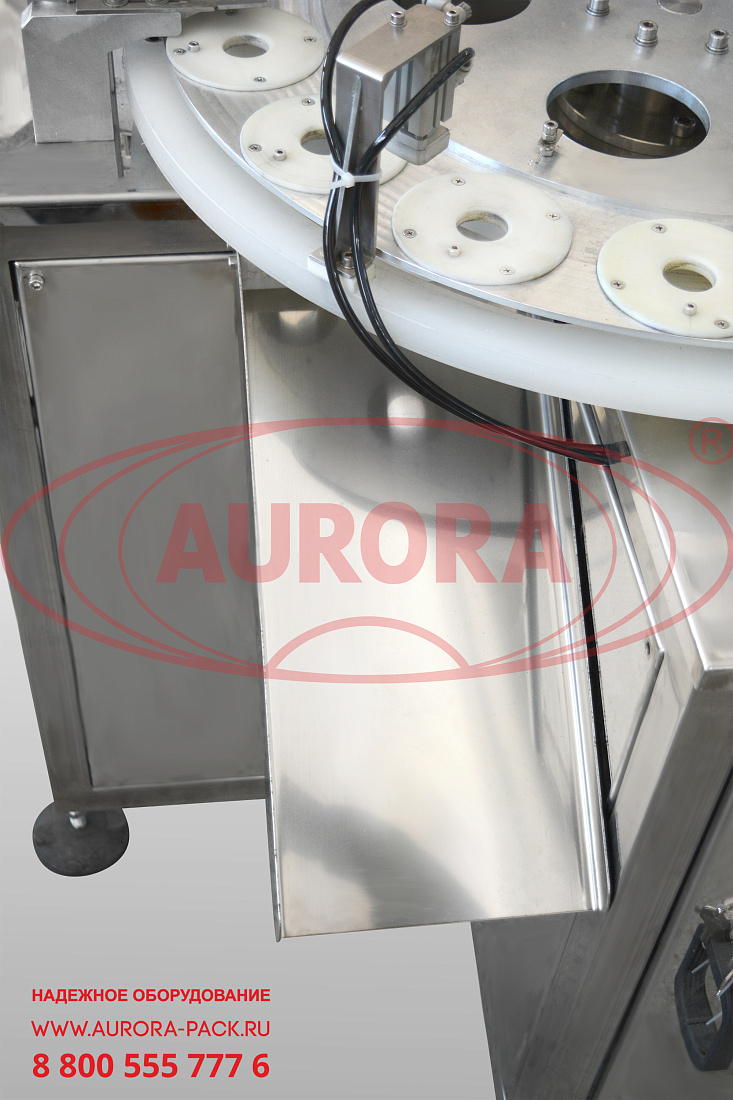

• Выходной лоток готовой продукции.

Преимущества

• Компактная конструкция рабочей зоны за счет системы с 16-позиционным поворотным столом;
• Автоматическое ориентирование колпачков и пробок при помощи ориентаторов;
• Согласованность взаимодействия узлов благодаря системе специальных датчиков;
• Простота эксплуатации и обслуживания.

Универсальность

Высота положения механизма укупорки может регулироваться, что позволяет использовать машину для сборки колпачков различного формата.

Удобство работы

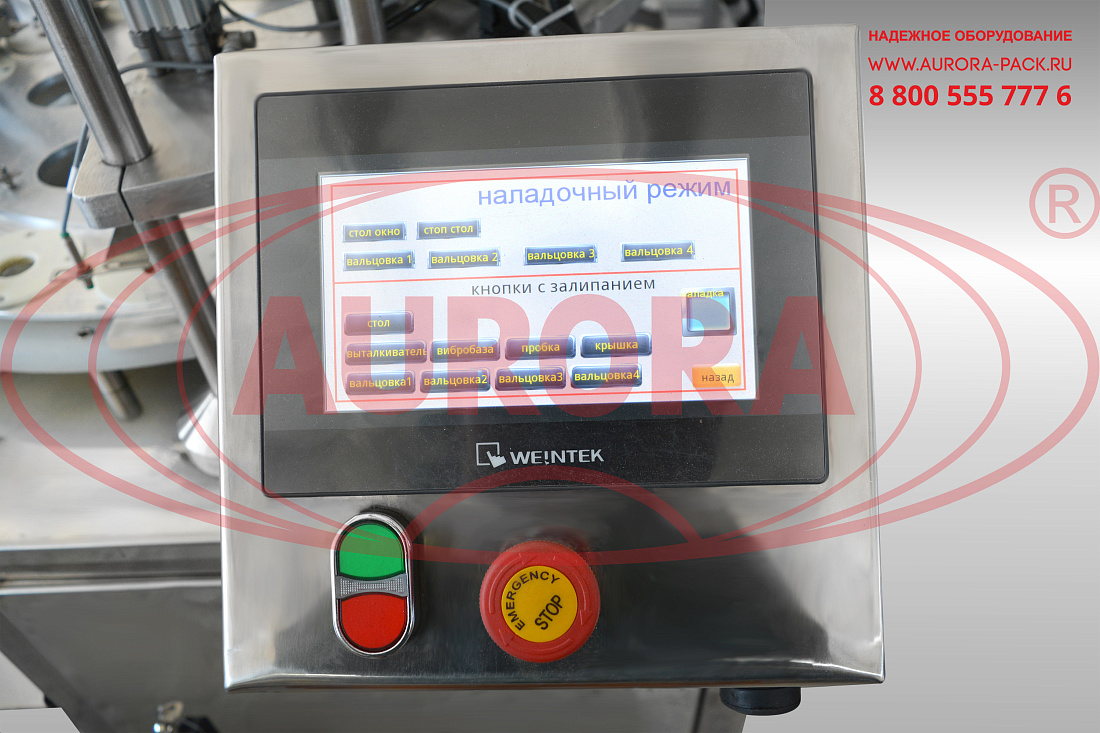

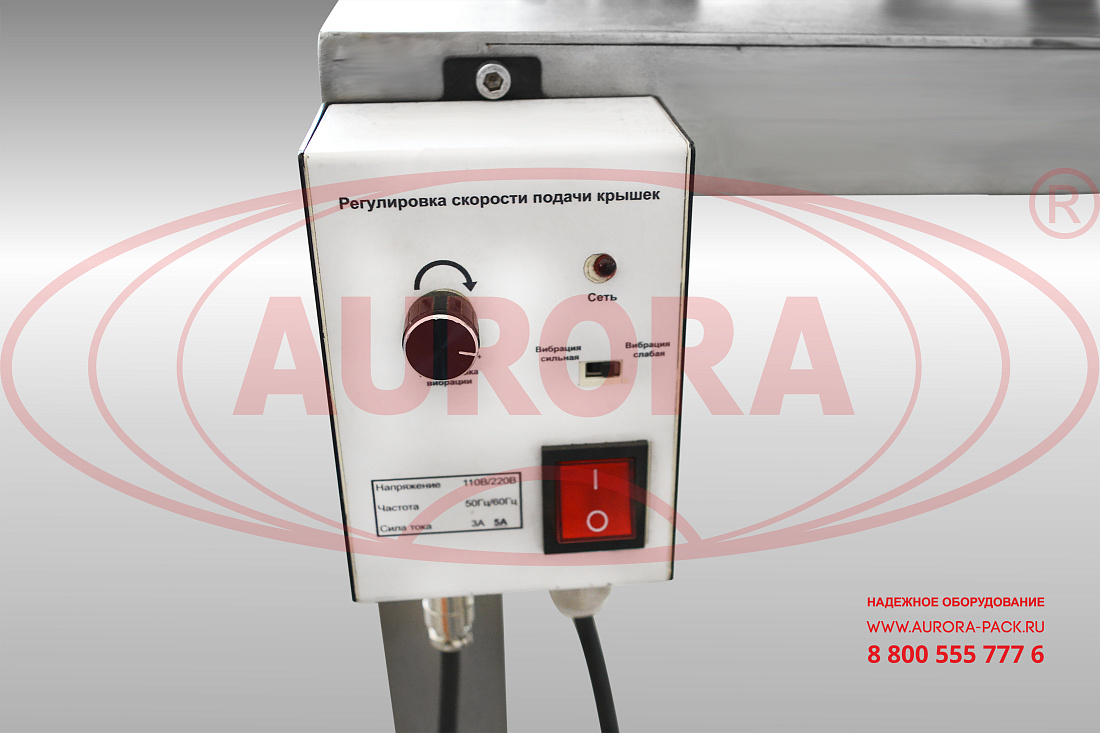

Настройка основных параметров рабочего цикла выполняется посредством панели с touch screen экраном и интуитивно-простым интерфейсом. Ориентаторы оснащены собственными блоками управления, при помощи которых осуществляется регулировка силы вибрации.

Варианты исполнения

Данная модель может изготавливаться в индивидуальном исполнении, в соответствии с типом и формой различных укупорочных средств. Для предприятий сегмента малого бизнеса мы выпускаем упрощенную модификацию с двумя ориентаторами.

Безопасность

Установка оснащена светосигнальной колонной, благодаря которой оператор может оперативно получать информацию о возникновении каких-либо сбоев в работе.
