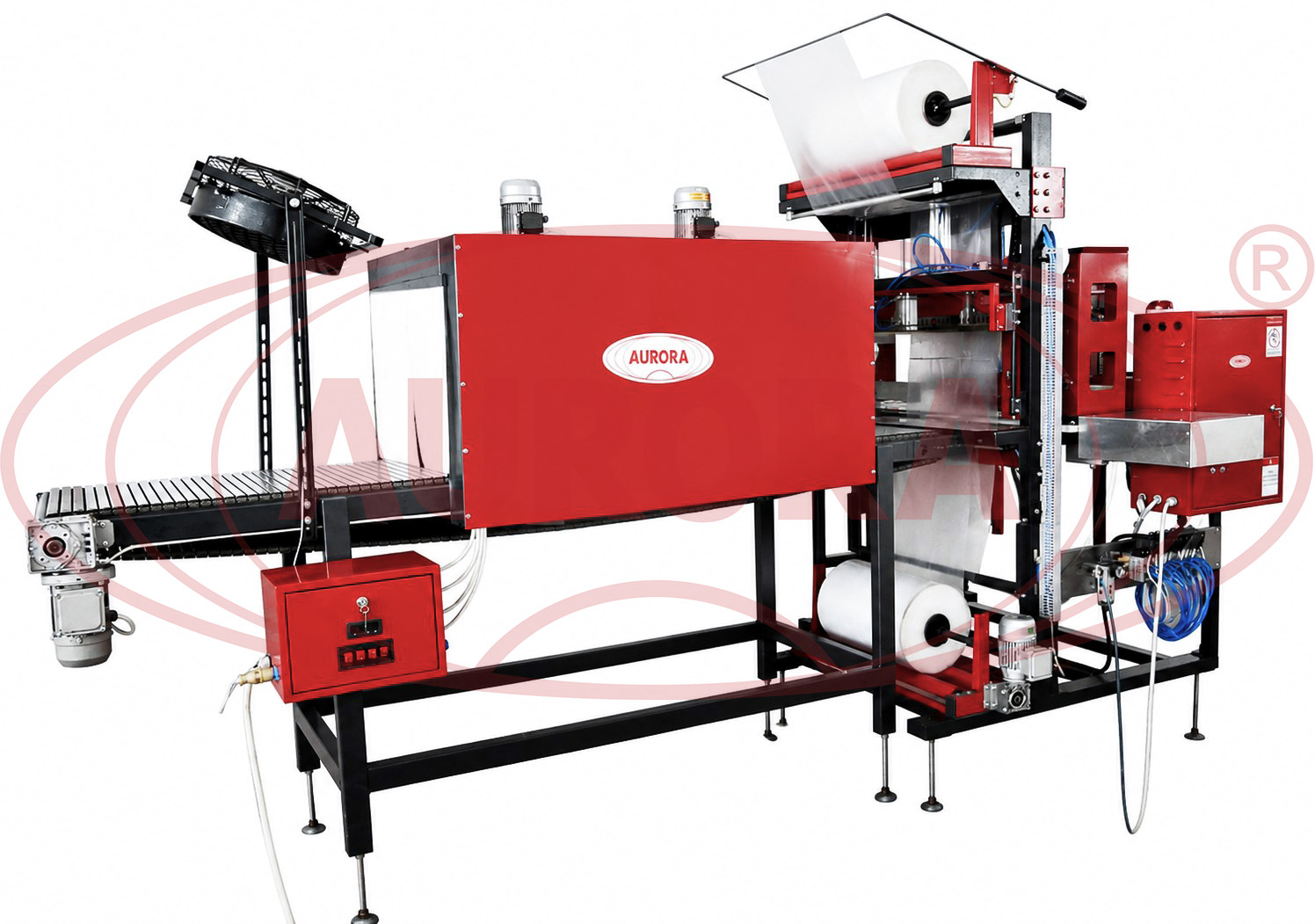

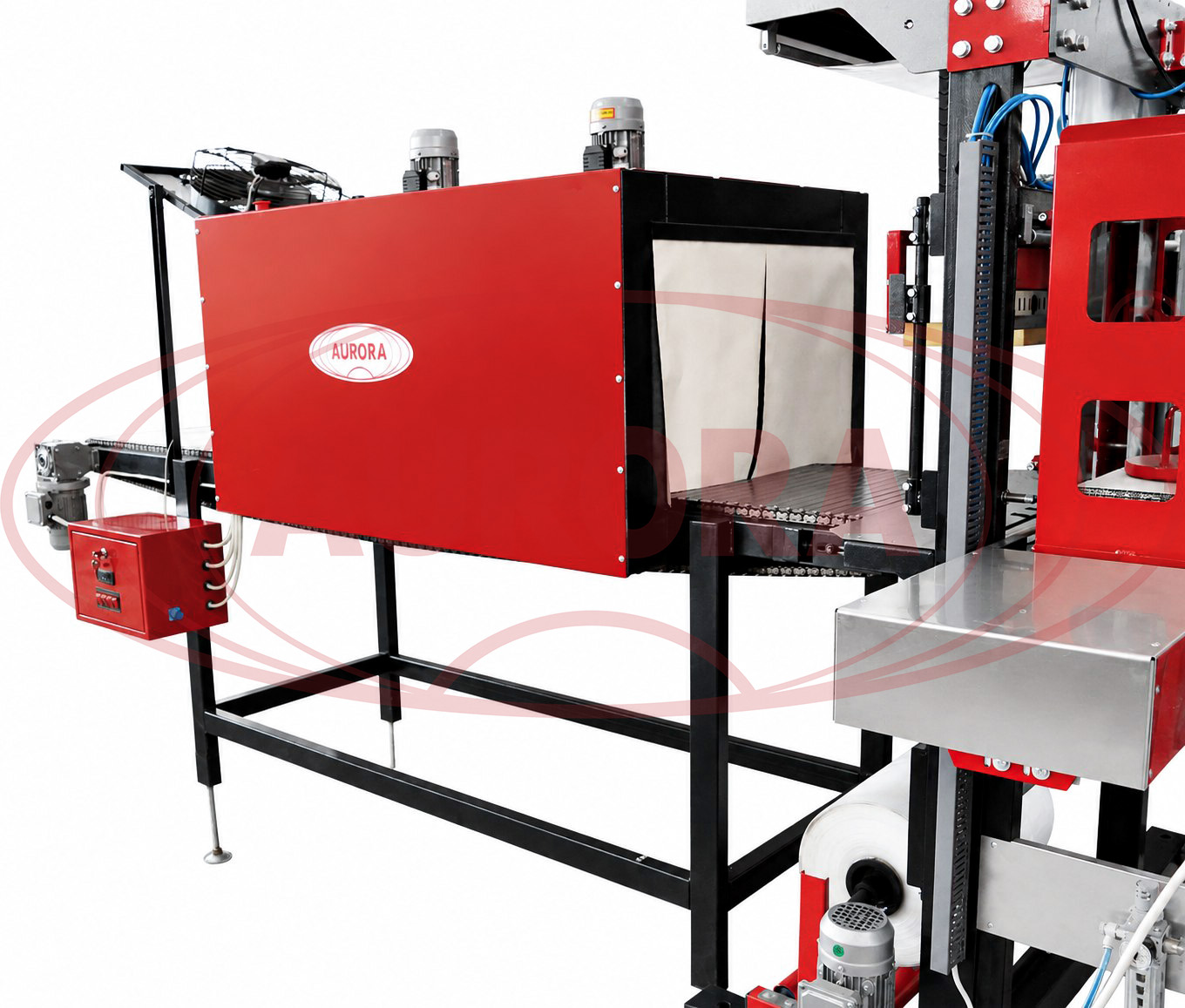

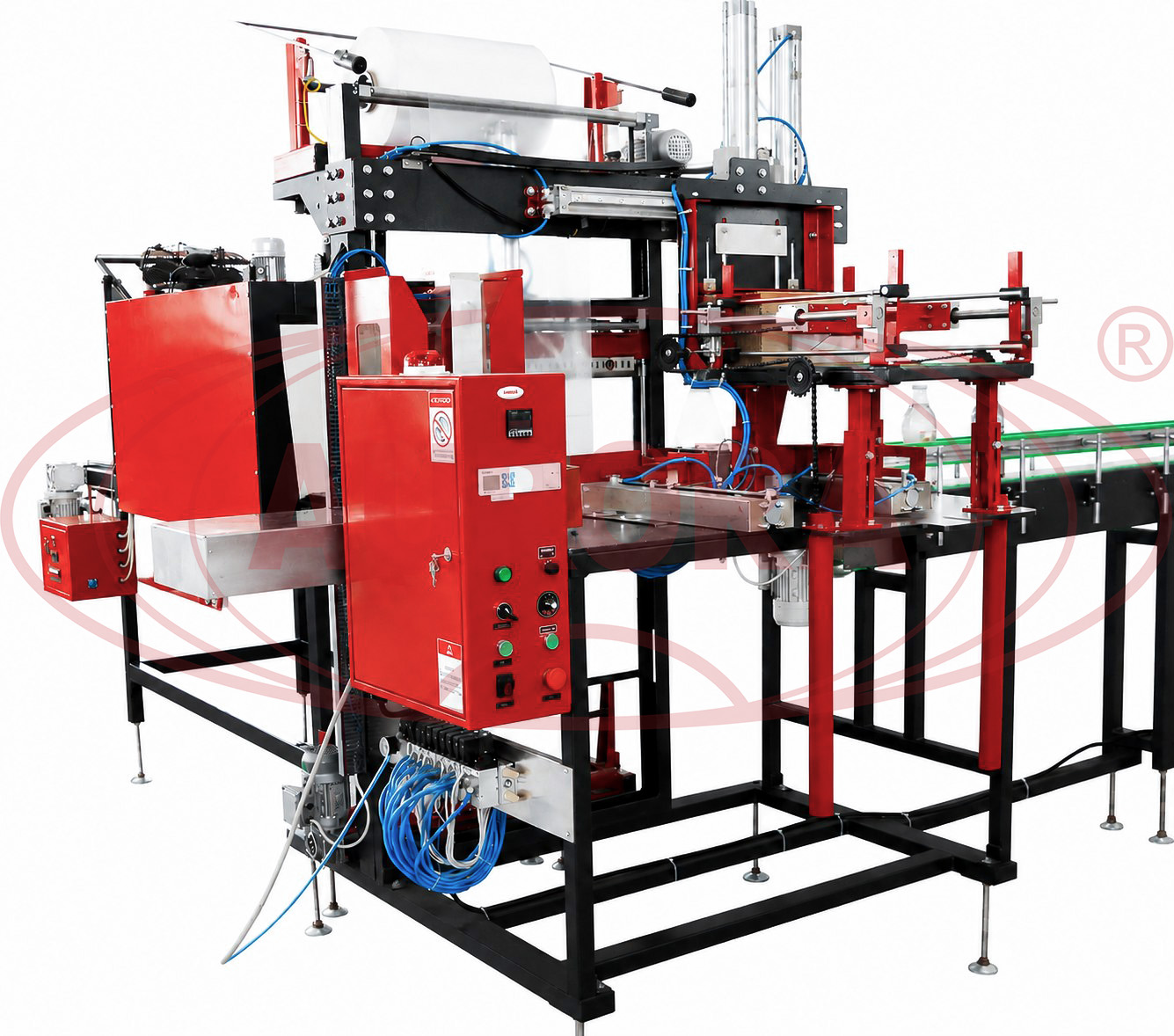

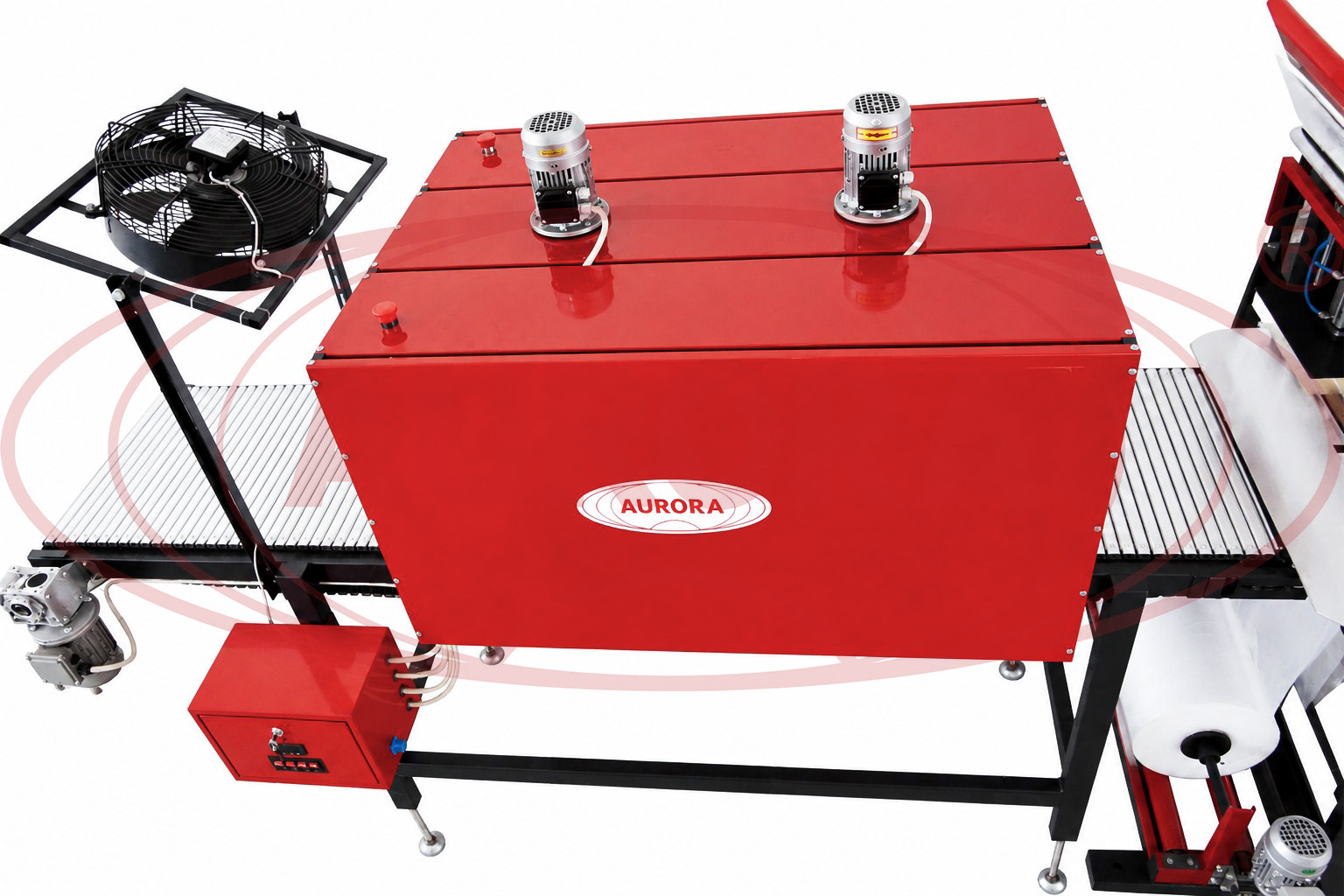

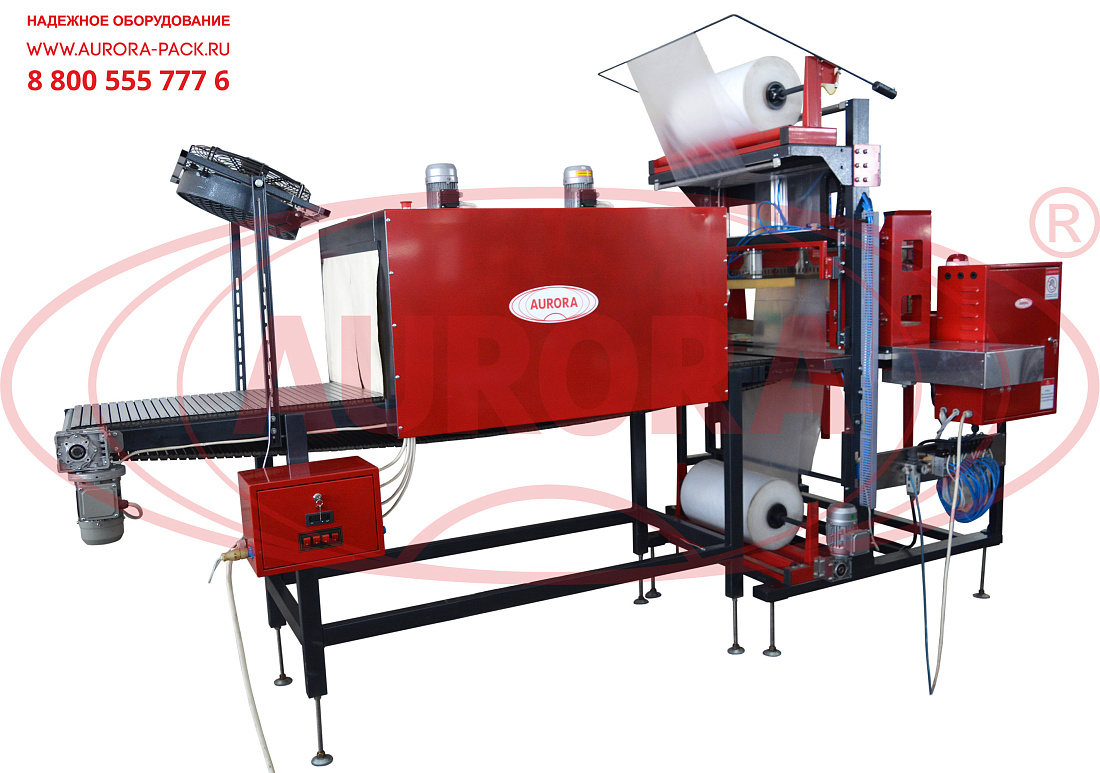

Линейная упаковочная машина с термотоннелем реализует полный цикл операций по созданию качественной групповой (вторичной) упаковки продукции. Упаковочный модуль выполняет формирование предварительной упаковки, оборачивание продукции в термоусадочную пленку, а также перемещение упаковки на транспортер для отправки в рабочую камеру. Термотоннель оснащен 12-ю мощными ТЭНами, которые выполняют равномерный нагрев воздуха, обеспечивая качественную и плотную усадку пленки со всех сторон.

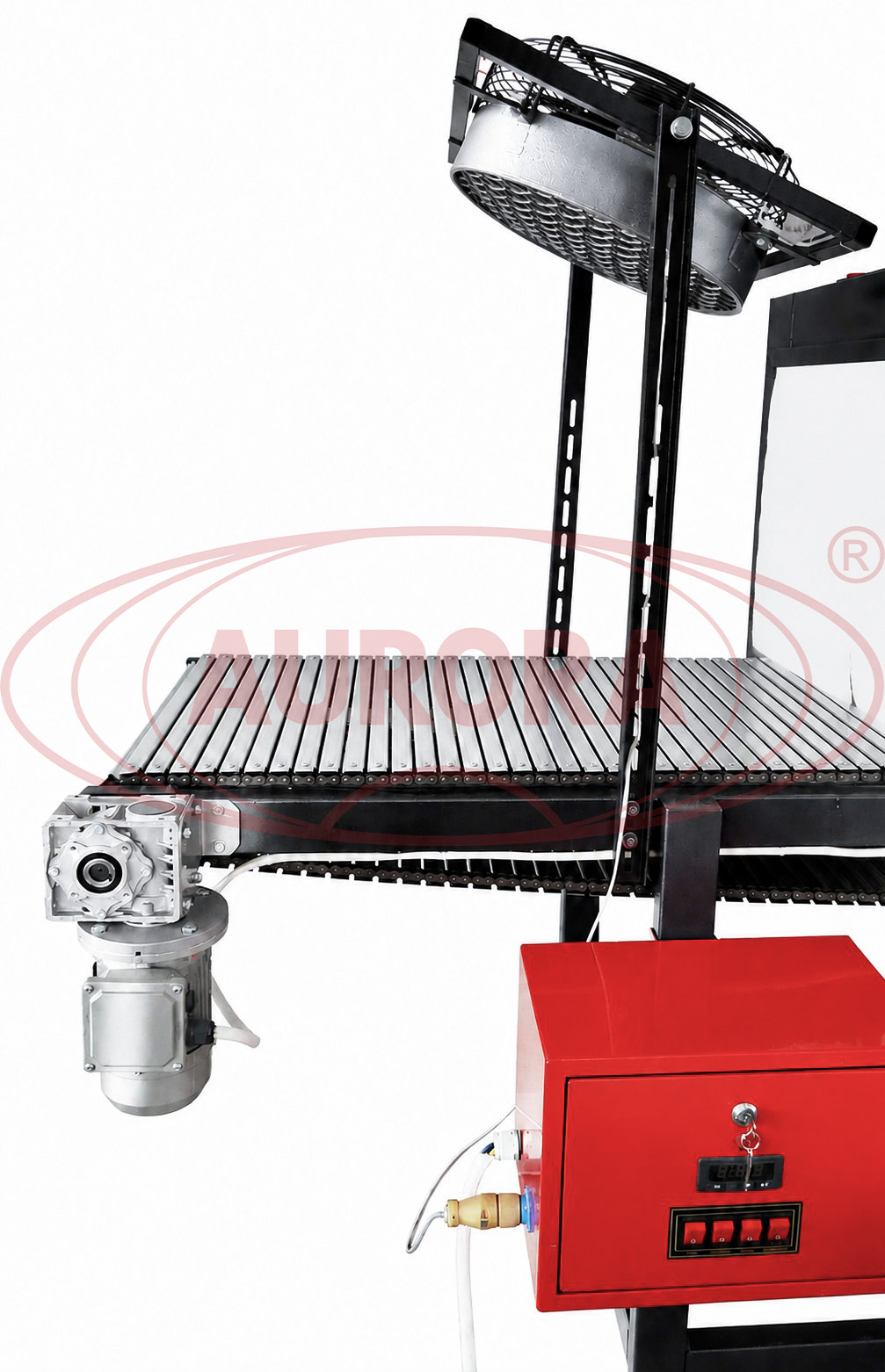

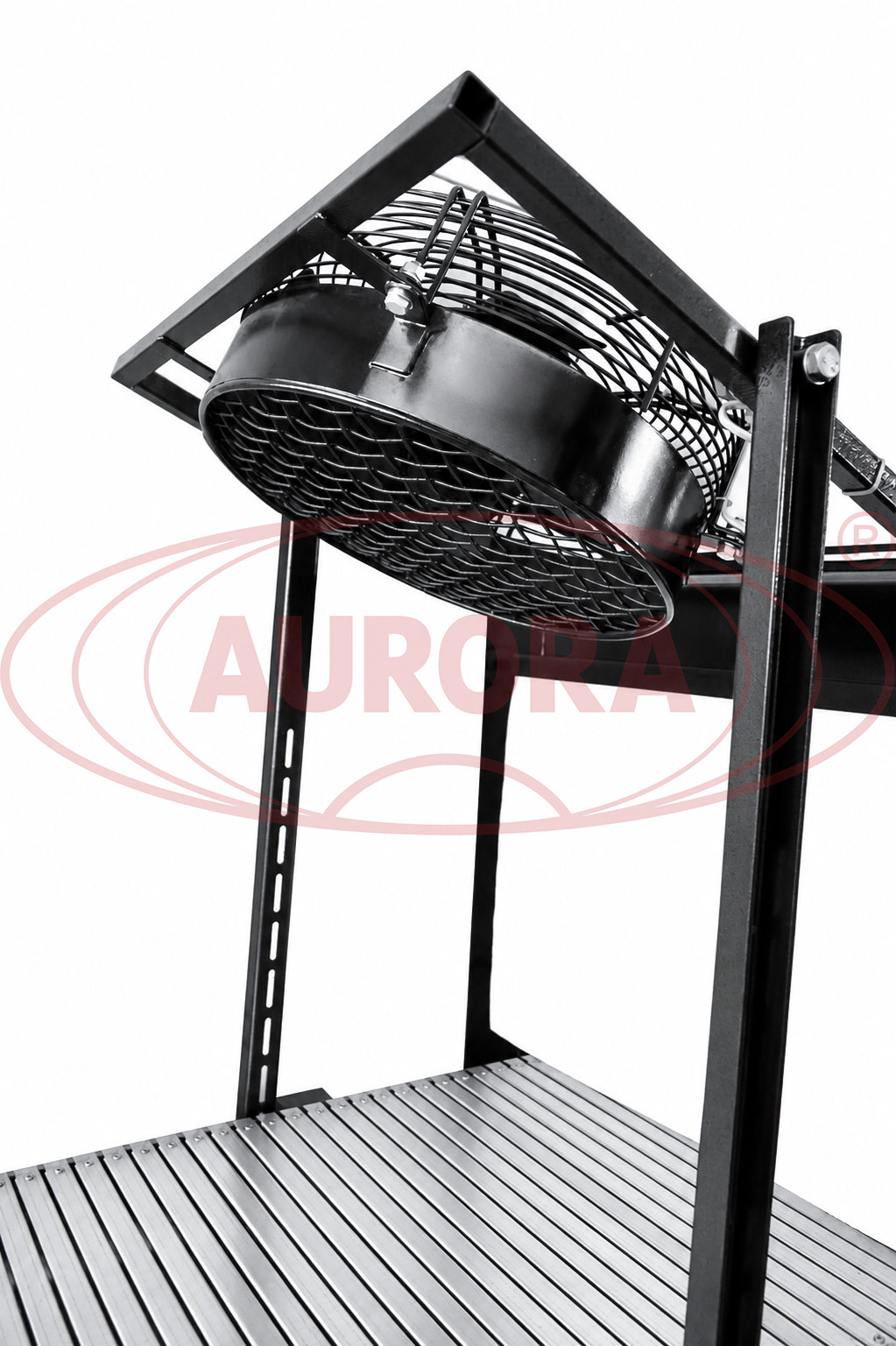

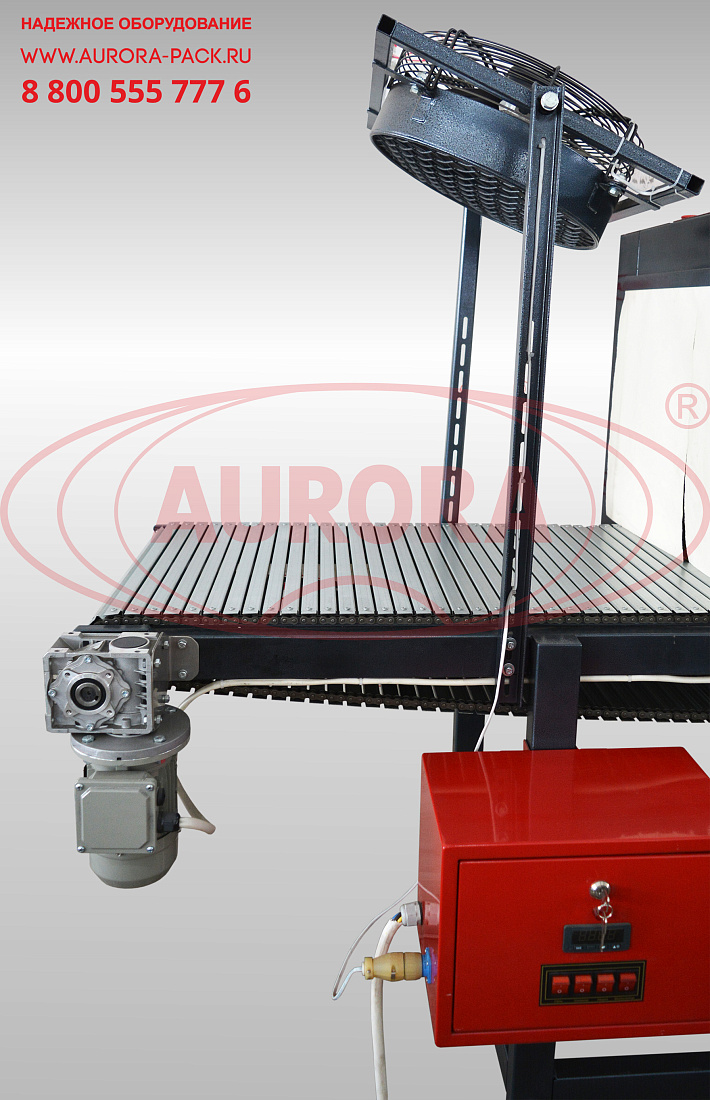

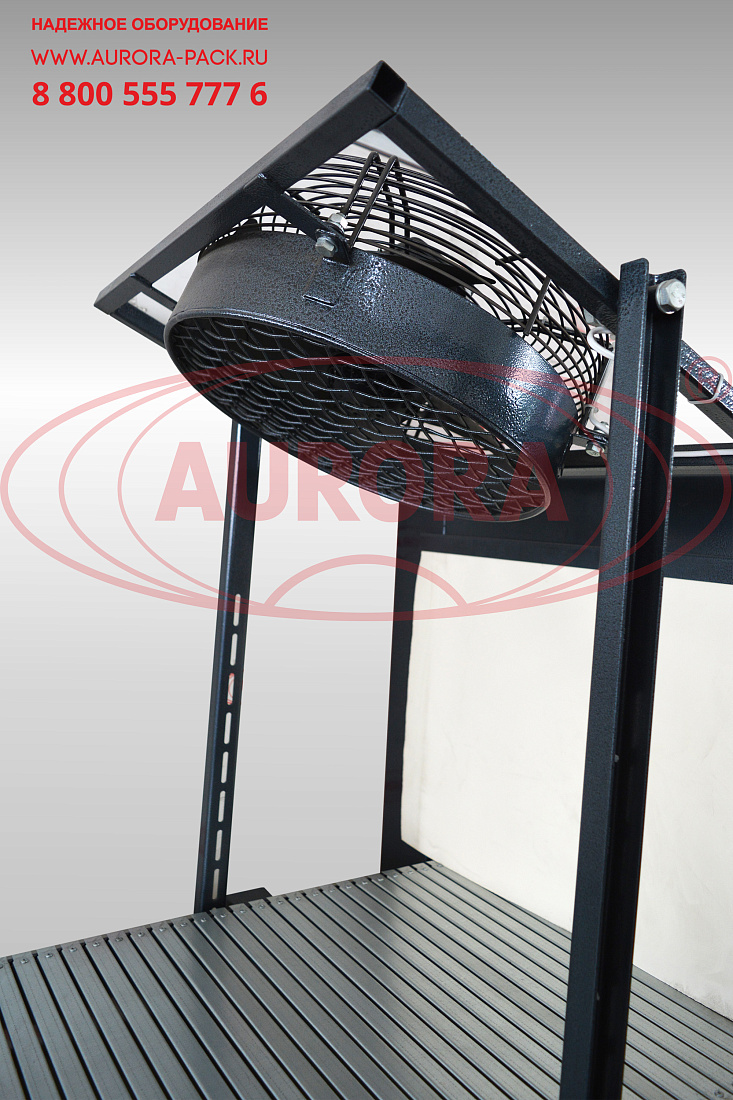

Установка имеет компактное модульное исполнение. Температура нагрева в камере регулируется в диапазоне от 20 до 200℃, что позволяет использовать для работы пленки различной толщины. Встроенный вентилятор обеспечивает быстрое охлаждение упаковки после выхода из рабочей камеры. Для накопления готовой продукции предусмотрен приемный рольганг, регулируемый по высоте.

Назначение и область применения

Установка предназначена для упаковки различных видов изделий в полиэтиленовую термоусадочную пленку. Машина используется на участках упаковки напитков, молочных продуктов, сиропов, косметических средств, товаров бытовой и автомобильной химии, лекарственных препаратов и широкого спектра другой продукции.

Принцип работы

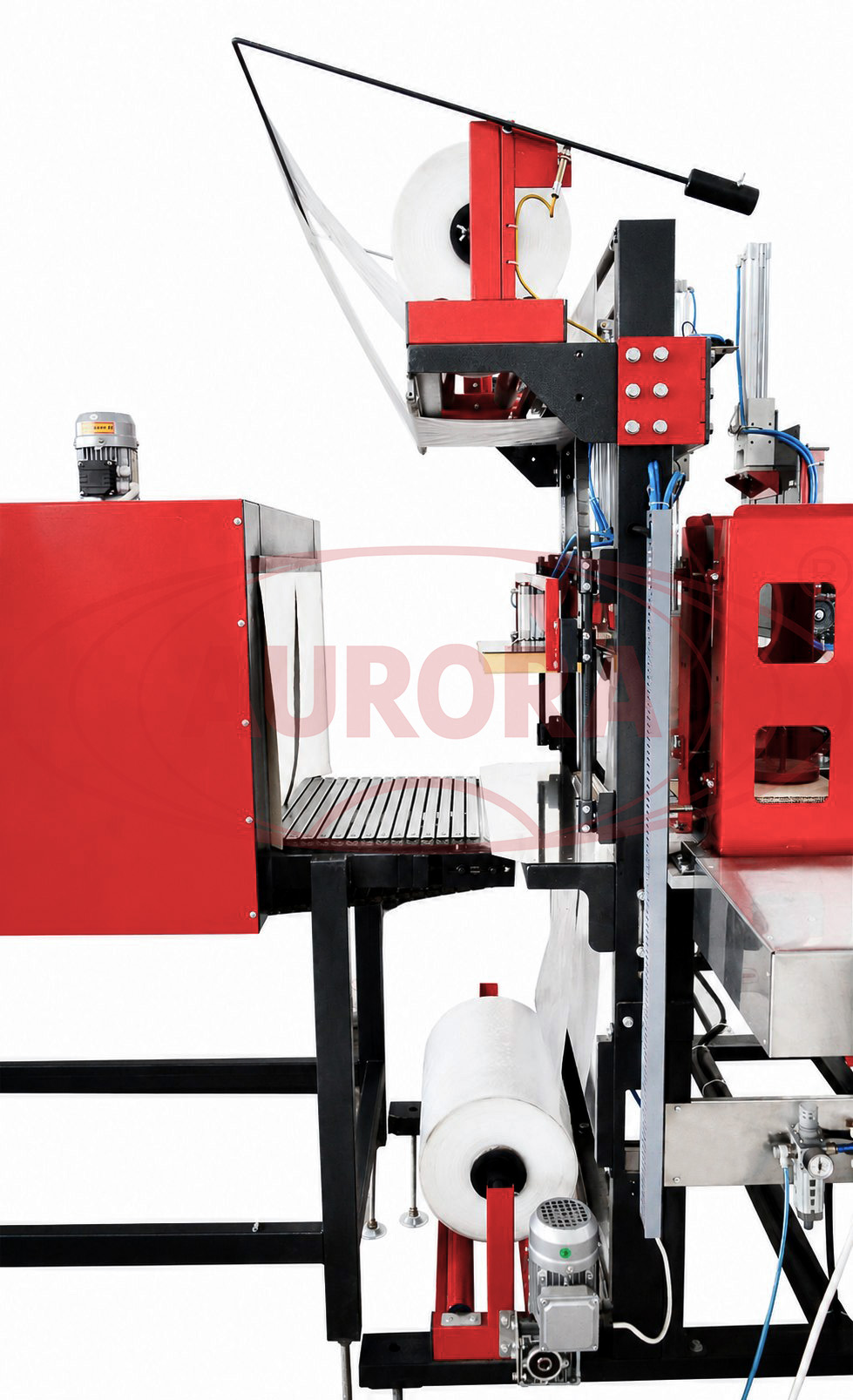

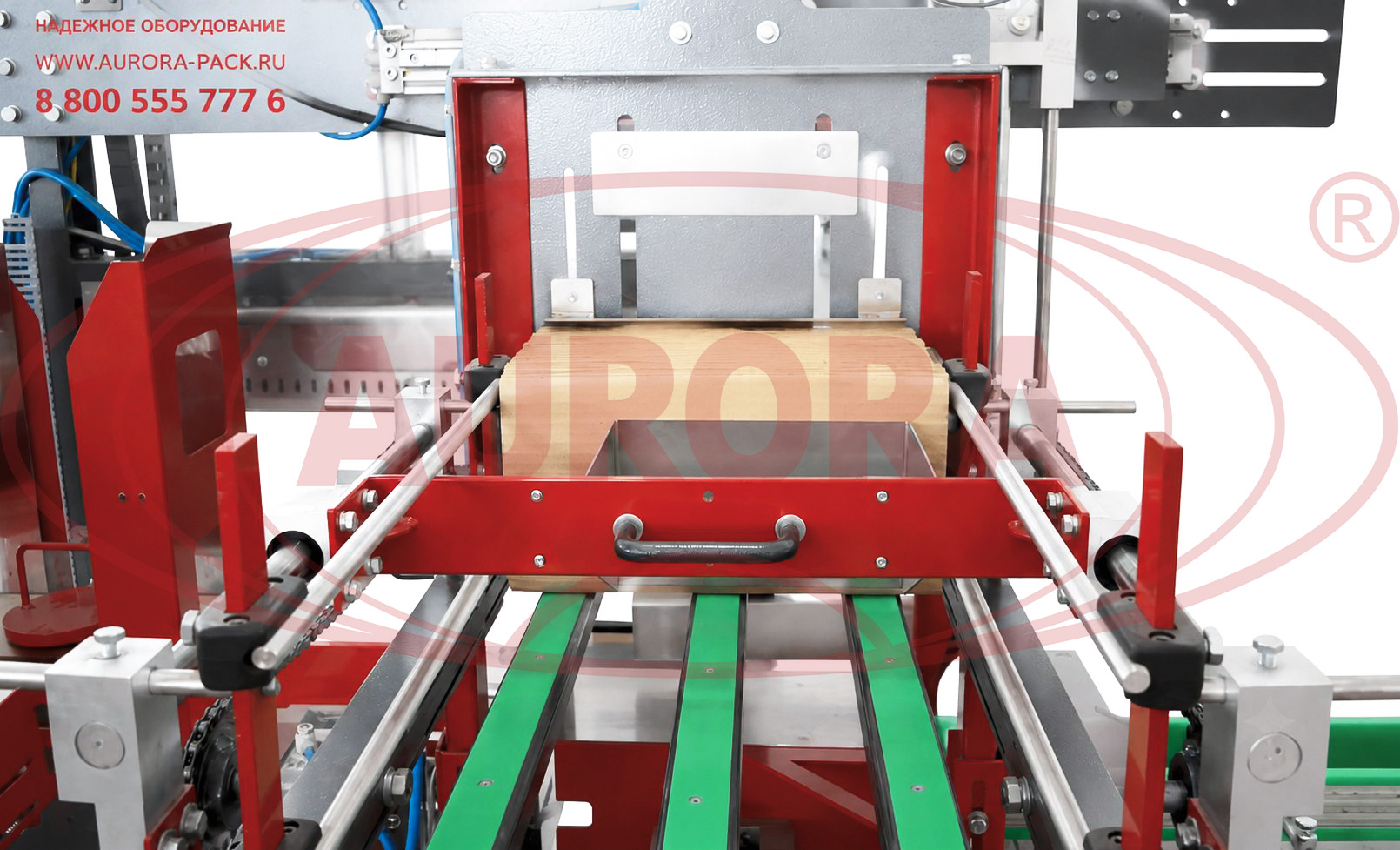

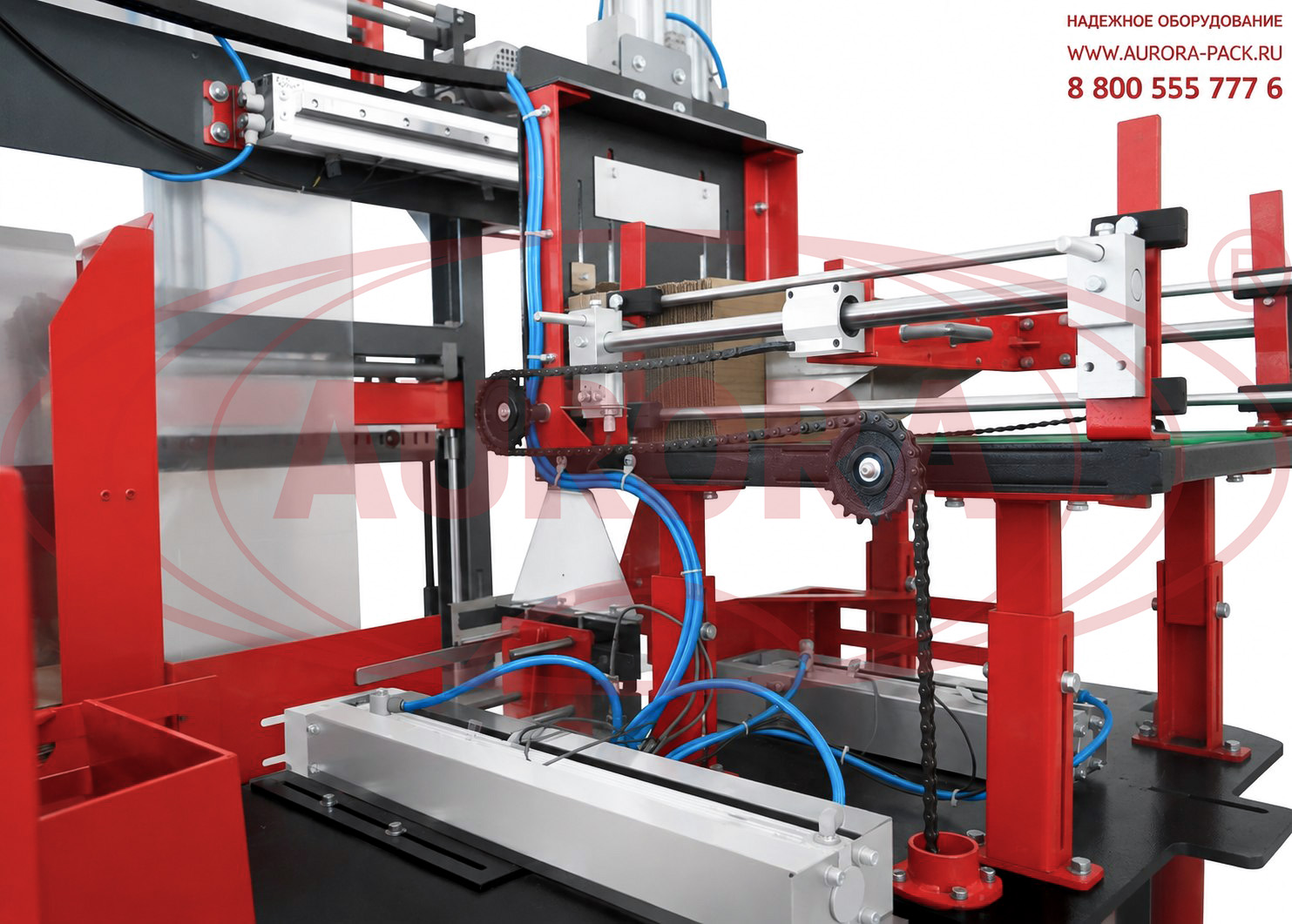

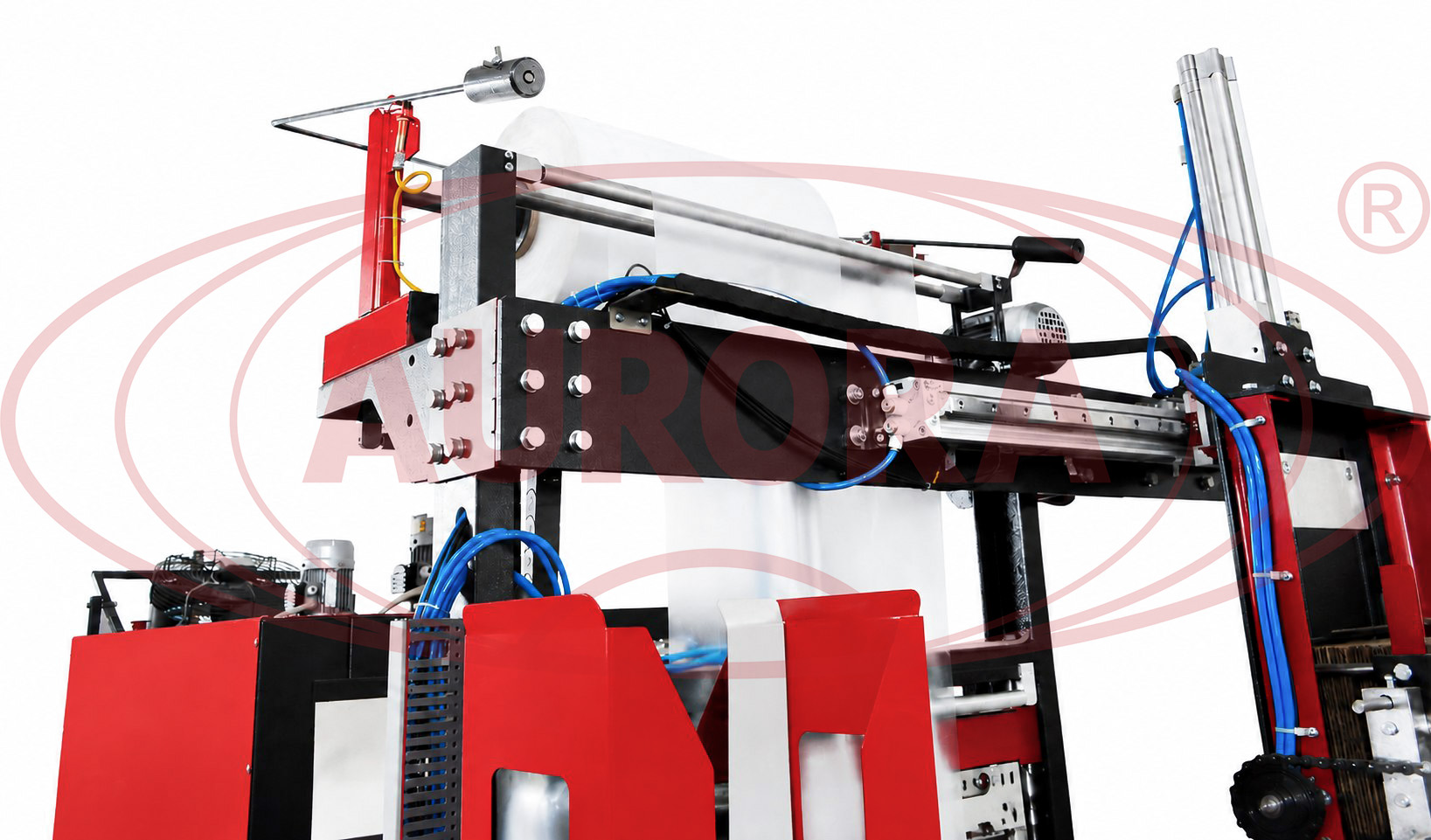

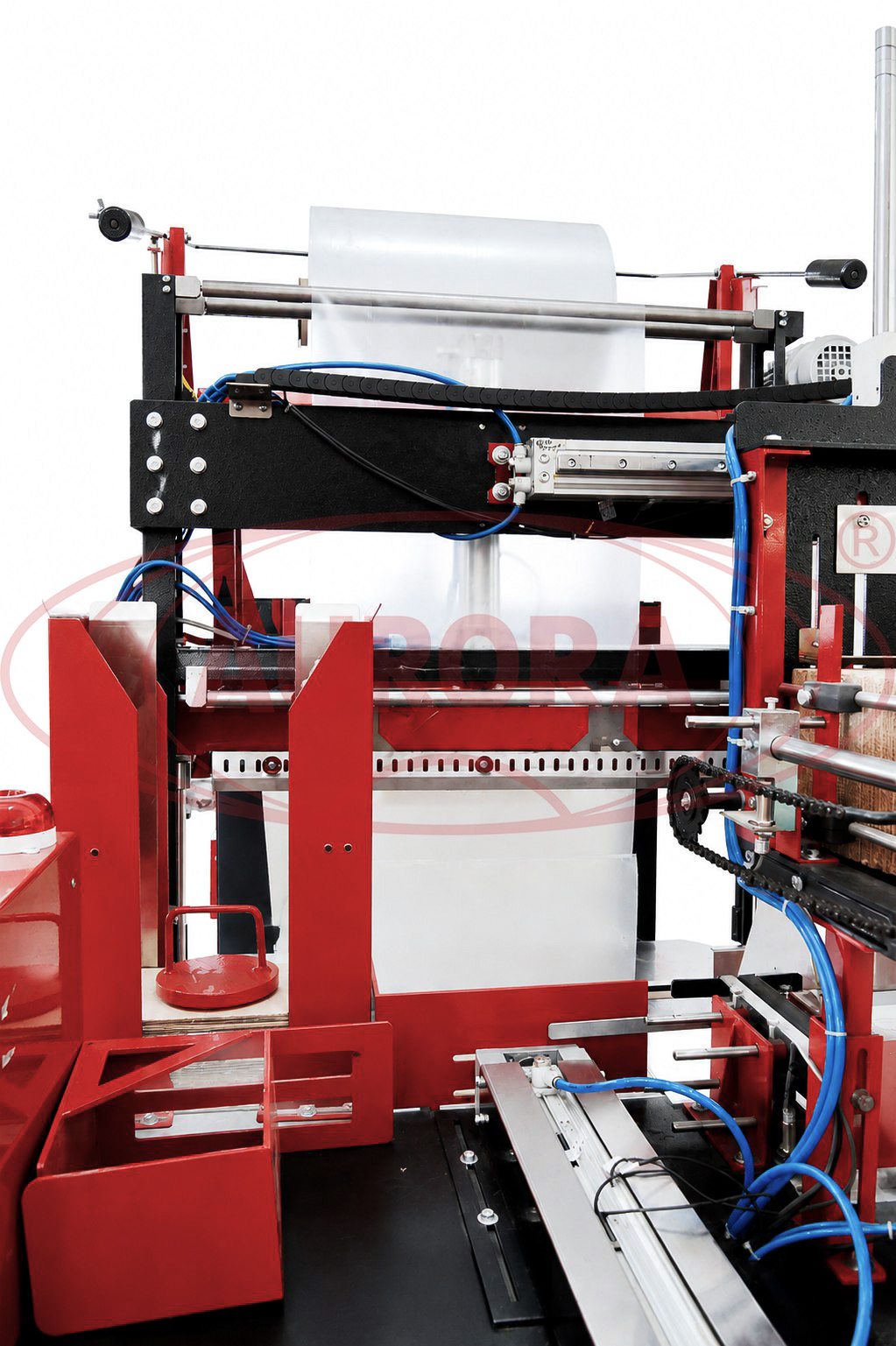

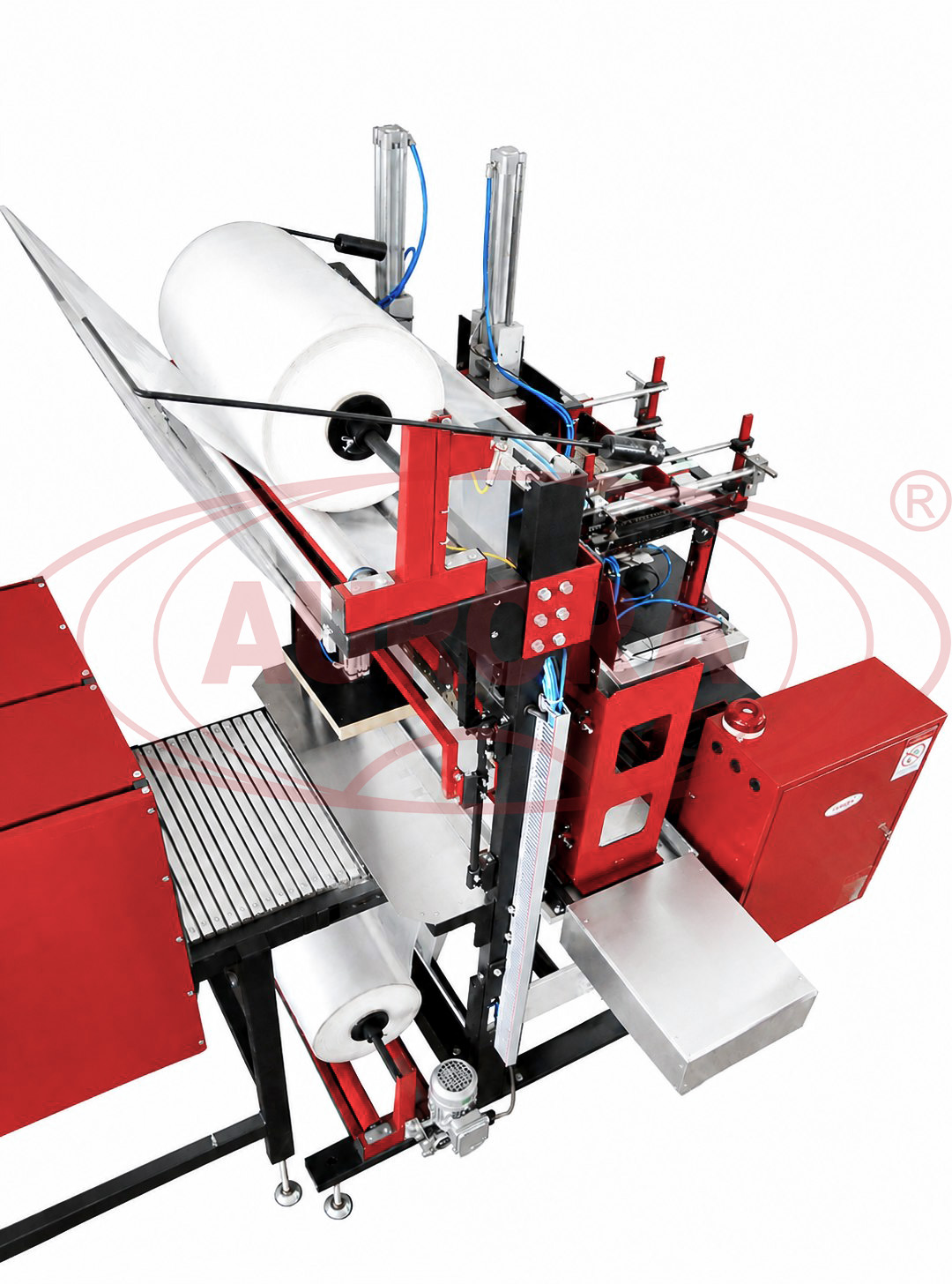

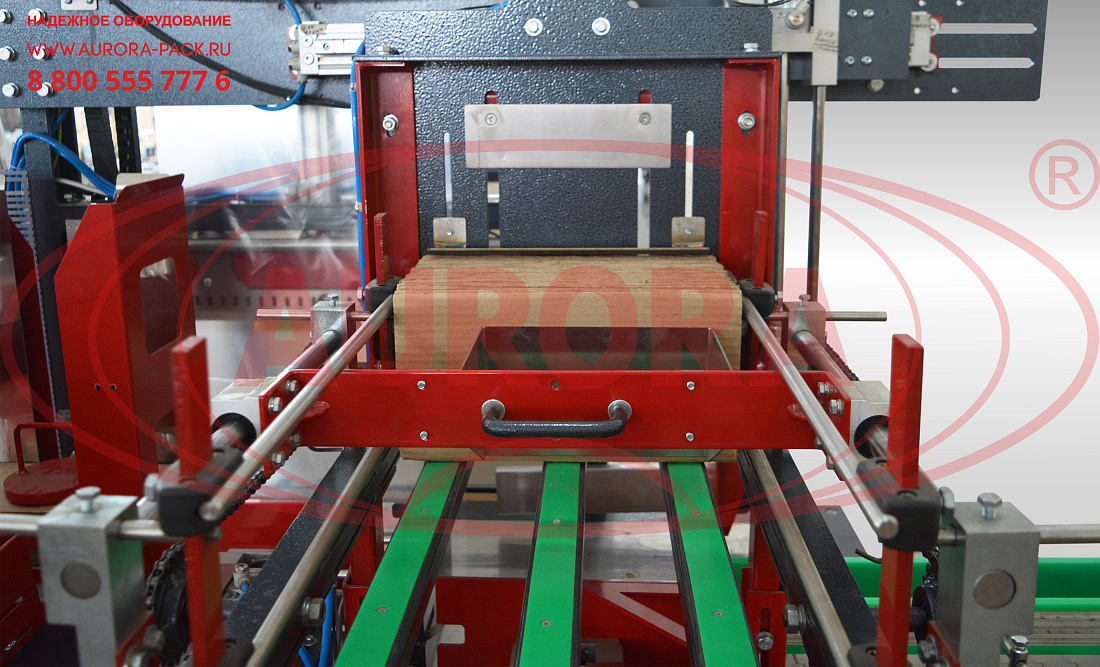

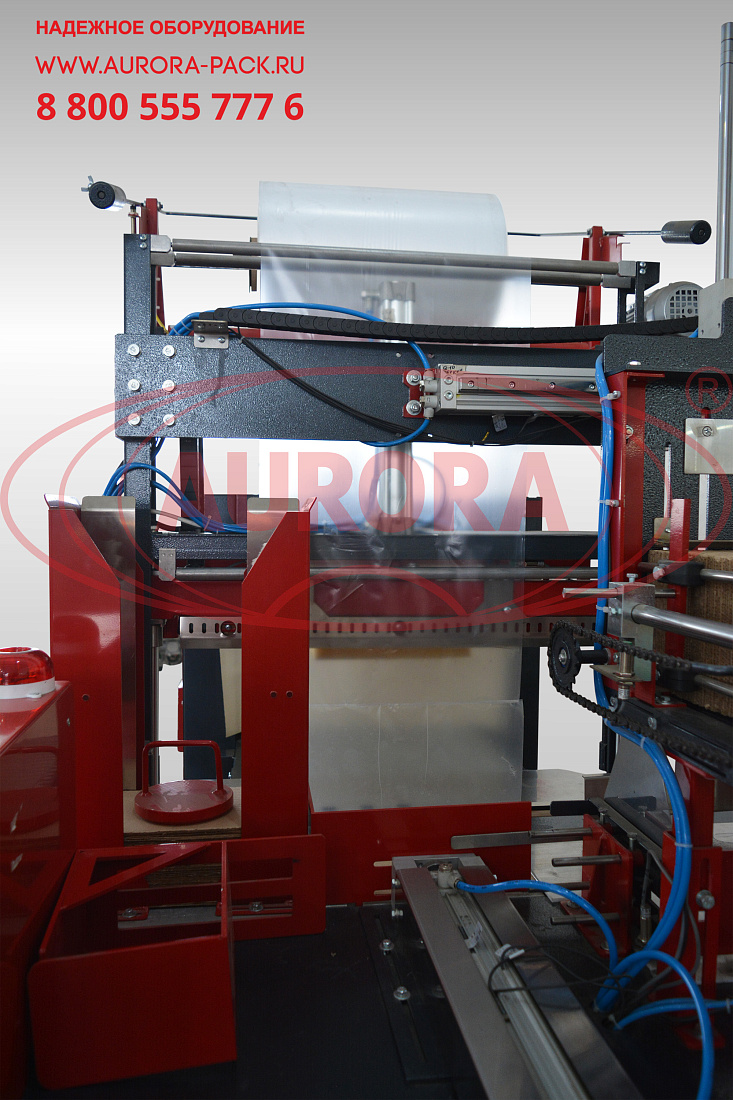

Продукция устанавливается на ленту группирующего транспортера, продвигаясь по которому доходит до ковша толкателя, заполняя транспортер до срабатывания датчика продукции. Заполнив ковш, продукция образует сформировавшуюся группу, после чего срабатывает датчик наполнения группы, и группа продвигается на горизонтальную подложку, а затем, при помощи второго толкателя — за термонож. После остановки блока упаковки на промежуточном столе ковш возвращается в исходное положение. Одновременно начинают движение прижим блока упаковки, фиксирующий ее положение, а также верхняя планка термоножа для формирования сварного шва и отрезки пленки от общего полотна. Параллельно при помощи пневмоцилиндра в рабочую зону продвигается новая подложка. Далее верхняя планка термоножа и прижим блока упаковки также возвращаются на исходную позицию. Автоматический цикл оборачивания продукции повторяется. Сформированная упаковка продвигается на транспортер термотоннеля очередным блоком продукции. После выхода из рабочей камеры готовая упаковка охлаждается и перемещается на приемный рольганг.

Основные элементы

• Упаковщик;
• Термотоннель;

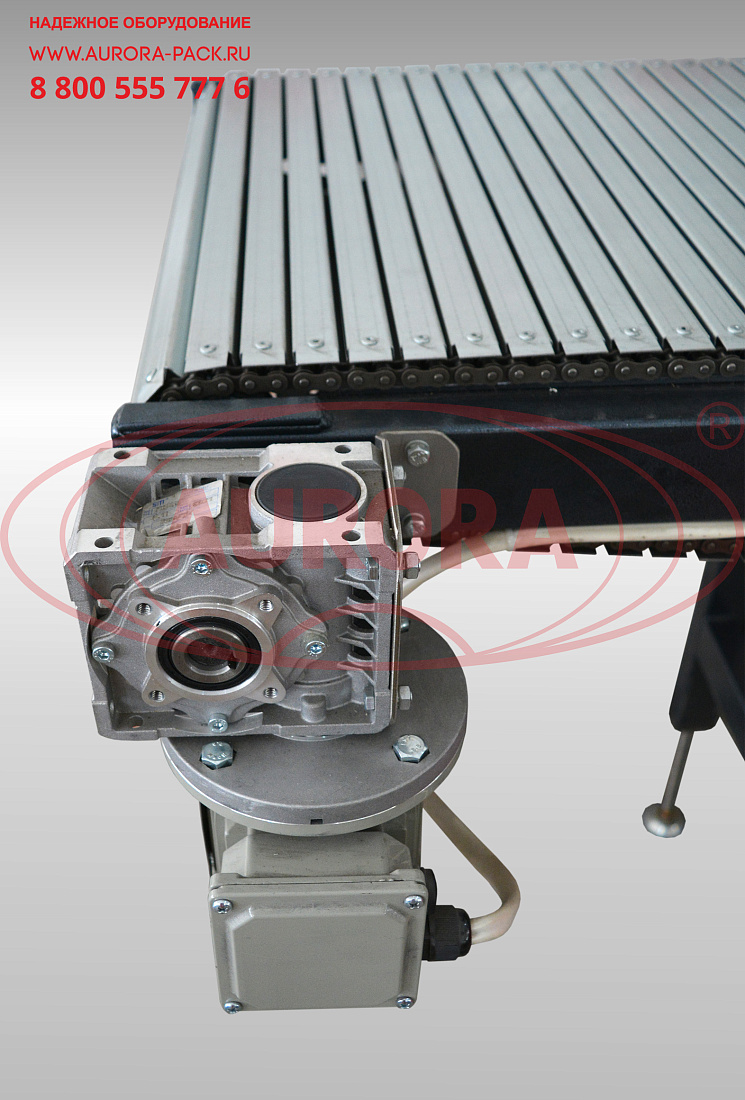

• Приемный рольганг;
• Элементы управления.

Преимущества

• Формирование ровной и аккуратной групповой упаковки с подложкой;
• Быстрый нагрев рабочей камеры до заданной температуры;
• Возможность интеграции в комплексные линии розлива и упаковки;
• Полная автоматизация всех технологических операций.

Универсальность

Широкие возможности регулировки температуры в рабочей камере позволяют использовать данную машину для упаковки продукции в пленку различной толщины от 60 до 80 мкм и шириной до 550 мм.

Удобство работы

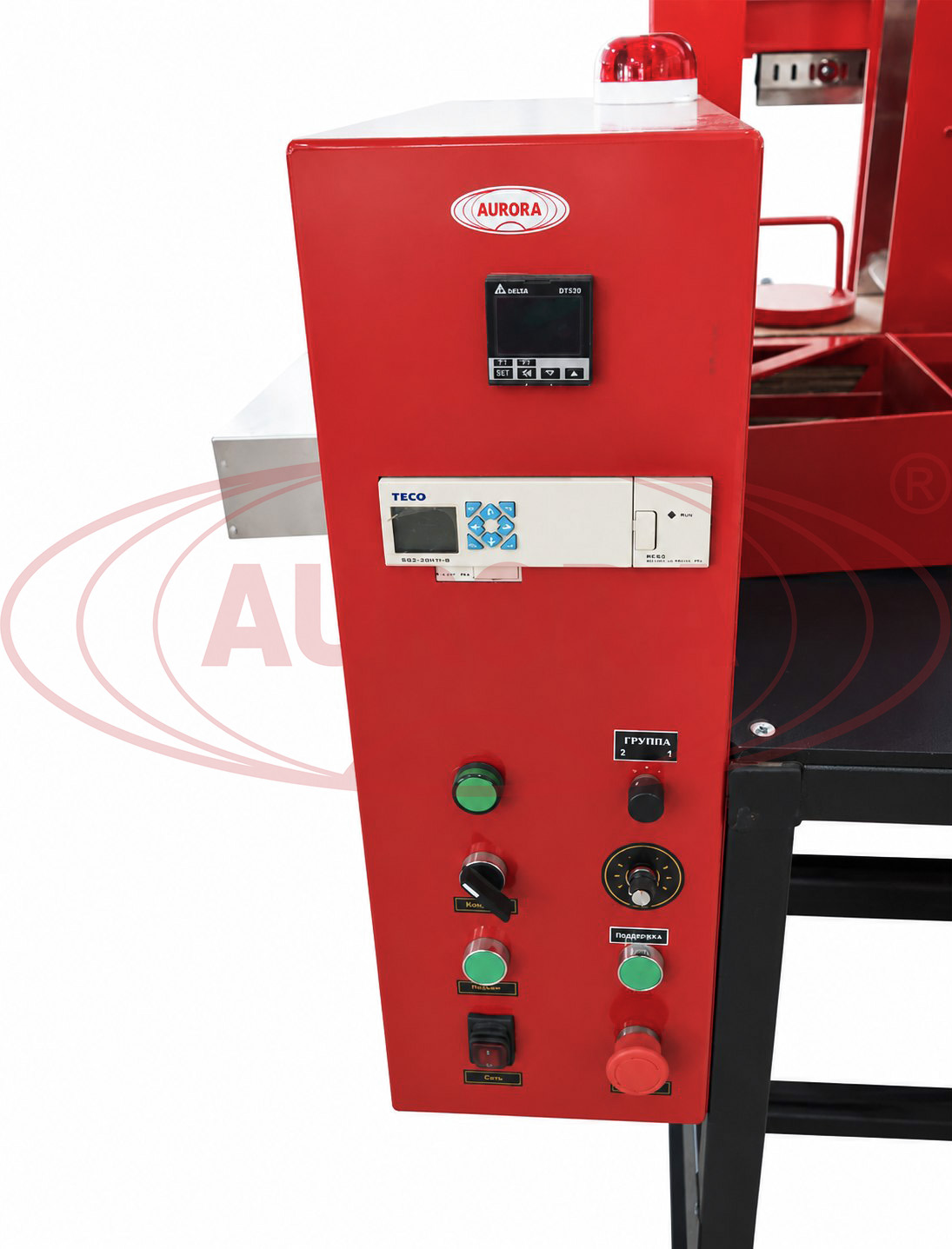

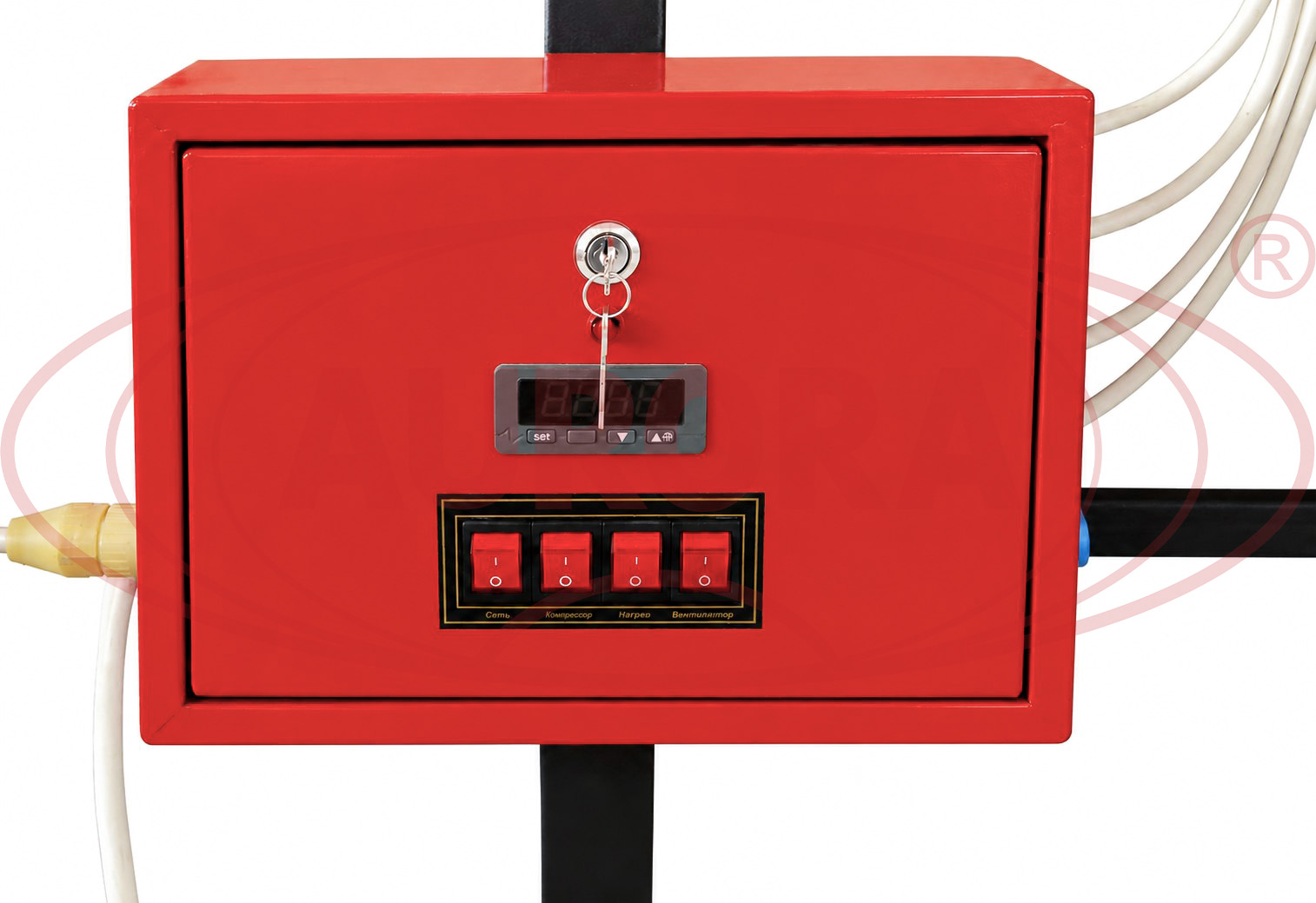

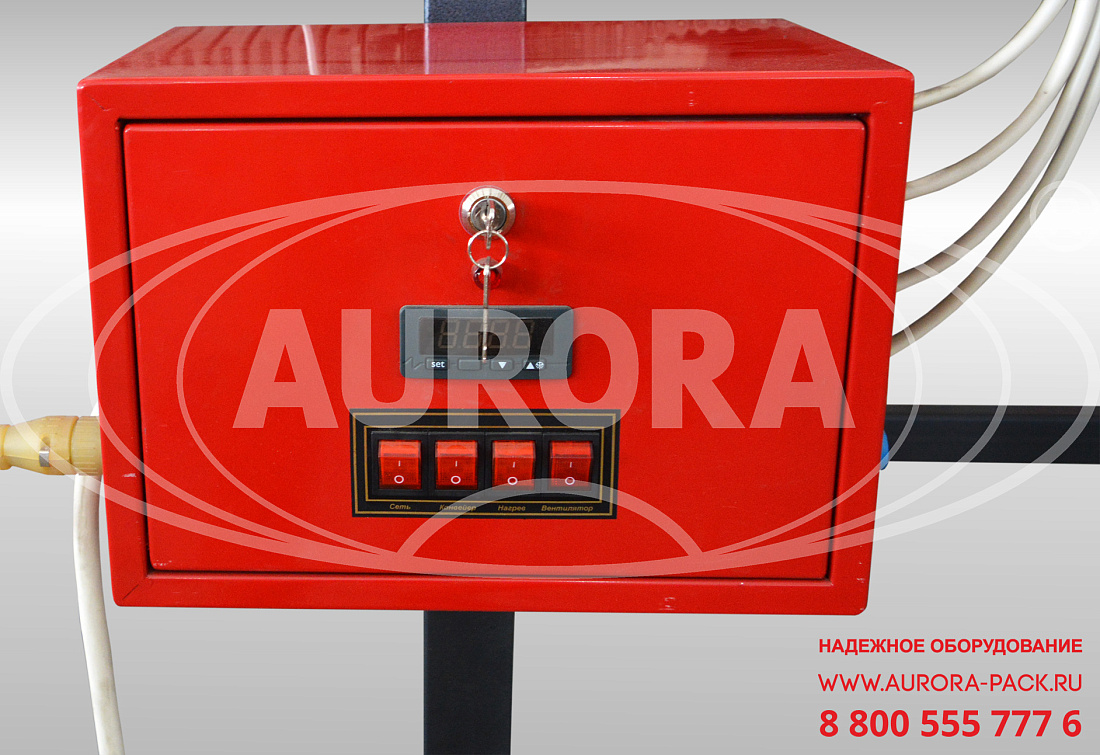

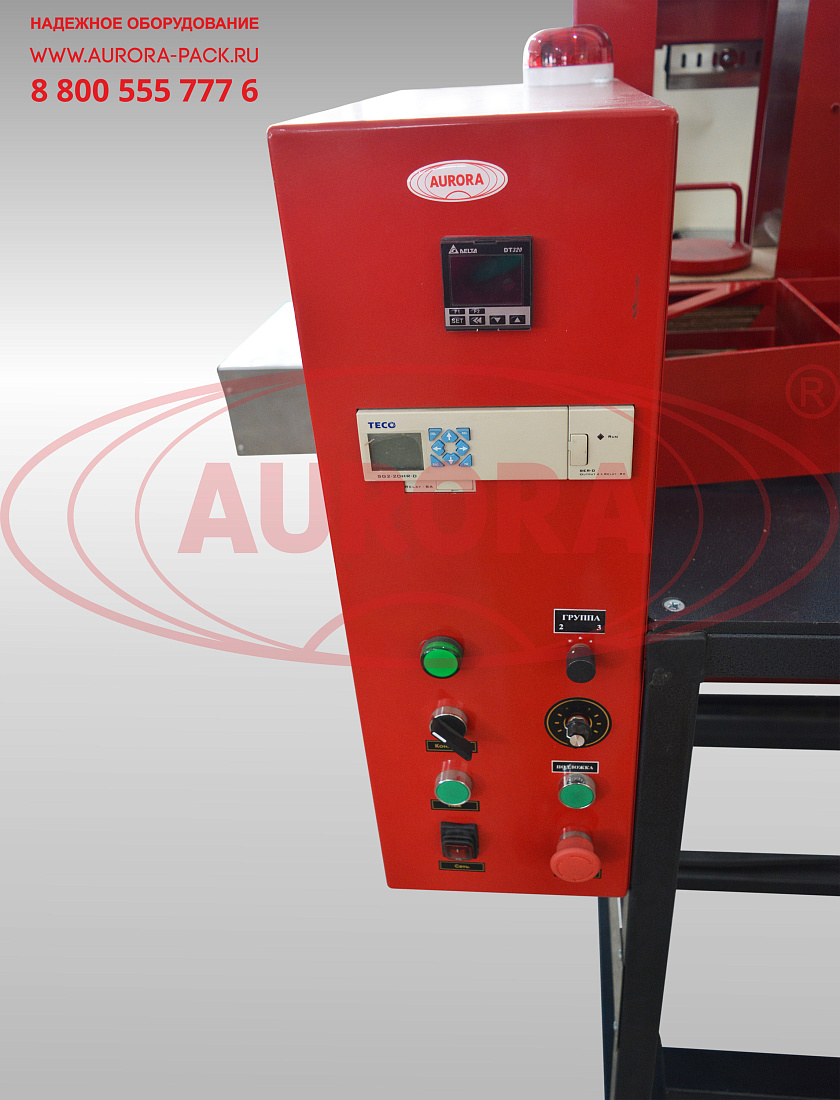

Машина имеет простой и доступный интерфейс управления. Настройка параметров работы упаковщика и термотоннеля выполняется при помощи отдельных блоков с кнопками и регуляторами.

Варианты исполнения

Оборудование выпускается в исполнении с обгонным транспортером, двумя зонами обдува, максимальной температурой запайки до 300℃ и увеличенной производительностью до 800 шт/час.

Безопасность

Установка оснащена системой «Аварийный стоп», которая позволяет посредством нажатия одной кнопки безопасно остановить работу сразу всех участков при возникновении экстренной ситуации. Информация об аварии индицируется специальной сигнальной лампой.
