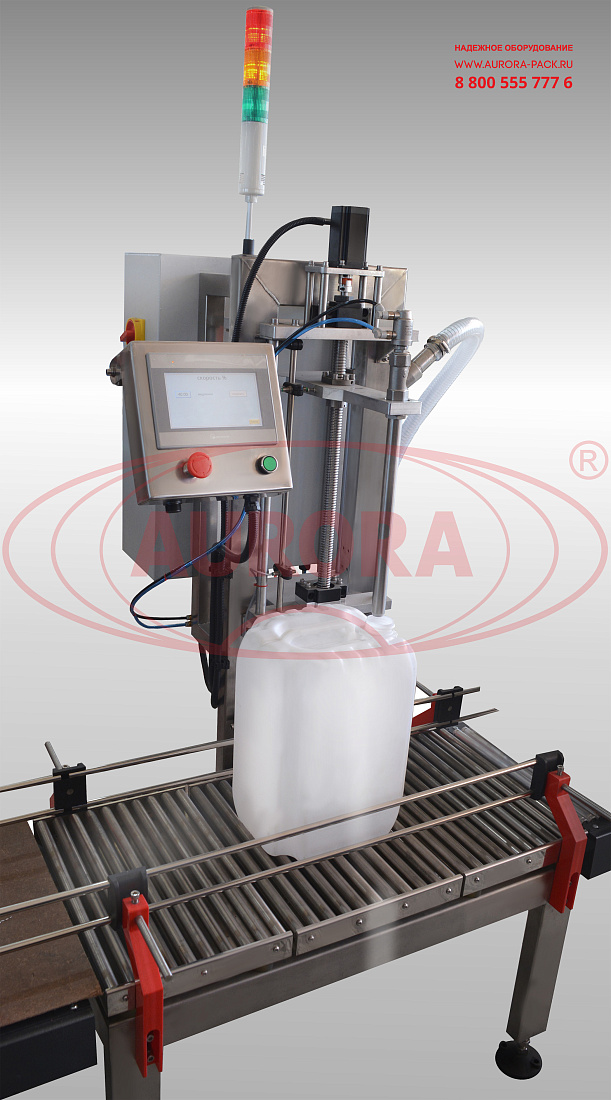

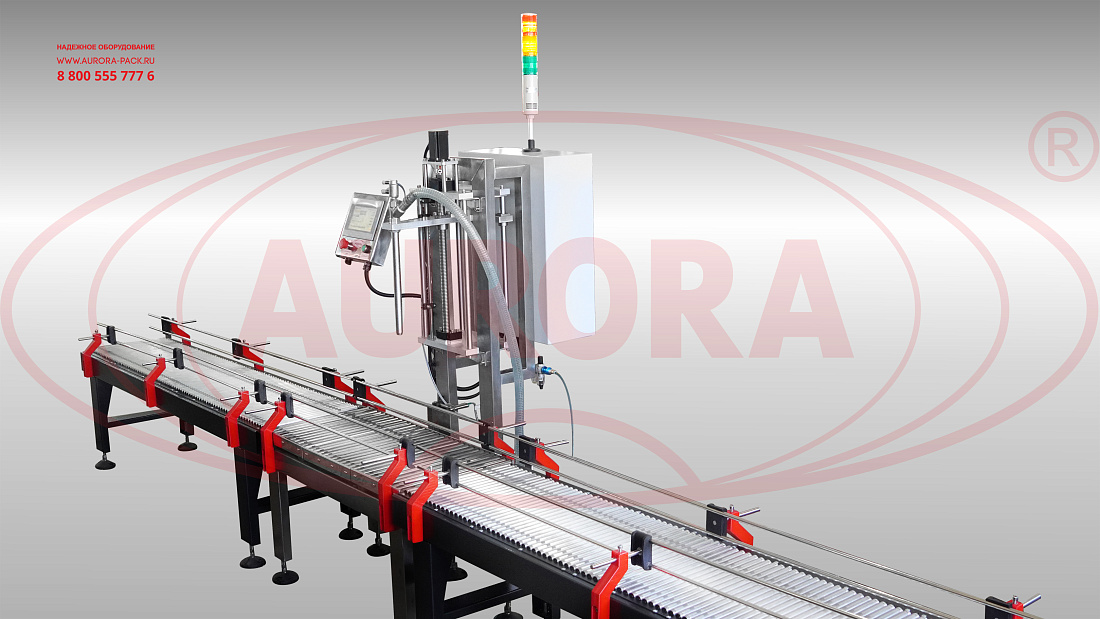

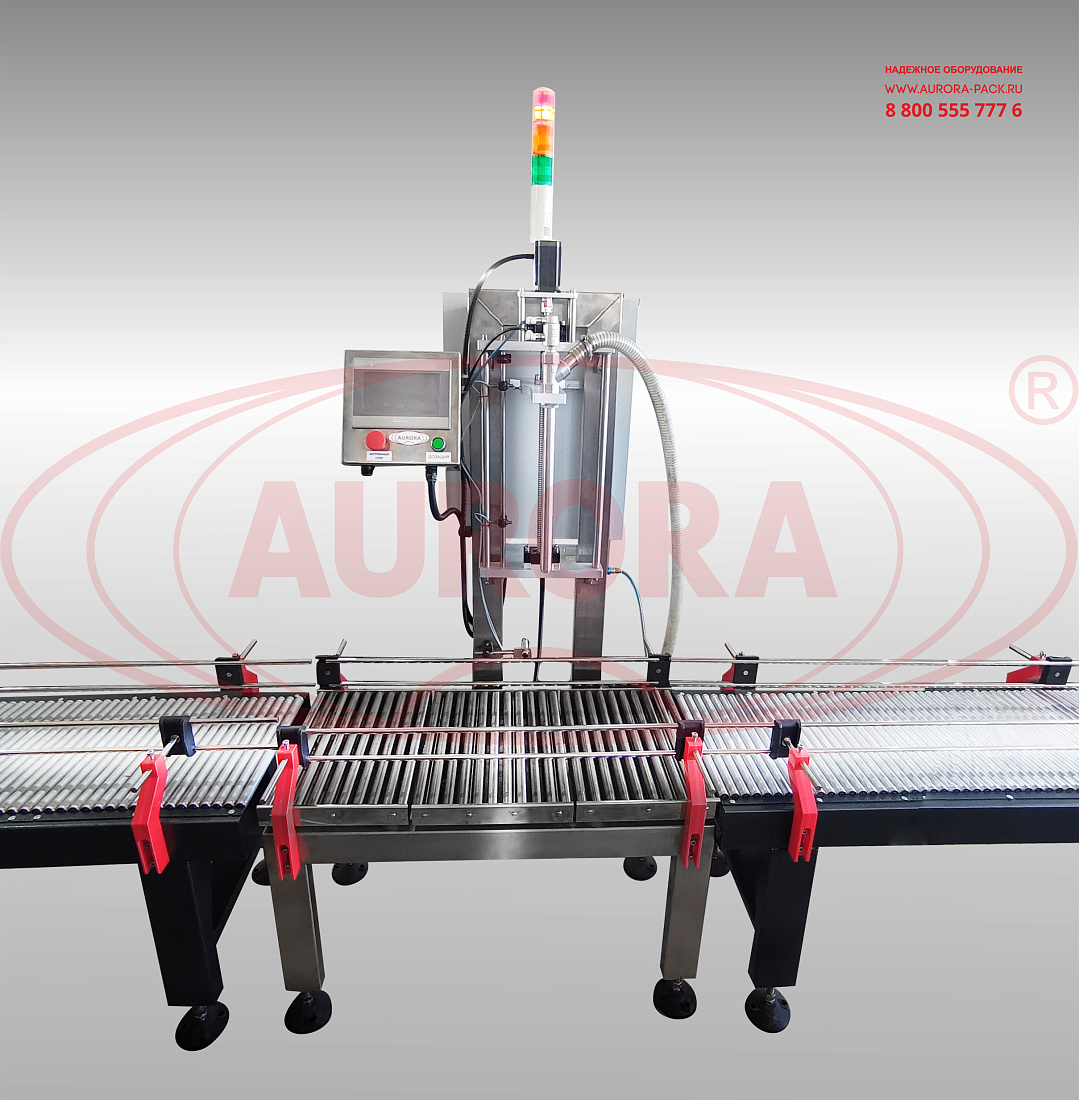

Полуавтоматический весовой дозатор мод. МД-500Д1Б – это промышленная установка, предназначенная для высокоточного розлива жидких и вязких продуктов в ПНД канистры объемом 3/ 10/ 20 л. Машина оснащена системой «умного розлива» ASF: за счет выполнения дозирования на разных скоростях производится деликатная и плавная подача продукта. Диапазон дозирования варьируется в пределах 3-30 кг.

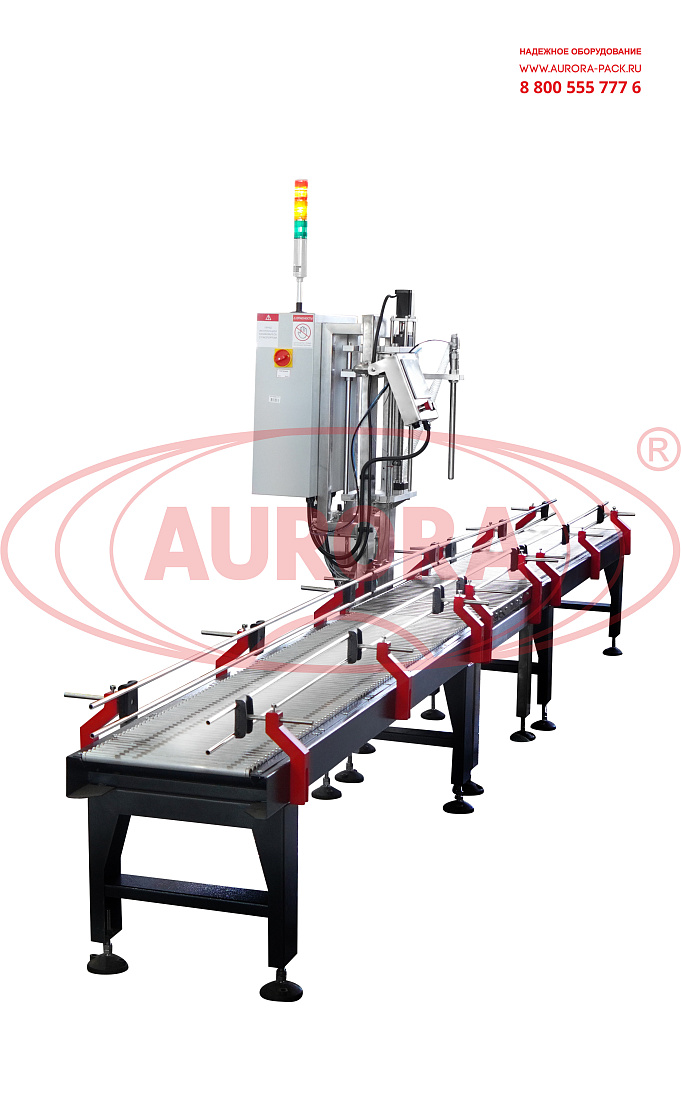

Установка имеет расширенное исполнение и включает приемный рольганг для готовой продукции. Встроенная весовая платформа с тензодатчиками обеспечивает точное и быстрое взвешивание. Элементы оборудования, соприкасающиеся с продуктом при работе, изготовлены из высококачественной
нержавеющей стали марки AISI304. Сенсорная система управления с экраном touch screen позволяет легко настроить оптимальный режим работы.
Установка имеет расширенное исполнение и включает приемный рольганг для готовой продукции. Встроенная весовая платформа с тензодатчиками обеспечивает точное и быстрое взвешивание. Элементы оборудования, соприкасающиеся с продуктом при работе, изготовлены из высококачественной
нержавеющей стали марки AISI304. Сенсорная система управления с экраном touch screen позволяет легко настроить оптимальный режим работы.
Назначение и область применения
Весовой дозатор мод. МД-500Д1Б предназначен для дозированной подачи жидкого продукта методом весового дозирования. Оборудование может применяться исключительно в пищевом производстве на участках розлива экстрактов для напитков, жидких концентратов и другой продукции.Принцип работы
Тара размещается под соплом, оператор устанавливает необходимые параметры на панели управления, а затем нажимает на педаль для запуска процесса розлива. Сопло опускается к таре, и начинается дозирование продукта. Когда достигается заданный в настройках вес замедления, насос переходит в медленный режим работы и доливает оставшуюся часть продукта, а по достижении заданного веса прекращает подачу продукта. После завершения розлива сопло поднимается, и тара перемещается на следующий технологический этап.Основные элементы

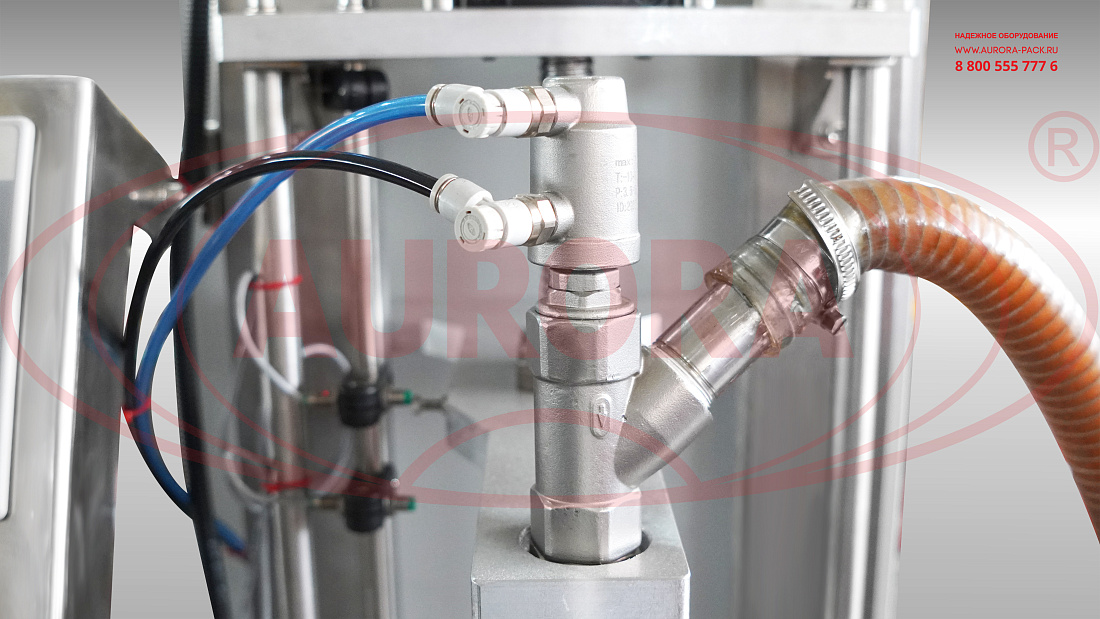

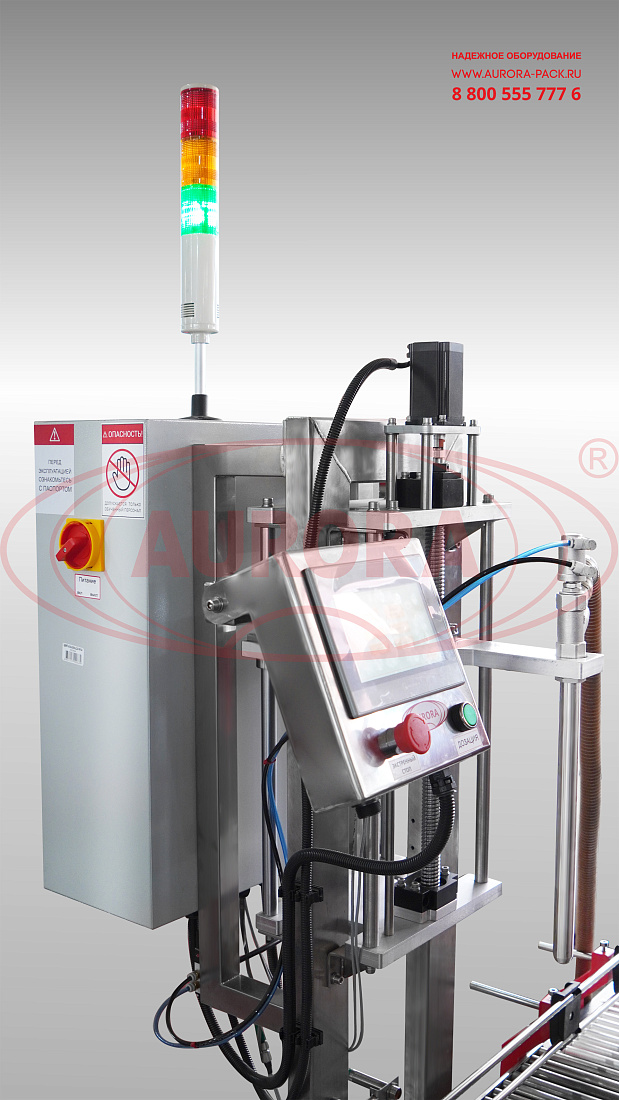

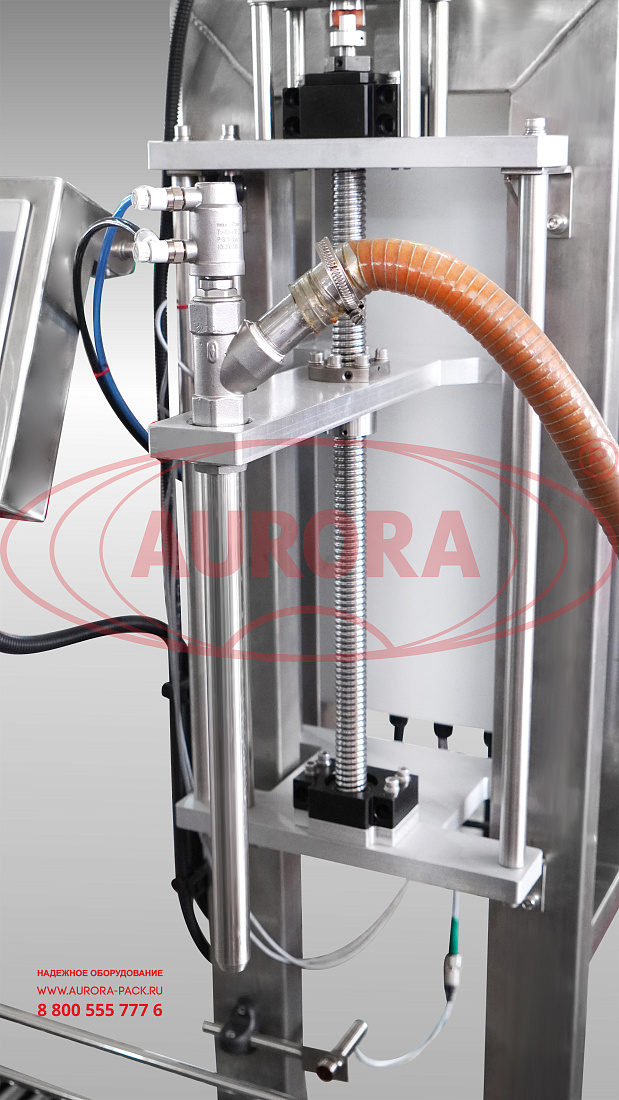

- Дозирующее сопло;

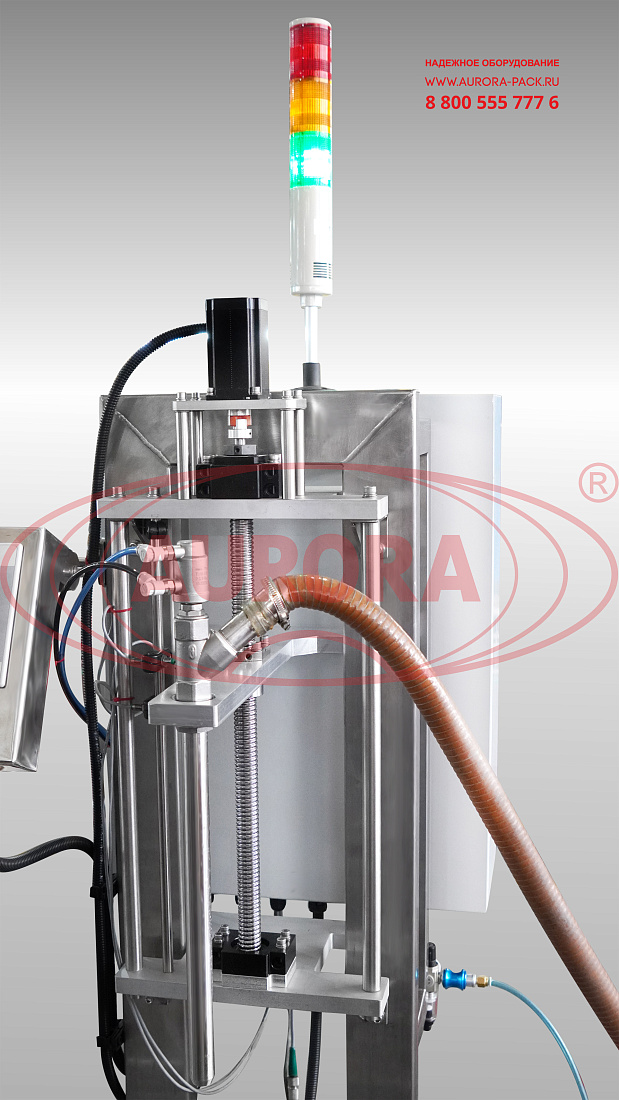

- Электродвигатель поднятия сопла;
- Опоры регулируемые;
- Направляющие;

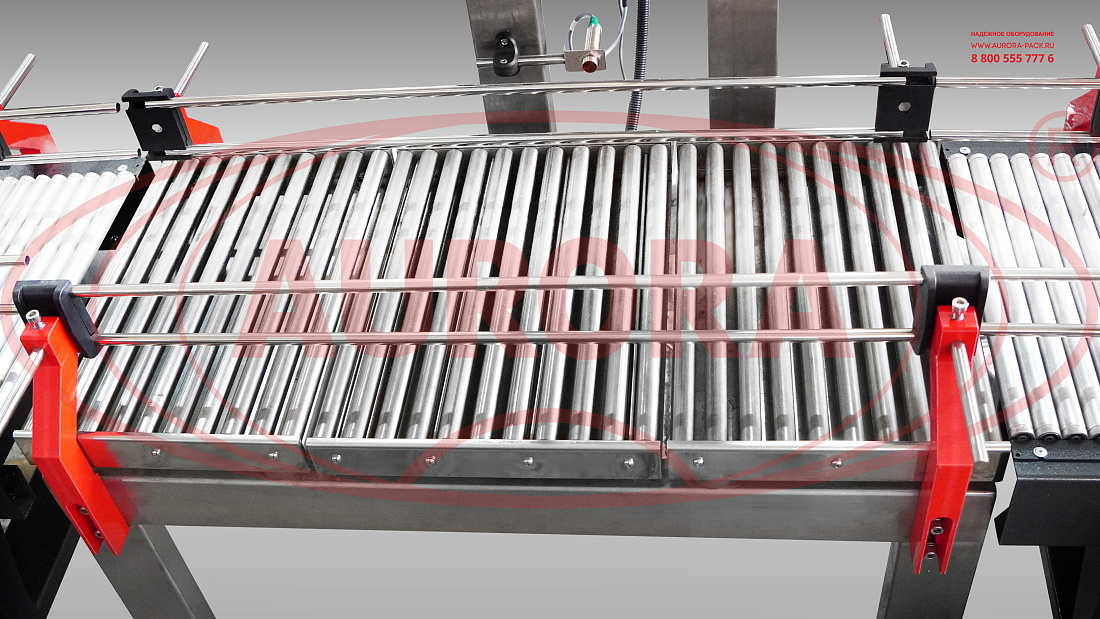

- Рольганг с весовой платформой;

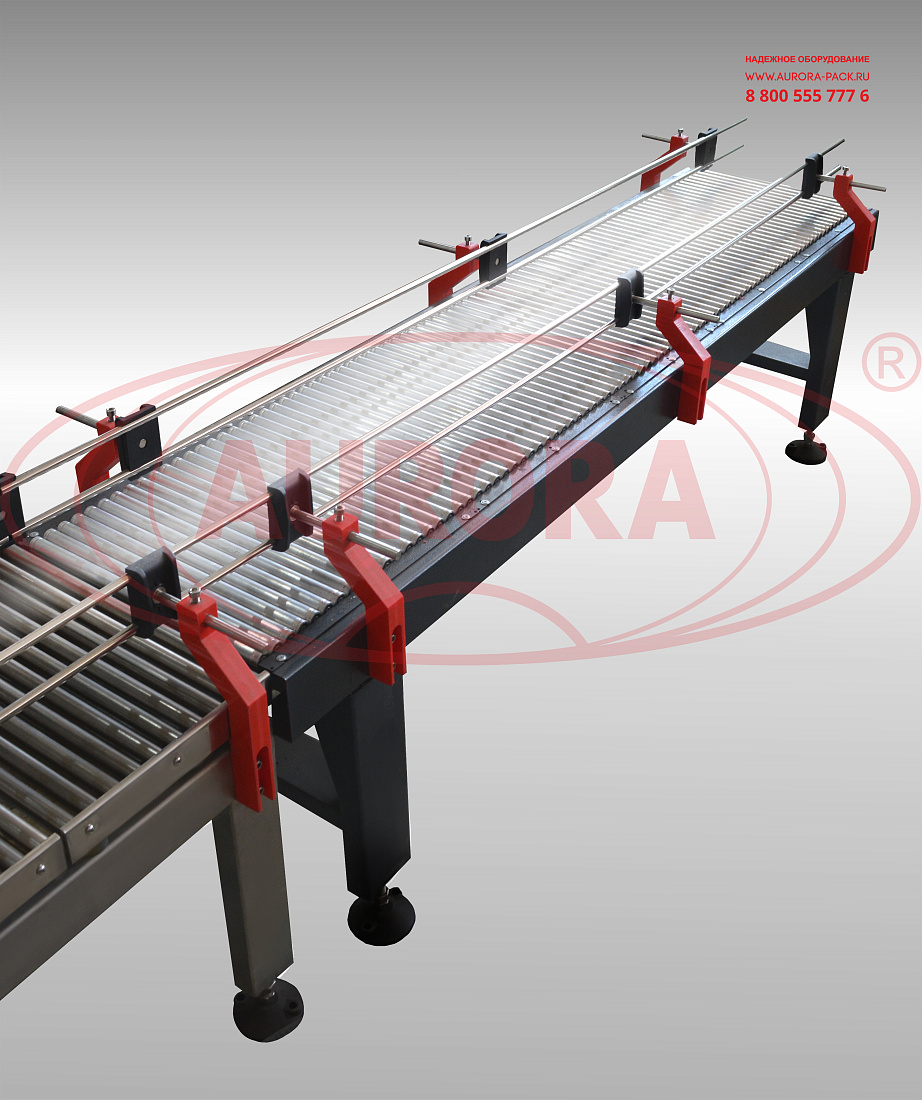

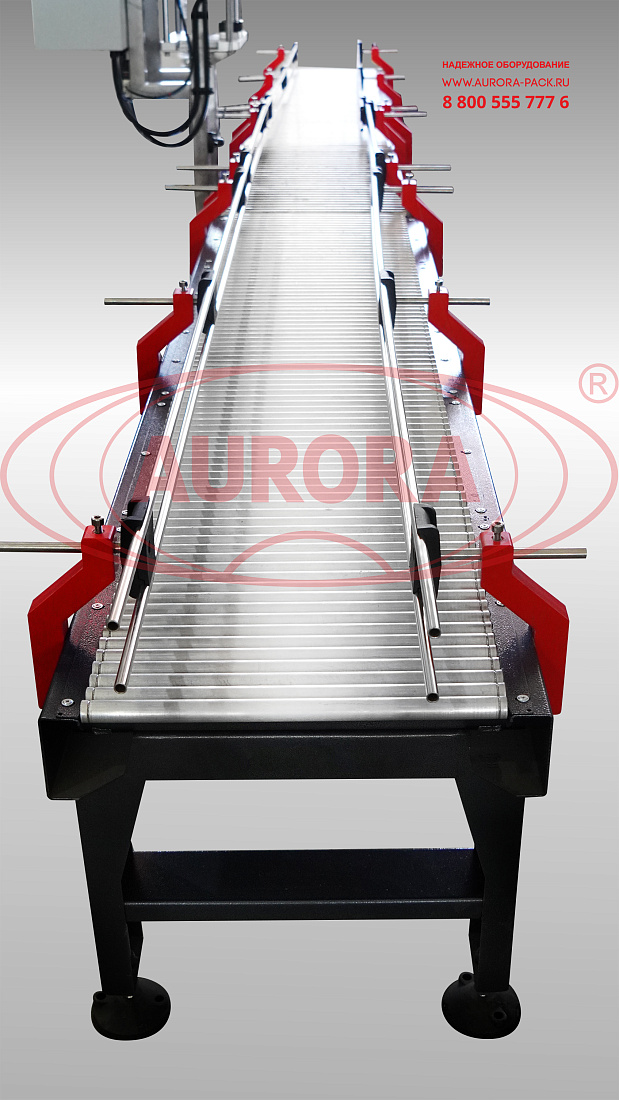

- Пластинчатый транспортер мод. ТЛ;
- Панель управления.
Преимущества
- Высокая скорость и точность розлива;
- Возможность использования разноформатных канистр;
- Встроенная весовая платформа;
- Компактная конструкция;
- Простота настройки, управления и контроля.
Универсальность
Конструктивные возможности дозатора позволяют разливать продукт в как в небольшие, так и в крупные канистры. Система дозирования демонстрирует высокую точность при работе с жидкостями, имеющими вязкость до 3000 сП.Удобство работы
Настройка оборудования осуществляется при помощи сенсорной панели управления. Удобный интерфейс позволяет легко настроить вес дозируемого продукта, скорость насоса и другие параметры, а также произвести детальную калибровку весовой платформы. В режиме наладки можно отдельно активировать каждый элемент. В процессе работы оператор может управлять циклом при помощи кнопки или педали.Варианты исполнения
Линейный весовой дозатор мод. МД-500Д1Б выпускается в различных модификациях, в том числе в двухсопельном исполнении, в специсполнении для розлива особо агрессивных жидкостей, с мембранным насосом и толкателем тары. По запросу машина может оснащаться ручным укупором канистр на подвесе.Безопасность
Материалы, используемые в производстве дозатора, отвечают всем требованиям, предъявляемым к оснащению предприятий пищевой отрасли, и не выделяют токсичных веществ. Особенности конструкции оборудования предусматривают отсутствие риска травматизма при условии соблюдения заданных требований к эксплуатации и обслуживанию.Отрасль: |
|
Весовой дозатор мод. МД-500Д1Б: | |
Тип дозатора: | Полуавтоматический |
Диапазон дозирования, кг: | 3-30 |
Максимальный вес, помещаемый на весовую платформу, кг: | 60 |
Количество дозирующих сопел, шт: | 1 |
Система розлива: | ASF |
Вид неэталонного продукта, общее описание: | Зерновой и солодовый экстракт (78-80% сухих веществ) |
Вязкость: | до 3000 сП |
Плотность продукта, кг/м3: | 1450-1470 |
Температура розлива, ⁰С: | 16-25 |
Материал тары: | ПНД |
Количество типоразмеров флаконов, шт: | 3 |
Объем тары, л: | 3 / 10 /20 |
Габариты тары: | 190×132×189, 236×192×316, 295×235×401 |
Число тензодатчиков весовой платформы, шт: | 4 |
Класс точности тензодатчиков: | С3 |
Максимальный предел измерения одного тензодатчика, кг: | 15 |
Потребляемая мощность, кВт, до: | 2,2 |
Напряжение питания, В/Гц: | 380/50 |
Габаритные размеры емкости, мм (ориентировочно): | ~1000×950×2100 |
Масса, кг, нетто (ориентировочно): | ~150 |
Пластинчатый транспортер мод. ТЛ: | |
Длина рольганга, мм: | ~2000 |
Внешний диаметр роликов, мм: | 22 |
Длина роликов, мм: | 440 |
Шаг роликов, мм: | 30 |
Высота рольганга, мм: | ~600±50 |
Вес, кг (ориентировочно): | ~50 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
