Высокопроизводительный этикетировочный автомат мод. АЭ-8 выполняет высококачественное нанесение бумажных этикеток с помощью холодного клея. Данная технология хорошо зарекомендовала себя как оптимальная и экономичная при работе с металлическими видами тары. Машина адаптирована к этикетированию жестяных банок объемом 3 литра круговыми этикетками различного формата.
В процессе работы клей эффективно и равномерно распределяется по поверхности, что исключает риск оставления непроклеенных участков. Этикетки наносятся ровно, что обеспечивает эстетичный внешний вид продукции. Современное меню управления с сенсорным экраном позволяет легко настраивать установку в соответствии с требуемыми параметрами технологии этикетирования. Оборудование имеет линейное исполнение и может применяться не только автономно, но и в составе комплексных упаковочных линий.
В процессе работы клей эффективно и равномерно распределяется по поверхности, что исключает риск оставления непроклеенных участков. Этикетки наносятся ровно, что обеспечивает эстетичный внешний вид продукции. Современное меню управления с сенсорным экраном позволяет легко настраивать установку в соответствии с требуемыми параметрами технологии этикетирования. Оборудование имеет линейное исполнение и может применяться не только автономно, но и в составе комплексных упаковочных линий.
Назначение и область применения
Автоматический этикетировщик мод. АЭ-8 предназначен для аппликации этикеток на жестяную тару с использованием холодного клея. Оборудование может применяться в пищевом производстве для этикетирования жестяных банок со сгущенным молоком, консервированными овощами и фруктами, а также других продуктов питания.Принцип работы
Перед запуском проверяется подключение к системе со сжатым воздухом, в емкость заливается клей, в магазин заправляется пачка этикеток. Оператор запускает вакуумный насос и двигатель, устанавливает скорость работы основного двигателя и ленточного обкатчика, а также запускает оборудование в автоматическом режиме. Тара, перемещаясь по транспортеру, проходит зону с фотоэлектрическим датчиком. Устройство фиксирует появление тары, после чего срабатывает пневмоцилиндр магазина с бумажными этикетками. Емкость, заполненная клеем, прижимается к захватывающему клеевому валику натянутой пружиной. Клей из емкости поступает в цилиндр для клея в момент открытия вертикального хода клапана. После заполнения цилиндра клапан закрывается. При наполнении цилиндра для клея поршень дозирующего цилиндра создает разряжение, тем самым засасывая клей в цилиндр. Далее поршень создает обратное давление, выталкивая клей из цилиндра. Открывается горизонтальный ход клапана, открывается передний однонаправленный клапан, и происходит дозирование клея. На резиновый ролик наносится клей, а затем этикетка прикрепляется к барабану переноса этикетки. Далее этикетка снимается с барабана переноса этикетки при помощи снимателя и с помощью вакуумного присасывания к подающей ленте обкатчика подается в позицию этикетировки, после чего приклеивается к таре.Основные элементы
- Регулируемая опора;
- Магазин подачи этикеток;
- Клеевой механизм;
- Устройство вакуумного захвата обкатчика;
- Транспортер;
- Ограничители транспортера;
- Электродвигатель транспортера;
- Прижимная пластина;

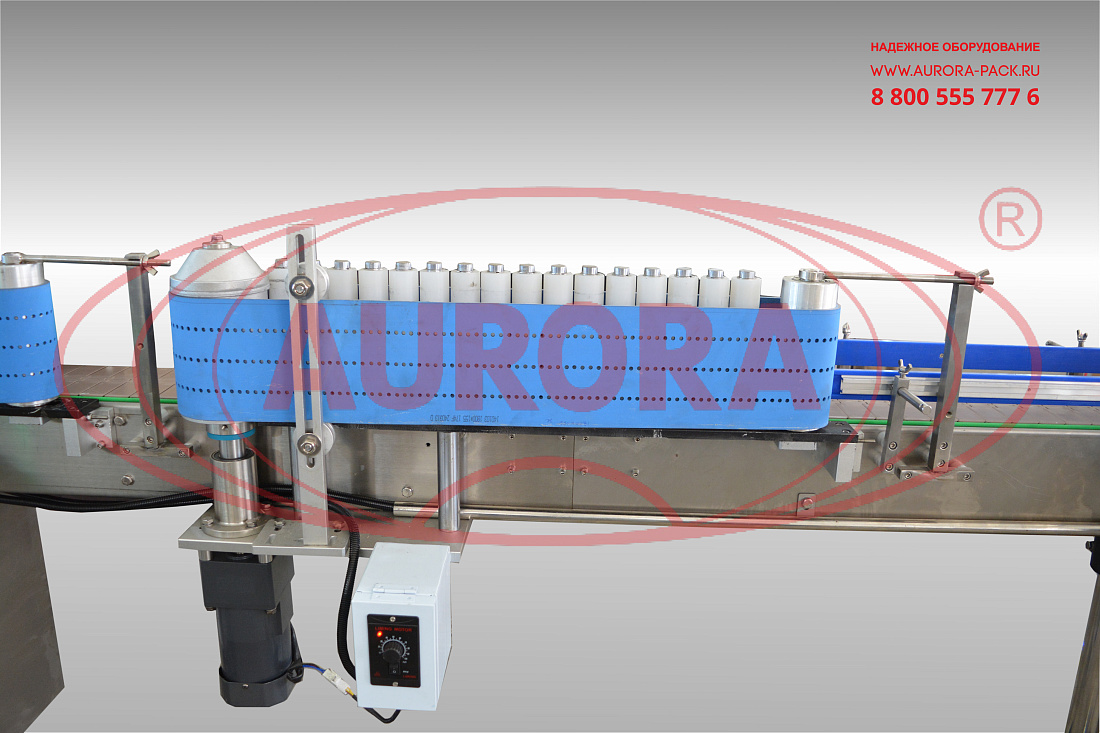

- Перфорированная лента обкатчика;
- Элементы настройки и управления.
Преимущества
- Высокая скорость работы;
- Точное и аккуратное нанесение этикеток;
- Экономичный расход клея;
- Простота ухода, наладки и обслуживания.
Универсальность
В магазине подачи этикеток регулируется высота положения лейбла, а также можно произвести регулировку под высоту и ширину самой этикетки. При смене типоразмеры этикетки необходимо произвести замену комплектующих частей оборудования.Удобство работы

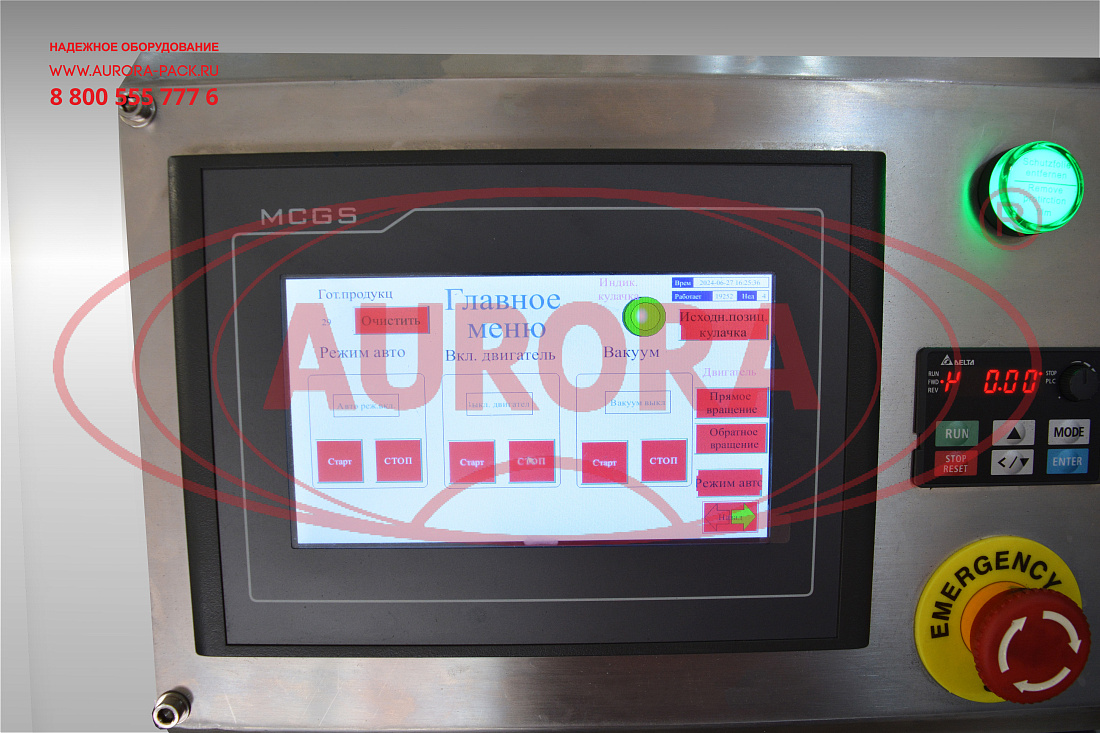

Управление автоматическим этикетировщиком мод. АЭ-8 производится при помощи панели с сенсорным экраном. Здесь можно активировать ручной или автоматический режим работы, произвести детальную настройку узлов, увидеть количество готовой продукции и другие данные. Для настройки отдельных элементов машины предусмотрены удобные механические системы регулировки. Например, объём подачи клея настраивается положением геркона на пневмоцилиндре посредством эргономичного маховика.Варианты исполнения
Оборудование для нанесения этикеток на холодном клее может изготавливаться во взрывозащищенном исполнении, что особенно актуально при работе с легковоспламеняющимися продуктами (спиртовыми, химическими).Безопасность
Оборудование не содержит материалов и комплектующих, представляющих опасность для окружающей среды и обслуживающего персонала. Информация о возникновении сбоев оперативно поступает на панель управления. В устройстве также предусмотрена функция «Экстренный стоп» для активации режима аварийной остановки.Отрасль: |
|
Тип этикетки: | Бумажная этикетка |
Тип тары: | Жестяная банка |
Габариты тары, мм: | H×D 172×154 |
Габариты этикетки, мм (длина×высота): | 495×154 245×90 |
Габариты тары, (H×D) мм: | 172×154 |
Расход воздуха, л/мин до: | 18 |
Рекомендуемый клей: | АКВЕНС ХР 170 RU |
Напряжение питания, В: | 220 |
Мощность, кВт, до: | 1,5 |
Габариты, мм (ориентировочно): | 4070×1060×1270 |
Вес, кг, до (ориентировочно): | 450 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
