Установка ориентирования ОТ-400 выполняет позиционирование и подачу пластиковой тары на технологические участки упаковочной линии. Комплекс оснащен транспортером элеваторного типа, который выполняет загрузку флаконов из приемного бункера. Система ленточных делителей обеспечивает соблюдение необходимого интервала перемещения тары, а специальный механизм подъема устанавливает ее в вертикальное положение.

Низкий расход энергии наряду с высокой производительностью делает данный ориентатор экономичным и функциональным решением для оснащения поточных систем упаковки разнообразной продукции. Оборудование работает полностью автоматически и управляется при помощи единой панели управления.

Назначение и область применения

Автоматический ориентатор предназначен для выравнивания и ориентирования ПЭТ-флаконов, а также последующей подачи их в правильном положении на конвейер. Установка может быть интегрирована в системы фасовки и упаковки лекарственных препаратов, косметических средств, товаров бытовой и промышленной химии, пищевых и других продуктов.

Принцип работы

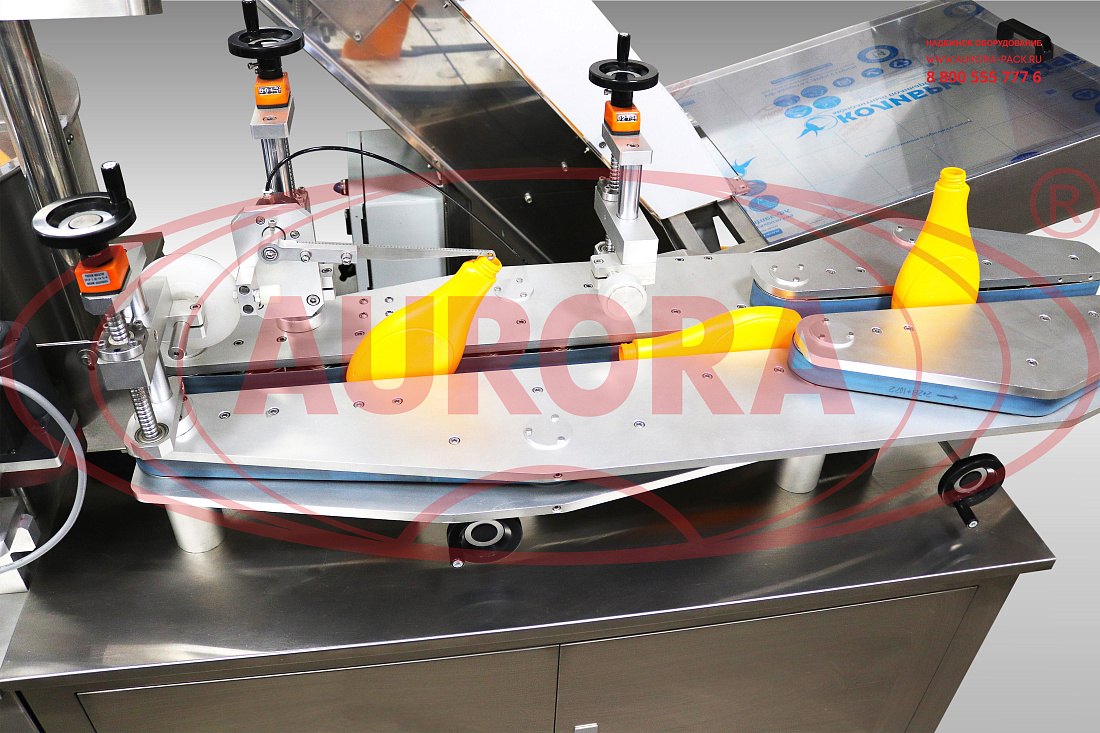

Подготовленная тара помещается в бункер системы подачи флаконов элеваторного типа. Посредством ленточного транспортера тара перемещается в зону системы ориентации, где при помощи вращающейся поворотной чаши осуществляется подача флаконов на необходимую позицию. Затем тара транспортируется до упора, где флакон поднимается в вертикальное положение и ленточные направляющие выравнивают флакон. Далее тара транспортируется на следующий технологический участок (мойки/ополаскивания/розлива).

Основные элементы

• Механизм подъема тары вертикально;
• Направляющий ролик горизонтального положения тары;
• Шкаф с электрокомпонентами;
• Механизм переворота тары;

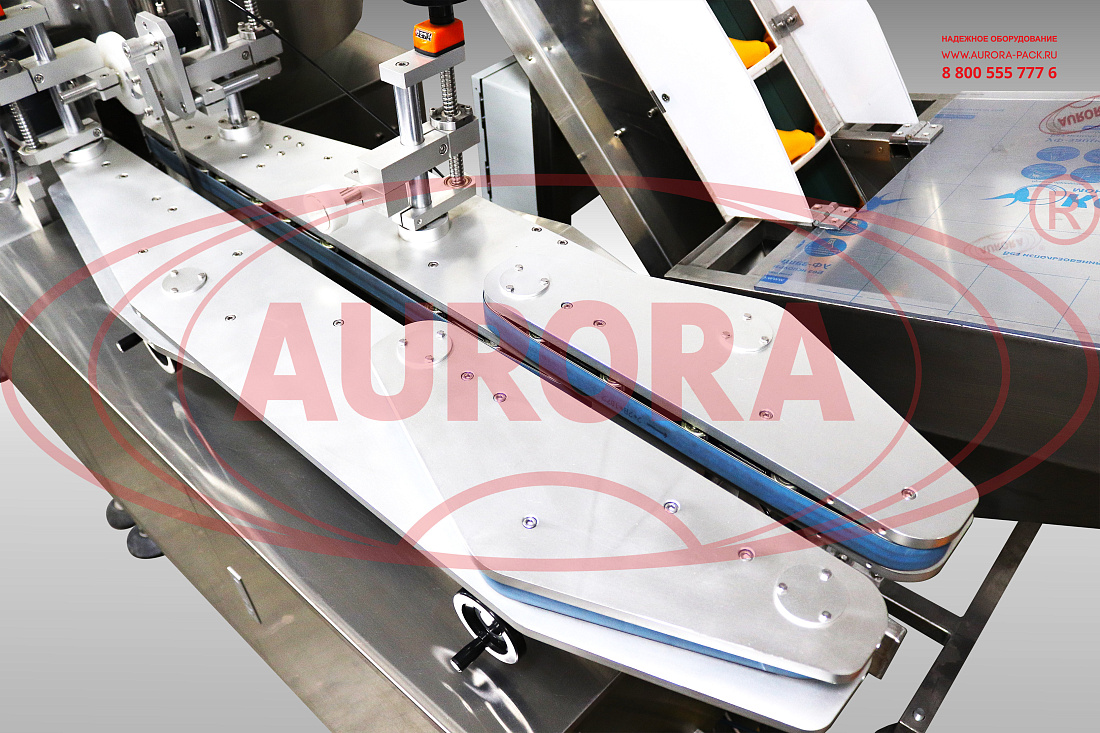

• Ленточные направляющие делители;

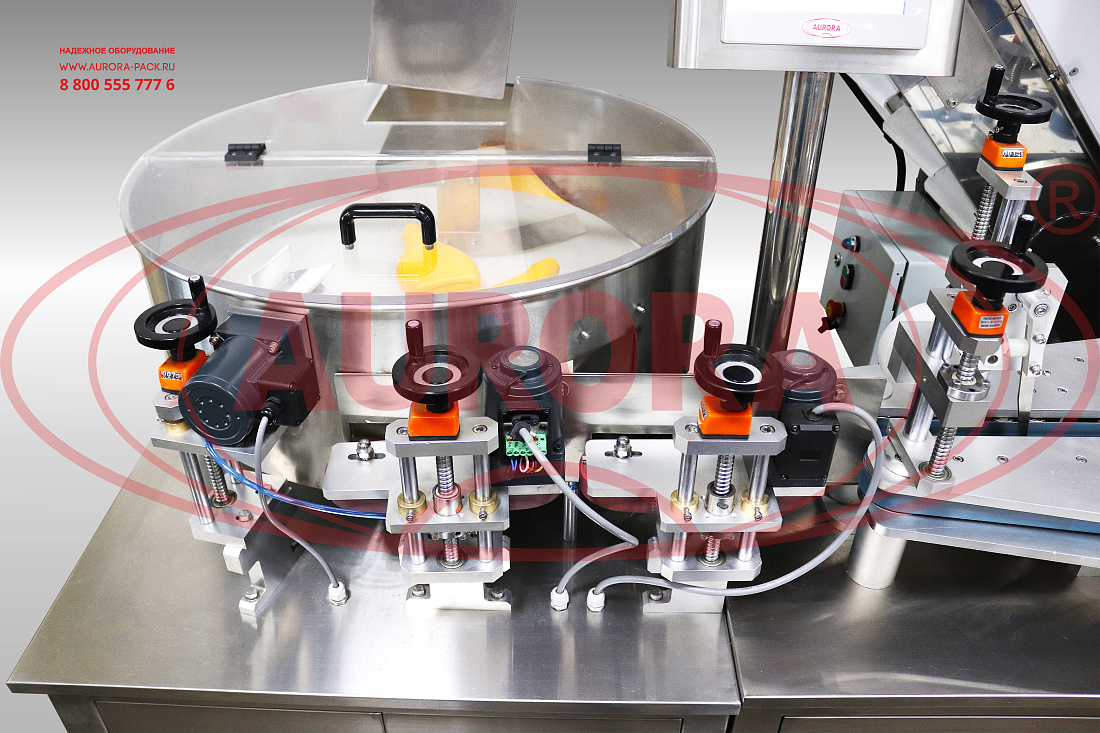

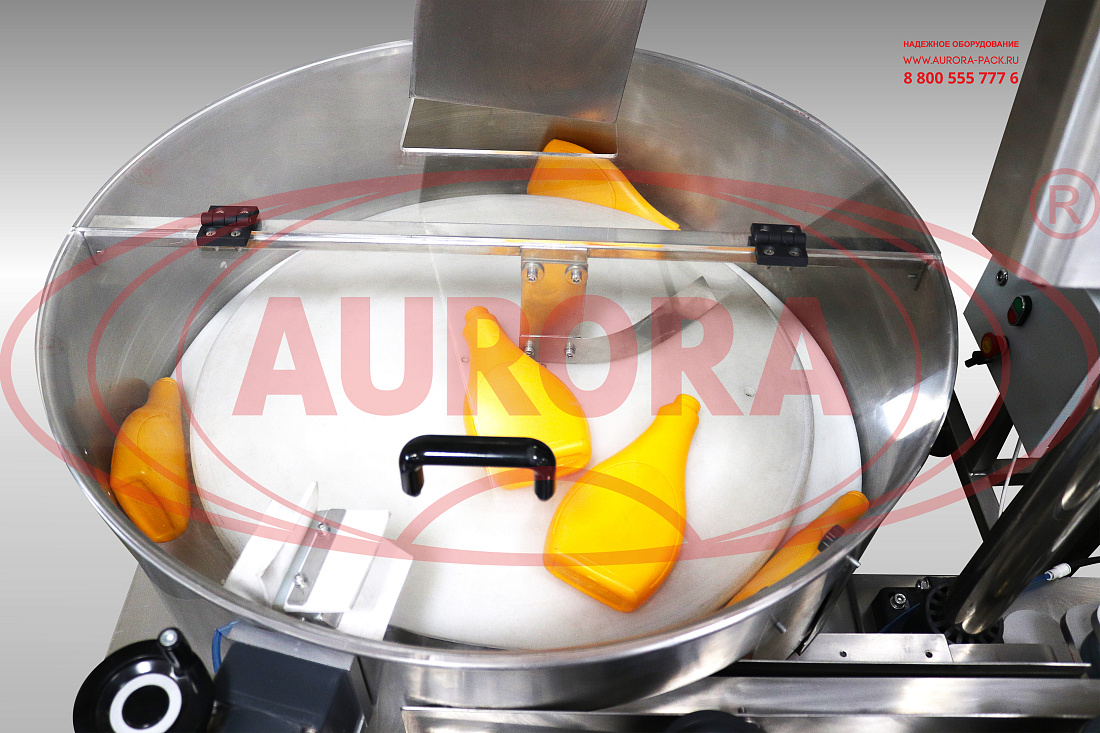

• Поворотная чаша;
• Сенсорная панель управления;

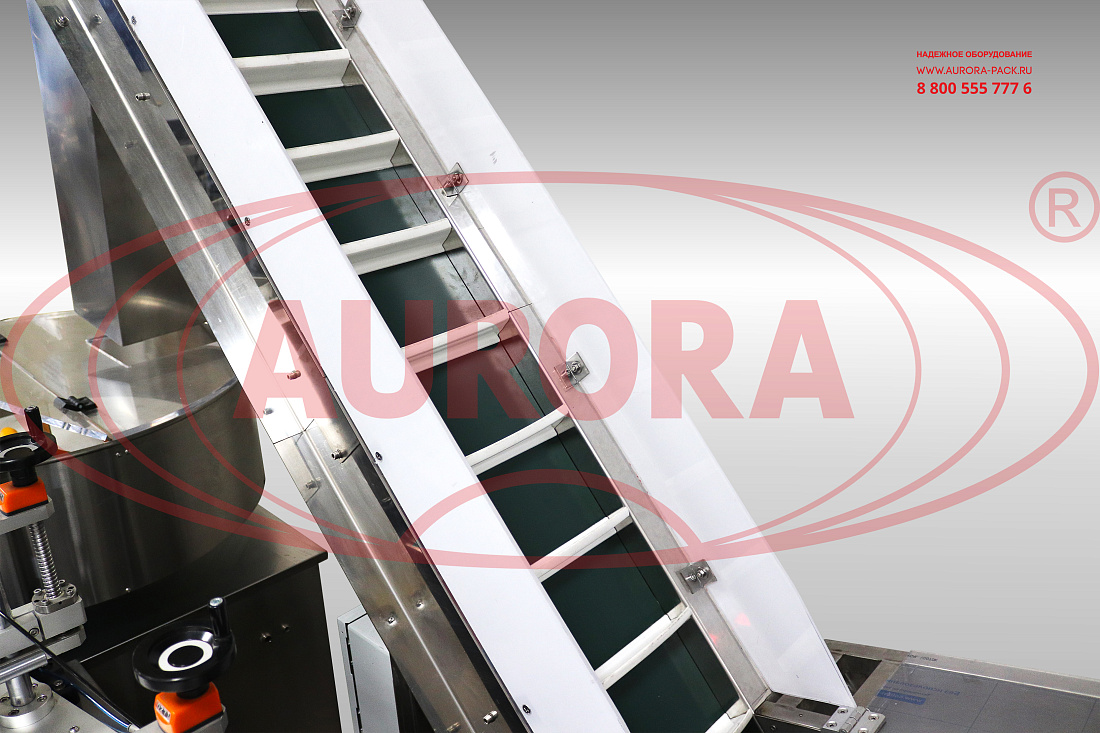

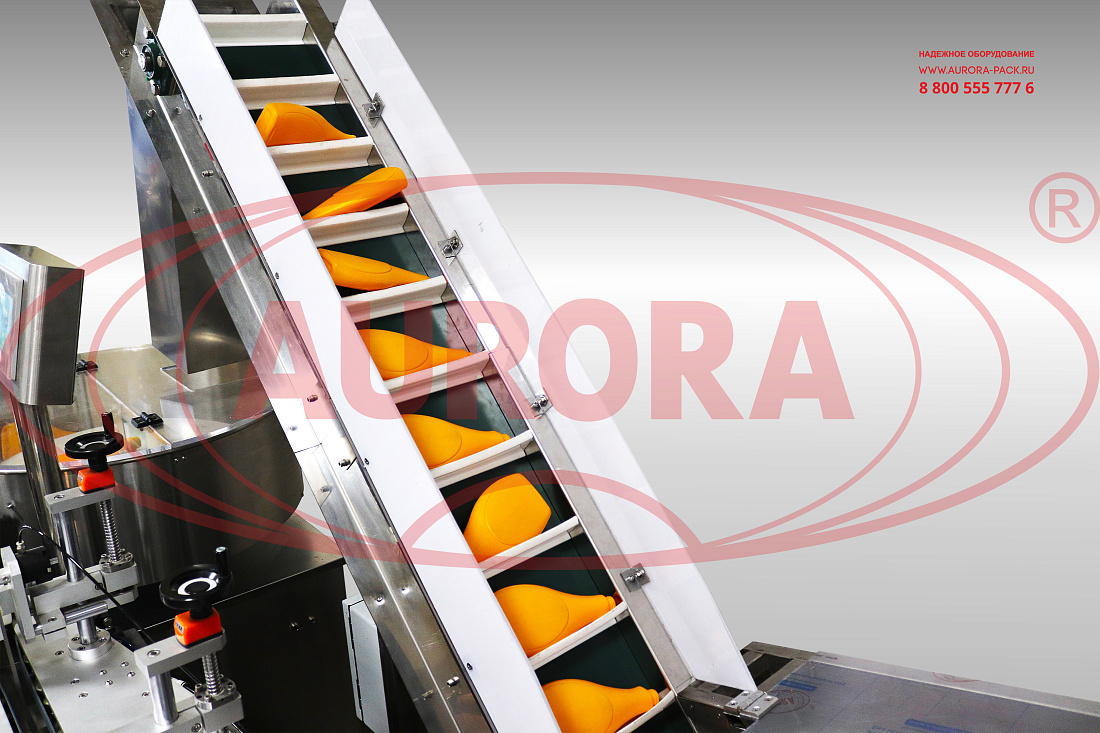

• Ленточный транспортер элеваторного типа;
• Кнопка «Аварийный стоп»;
• Регулятор давления.

Преимущества

• Высокая производительность – до 3000 единиц тары в час;
• Система подсчета ориентированных и перевернутых флаконов;
• Вместительный загрузочный бункер с конструкцией, исключающей возникновение «мертвых зон»;
• Основной материал изготовления – нержавеющая сталь марок AISI 304 и AISI 316L, капролон медицинский и другие материалы, соответствующие стандарту GMP.

Универсальность

Ориентатор подходит для работы с тарой прямоугольной и круглой геометрической формы, в том числе сложной (с различными выступами и другими нестандартными элементами).

Удобство работы

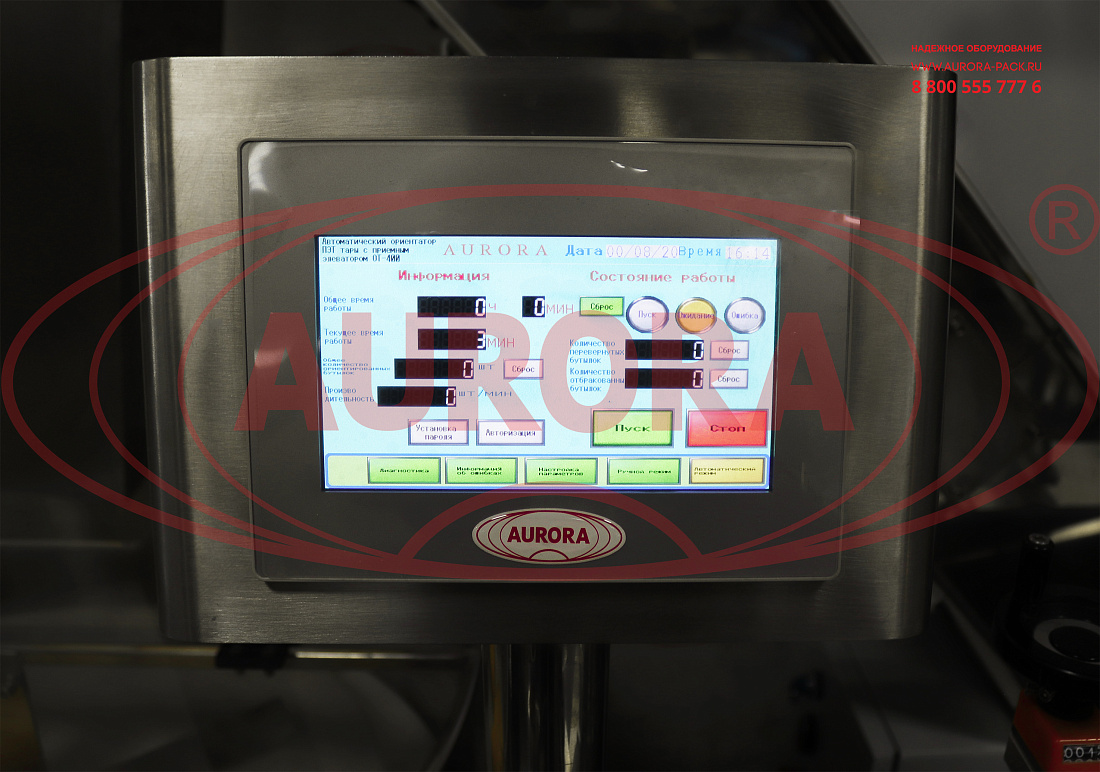

Развитая панель управления на базе PLC обеспечивает возможность прецизионной настройки каждого узла и проведение мониторинга рабочих параметров в режиме реального времени.

Варианты исполнения

Комплекс имеет широкий ряд модификаций для работы с тарой различного размера и формата.

Безопасность

Информация об ошибках в работе оперативно выводится на монитор. Для экстренной остановки предусмотрена функция «Аварийный стоп».
